4-3-2.無線接続時のTCP/IPプロトコルの設定（Windows 7）

4-3-2.TCP/IPプロトコルの設定

Windows 7 の無線LAN接続時のTCP/IP設定について説明します。
　

メモ

各パソコンのTCP/IP設定は、本製品に接続する全てのパソコンにおいて必要です。

TCP/IPプロトコルの設定は、本製品のDHCPサーバー機能を使用する・使用しないにより異なります。

DHCPサーバー機能は、本製品に接続されている各パソコン等へ自動的にTCP/IPの設定を行う機能です。
　

初めてLANを構築する方や、ネットワークについてあまり詳しくない方は、本製品のDHCPサーバー機能を使用することを推奨します。

本製品は工場出荷時、DHCPサーバー機能が有効に設定されています。

本製品のLAN側IPアドレス「192.168.0.1」も特に問題無いようであれば、そのまま変更しないで下さい。

本製品のDHCPサーバー機能を使用する方は IPアドレスを自動取得するを参照してTCP/IP設定を行って下さい。

以降、本製品のDHCPサーバー機能を使用する（IPアドレス自動取得）・使用しない（IPアドレスを指定）に応じて、以下を参照して下さい。


IPアドレスを自動取得する	・・・	DHCPサーバー機能を使用する（IPアドレス自動取得）
IPアドレスを指定する（個別に設定）	・・・	DHCPサーバー機能を使用しない（IPアドレスを指定）

備　考

■

IPアドレスを指定するパソコンと、IPアドレスを自動取得するパソコンを混在させることも可能です。

　注意）

IPアドレスを指定するパソコンと、IPアドレスを自動取得するパソコンを混在させる場合、こちらの注意事項を参照して下さい。

■

既存のLANに本製品を追加する場合は、LAN管理者と相談の上、設定を行って下さい。

本製品のLAN側IPアドレスを工場出荷値（192.168.0.1）から変更する場合、必ず「1-2.設定を行う前に確認すること」の既存のLANに本製品を追加する手順（本製品のLAN側IPアドレスを変更する手順）を参照して下さい。

■

LAN内に本製品以外のDHCPサーバーがある場合、DHCPサーバーのマニュアルを参照して設定を行って下さい。必要な設定は以下の通りです。

（デフォルト）ゲートウェイ	本製品のLAN側IPアドレス
DNSサーバー	本製品のLAN側IPアドレス

なお、本製品以外のDHCPサーバーを使用する場合、本製品のDHCPサーバーを「使用しない」設定に変更しなければなりません。

DHCPサーバーの設定については 7-1.LAN設定を参照して下さい。

4-1.Windows 7（無線LANで接続する）へ戻る

IPアドレスを自動取得する

チェック！

設定を行う前に、必ず本製品の電源をONにして下さい。

以下の手順で設定を行って下さい。

Windows 7を起動して下さい。

メモ

Administrator（管理者）権限のあるユーザーアカウントでログオンして下さい。
［スタート］→［コントロールパネル］の順番にクリックして下さい。
［ネットワークとインターネット］をクリックして下さい。
［ネットワークと共有センター］をクリックして下さい。
［ネットワークと共有センター］が開きますので、「ワイヤレスネットワーク接続」をクリックして下さい。
［ワイヤレスネットワーク接続の状態］が開きますので、[プロパティ]ボタンをクリックして下さい。

　
［ワイヤレスネットワーク接続のプロパティ］が開きますので、一覧の中の［インターネットプロトコルバージョン4（TCP/IPv4）］を選択して、［プロパティ］ボタンをクリックして下さい。

　

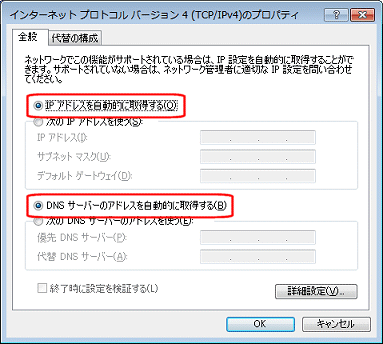

［IPアドレスを自動的に取得する］、及び［DNSサーバーのアドレスを自動的に取得する］を選択して、［OK］ボタンをクリックして下さい。

以上で設定は完了です。

各画面で［OK］ボタンをクリックして下さい。

　

このページの先頭へ戻る

4-3.Windows 7（無線LANで接続する）へ戻る

IPアドレスを指定する（個別に設定）

パソコンにIPアドレスを指定する場合、以下のTCP/IP設定を行います。


	IPアドレス各パソコンやネットワーク機器で、それぞれ重複しないように設定します。（本製品のLAN側IPアドレスと、同一ネットワーク内のIPアドレスを設定します。）
	サブネットマスク各パソコンのネットワークアドレスの範囲を設定します。（ネットワークについて詳しくない場合は、本製品のLANポートと同じ値を設定して下さい。）
	DNSサーバーのIPアドレス本製品のLAN側IPアドレス、またはプロバイダ等のDNSサーバーのIPアドレスを設定します。
	ゲートウェイ本製品のLAN側IPアドレスを設定します。

IPアドレスを指定するパソコンと、IPアドレスを自動取得するパソコンを混在させる場合、設定内容によってはIPアドレスの衝突が発生する可能性があります。
指定するIPアドレスと、DHCPサーバーが付与するIPアドレスの範囲が競合しないように設定して下さい。

以下の手順で設定を行って下さい。

Windows 7を起動して下さい。

メモ

Administrator（管理者）権限のあるユーザーアカウントでログオンして下さい。
［スタート］→［コントロールパネル］の順番にクリックして下さい。
［ネットワークとインターネット］をクリックして下さい。
［ネットワークと共有センター］をクリックして下さい。
［ネットワークと共有センター］が開きますので、「ワイヤレスネットワーク接続」をクリックして下さい。
［ワイヤレスネットワーク接続の状態］が開きますので、[プロパティ]ボタンをクリックして下さい。

　
［ワイヤレスネットワーク接続のプロパティ］が開きますので、一覧の中の［インターネットプロトコルバージョン4（TCP/IPv4）］を選択して、［プロパティ］ボタンをクリックして下さい。

［次のIPアドレスを使う］を選択して下さい。

本製品のLAN側IPアドレスを工場出荷値（192.168.0.1、255.255.255.0）で使用する場合

	［IPアドレス］には「192.168.0.2～192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
	［サブネットマスク］には「255.255.255.0」を入力して下さい。
	［デフォルトゲートウェイ］には本製品のLAN側IPアドレス（192.168.0.1）を入力して下さい。

本製品のLAN側IPアドレスを工場出荷値から変更する場合

	［IPアドレス］にはLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
	［サブネットマスク］にはLAN管理者等から指定された値を入力して下さい。
	［デフォルトゲートウェイ］には変更した本製品のLAN側IPアドレスを入力して下さい。

［次のDNSサーバーのアドレスを使う］を選択して下さい。　

［優先DNSサーバー］に本製品のLAN側IPアドレス、またはプロバイダやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して下さい。

入力した後、［OK］ボタンをクリックして下さい。

以上で設定は完了です。

各画面で［OK］ボタンをクリックして下さい。

　
