2-1.各機器との接続

1.電源アダプタ脱落防止クランプと無線アンテナの取り付け

「ETH1」ポート右の穴に「電源アダプター脱落防止クランプ」を挿しこんで下さい。

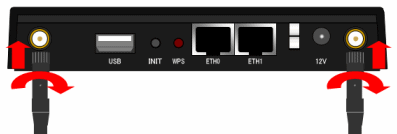

「ANT」端子に付属の無線LANアンテナを取り付けて下さい。
「ANT」端子に無線LANアンテナを差し込み、根元を持って右に回して下さい。

無線LANアンテナを取り付ける際は、コネクター部分を強く締めすぎないようにご注意下さい。
無理な力を加えると、MR-GM2本体が破損する恐れがありますのでご注意下さい。
お取り扱いの誤りにより発生した故障については、製品保証期間内であっても有償修理となります。

2.各機器との接続

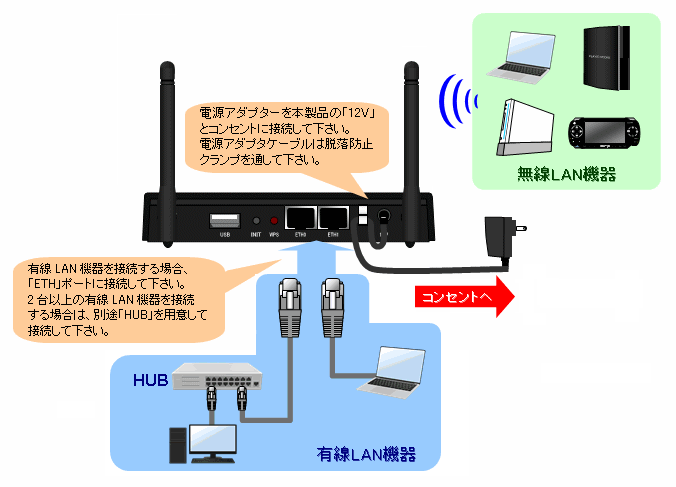

以下のように各機器と接続を行って下さい。

チェック！

有線WAN回線で利用する場合は、ETH0ポートにのみ有線LAN機器を接続して下さい。
WAN設定完了後に、ETH１ポートにWAN側回線を接続して下さい。

必ず付属の専用電源アダプターを使用してください。
専用電源アダプター以外を使用すると、発煙、感電、火災、または製品の誤動作や故障の原因となります。

3.LEDの確認

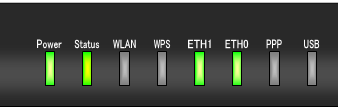

「Power」、「Status」、「パソコンを接続したETHポート」のLEDが点灯している事を確認して下さい。

チェック！

動作モードが「アクセスポイントまたはクライアント」モードで設定されている場合は、「Status」は点灯しません。
（工場出荷値の動作モードは「ルーター」モードで設定されています。）

4.モバイルデータカードの接続について

モバイルデータカードは、本製品の簡単設定もしくは WAN設定が完了してから接続して下さい。

本製品は工場出荷時、モバイルデータカードの設定に以下の設定が施されています。

ユーザー名	パスワード	APN	電話番号	接続モード
em	em	em.std	99**1#	常時接続
