15-4.ミラーリング設定
任意のポートをミラーリングするための設定について説明します。
本設定を行うことにより、設定したポートの通信のモニタリングを行うことが可能となります。
環境例）
上記の「L3（LAN3）ポート（PC3）の通信をL1（LAN1）ポート（PC1）へコピーする例」（PC1でPC3の通信のモニタリングを行う例）を元に、設定方法について説明します。

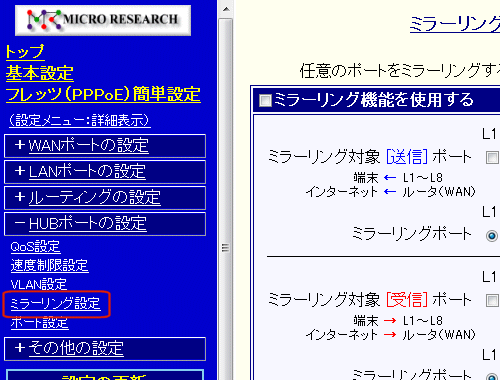

  1. メニューの「HUBポートの設定」の中の［ミラーリング設定］をクリックして下さい。
    「ミラーリング設定」画面が開きます。

    　

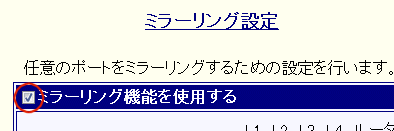

  2. ［ミラーリング機能を使用する］にチェックを入れて下さい。

    　

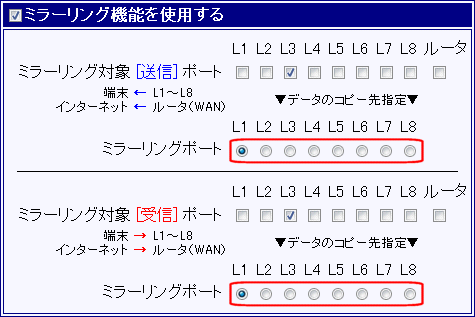

  3. ミラーリング対象ポート（コピーを行う元のポート）を指定して下さい。

    データの送信〔端末←L1〜L8〕〔ルータ（WAN）→インターネット〕ポートと
    データの受信〔端末→L1〜L8〕〔ルータ（WAN）←インターネット〕ポートの両方を指定することが可能です。

    （複数指定することが可能です。）

    　 L1〜L8 ： HUBのLAN1〜LAN8ポートです。
    　 ルータ ： NetGenesis内部のLANポートです。
    　 　   各ポートの（NetGenesis内部の）位置関係は以下のようになっています。
    　 　

    　端末−
    各ポートの位置関係（略図）
    HUBポート
    （L1〜L8）    		 ルータポート
    （LANポート）    		 <ルータ処理> WANポート1
    WANポート2

    −インターネット
    　 　   例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L8からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポート1、2へ出力されます。

    　

  4. ミラーリングポート（コピー先のポート）を指定して下さい。

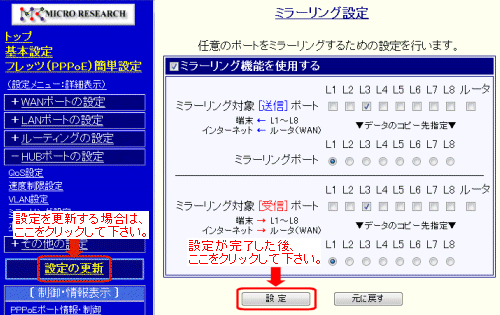

設定が完了した後、［設定］ボタンをクリックして下さい。
　
全ての設定が完了した場合は、
左のメニューの  設定の更新  をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
