15-2.速度制限設定
各ポートの送信速度(L1(LAN1)〜L8(LAN8) → 端末)に制限を設けるための設定(レートリミット)について説明します。
環境例)
【 設定画面と設定項目 】

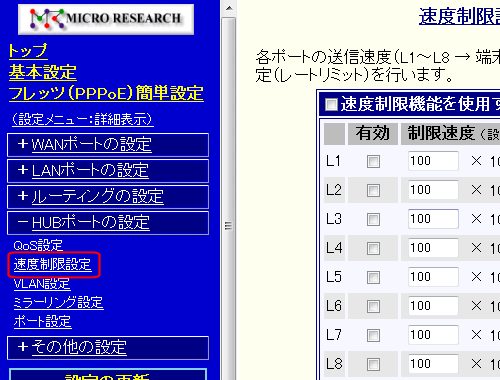

メニューの「HUBポートの設定」の中の[速度制限設定]をクリックして下さい。
「速度制限設定」画面が開きます。
以降、各設定項目毎に説明します。
[速度制限機能を使用する]
速度制限機能を使用する場合、チェックを入れて下さい。

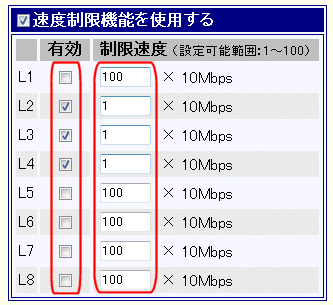

[有効]のチェックボックスと[制限速度]の設定欄
速度制限を有効にするポートの[有効]にチェックを入れ、[制限速度]を入力して下さい。
[制限速度]は1〜100(×10Mbps)で入力できます。
L1〜L8
:
HUBのLAN1〜LAN8ポートです。

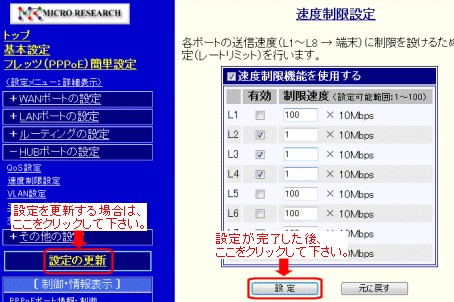

設定が完了した後、[設定]ボタンをクリックして下さい。
全ての設定が完了した場合は、
左のメニューの
設定の更新
をクリックして下さい。
"設定の更新" と "NetGenesisの再起動" を行って下さい。
詳しくは
3-4.設定の終了(更新・再起動)
を参照して下さい。
引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
