15-1.QoS設定
任意の通信を優先させるための設定について説明します。
本設定を行うことにより、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させること等が可能となります。

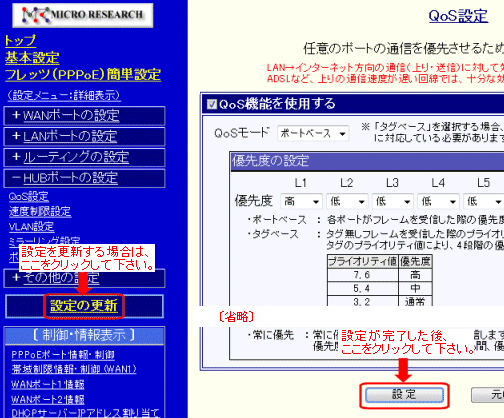

ポートベース優先度を設定した例)
・
通信速度が遅い回線では、QoSの効果が低減する可能性があります。
・
極めて高い負荷が発生した場合、QoSの効果が低減する可能性があります。
【 設定画面と設定項目 】

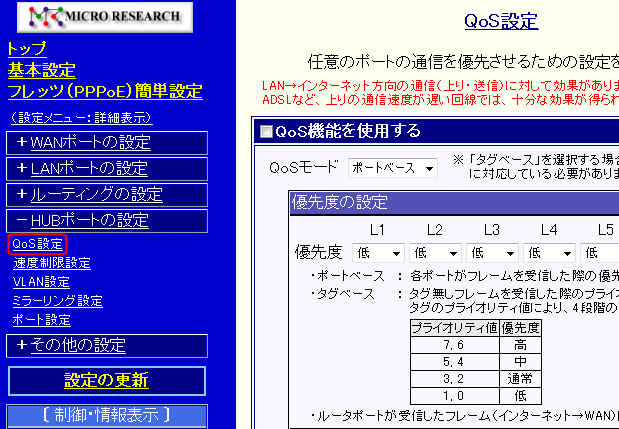

メニューの「HUBポートの設定」の中の[QoS設定]をクリックして下さい。
「QoS設定」画面が開きます。
以降、「外部公開用サーバー(L1(LAN1)ポート)の通信(データ送信)を "優先度:高" とし、WAN側へ優先して送信する例」を元に、各設定項目について説明します。
[QoS機能を使用する]
QoS機能を使用する場合、チェックを入れて下さい。

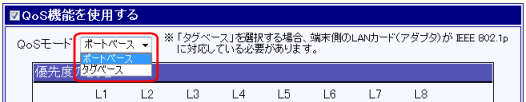

[QoSモード]
[▼]をクリックしてQoSモードを選択して下さい。
ポートベース
:
HUBの各ポート毎に優先度を割り当てます。
タグベース
:
端末側から送信される(L1(LAN1)〜L8(LAN8)ポートが受信した)パケット中の「IEEE 802.1p QoSタグ」によって、優先度を割り当てます。
「QoSタグが無いフレーム」の場合、「ポートベース」の優先度になります。

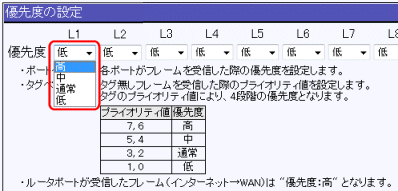

[優先度の設定]
[QoSモード]で「ポートベース」を選択した場合の優先度を設定します。
[▼]をクリックして "高" "中" "通常" "低" を選択して下さい。
L1〜L8
:
HUBのLAN1〜LAN8ポートです。
*
QoSモードで[タグベース]を選択した場合、QoSタグのプライオリティ値によって、4段階の優先度となります。
「QoSタグが無いフレーム」の場合、上記の各ポートの優先度になります。
[送信スケジュールの設定]
[▼]をクリックして送信スケジュール(優先度:"高" "中" "通常" "低" の送信比率)を選択して下さい。
一定比率
:
"高:中:通常:低" を 8:4:2:1 の比率で送信します。
高 優先
:
"高" のフレームを先に送信します。("中 通常 低" は送信されません。)
"高" のフレームが無い場合、"中:通常:低" を 4:2:1 の比率で送信します。
高 中 優先
:
"高" のフレームを先に送信し、"高" のフレームが無い場合は "中" のフレームを送信します。("通常 低" は送信されません。)
"高" と "中" のフレームが無い場合、"通常:低" を 2:1 の比率で送信します。
常に優先
:
常に優先度の高いフレームを先に送信します。
優先度の高いフレームを送信している間、優先度の低いフレームは送信されません。
設定が完了した後、[設定]ボタンをクリックして下さい。
全ての設定が完了した場合は、
左のメニューの
設定の更新
をクリックして下さい。
"設定の更新" と "NetGenesisの再起動" を行って下さい。
詳しくは
3-4.設定の終了(更新・再起動)
を参照して下さい。
引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
