8-2-3 設定例

IPマスカレードテーブルの設定例について説明します。

必要に応じて参照して下さい。
　LAN内のパソコンでWWWサーバーを運用する例
　LAN内のパソコンでFTPサーバーを運用する例
　LAN内のパソコンでネットワークゲームを行う例
8-2 IPマスカレードテーブル へ戻る
WWWサーバーをインターネット側へ公開する例
　
契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のパソコンでWWWサーバーを運用したり、ネットワークゲームを行う場合、あらかじめ契約しているISPへ確認して下さい。

【 構成例 】
  インターネット側からNetGenesisのLAN内のWWWサーバーへ接続する場合、NetGenesisのWANポートのIPアドレス(※1・※2）を指定して下さい。
　
　※1： 以下の動作モードの場合、第10章 NWG統合ツール を参照してWANポートのIPアドレスを調べて下さい。
　 　・DHCPクライアント（IPアドレス自動取得）
　・PPPoEクライアント（IPアドレス自動取得）
　※2： WANポートの動作モードが「IPアドレス固定」の場合、「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。
  NetGenesisのLAN内のパソコンからLAN内のWWWサーバーへ接続する場合、WWWサーバーのプライベートIPアドレスを指定して下さい。
　 NetGenesisのWANポートのIPアドレスを指定しても、接続できませんので注意して下さい。

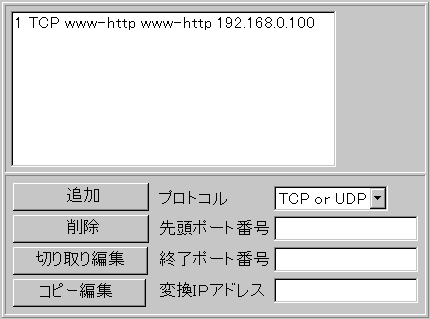

上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 www-http（ポート番号：80）
終了ポート番号 　
変換IPアドレス
（WWWサーバーを運用するパソコンのIPアドレス）		 192.168.0.100
8-2ｰ3 設定例 へ戻る
FTPサーバーをインターネット側へ公開する例
　
契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のパソコンでWWWサーバーを運用したり、ネットワークゲームを行う場合、あらかじめ契約しているISPへ確認して下さい。

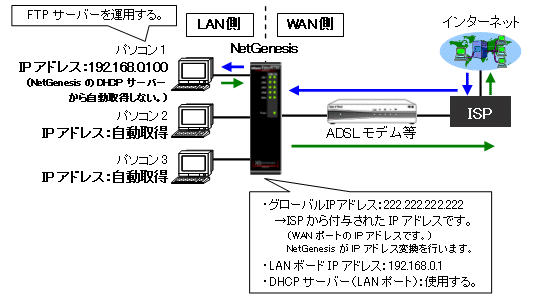

【 構成例 】
  インターネット側からNetGenesisのLAN内のFTPサーバーへ接続する場合、NetGenesisのWANポートのIPアドレス(※1・※2）を指定して下さい。
　
　※1： 以下の動作モードの場合、第10章 NWG統合ツール を参照してWANポートのIPアドレスを調べて下さい。
　 　・DHCPクライアント（IPアドレス自動取得）
　・PPPoEクライアント（IPアドレス自動取得）
　※2： WANポートの動作モードが「IPアドレス固定」の場合、「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。
  NetGenesisのLAN内のパソコンからLAN内のFTPサーバーへ接続する場合、FTPサーバーのプライベートIPアドレスを指定して下さい。
　 NetGenesisのWANポートのIPアドレスを指定しても、接続できませんので注意して下さい。
  FTPクライアントソフトウェア側（NetGenesisのLAN内のFTPサーバーへ接続する側・インターネット側）は必ず「Portモード」に設定して下さい。
　 （「Passiveモード」の場合、接続した後のFTPコマンドのやり取りができません。）
　 詳しく、はFTPクライアントソフトウェアのマニュアルやヘルプ等を参照して下さい。

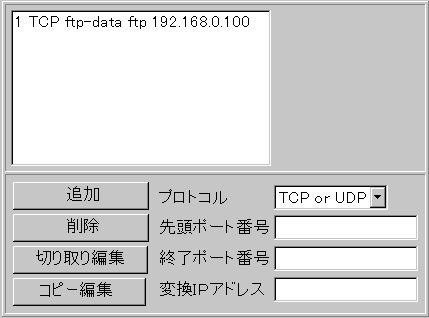

上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 ftp-data（ポート番号：20）
終了ポート番号 ftp（ポート番号：21）
変換IPアドレス
（WWWサーバーを運用するパソコンのIPアドレス）		 192.168.0.100
8-2ｰ3 設定例 へ戻る
ネットワークゲームを行う例
　
契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のパソコンでWWWサーバーを運用したり、ネットワークゲームを行う場合、あらかじめ契約しているISPへ確認して下さい。

　
  IPマスカレードテーブルの設定を行うにあたって、使用するネットワークゲームの以下の情報が必要となります。
　
使用するプロトコル TCPプロトコルかUDPプロトコルか等
ポート番号 プロトコルの使用するポート番号xxxx等
　 詳しくは、ネットワークゲームのマニュアル等を参照して下さい。
  TCP、UDP、ICMP以外のプロトコルを使用するソフトウェアは、IPマスカレードテーブルを設定しても動作しません。
  ネットワークゲームによっては、LAN内の複数台のパソコンで同時使用ができないものがあります。
　 あらかじめご了承下さい。

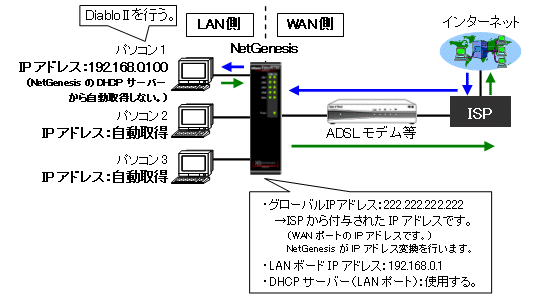

以下、ネットワークゲーム「Diablo II」での構成例です。

  インターネット側からNetGenesisのLAN内のパソコンへ接続する場合、NetGenesisのWANポートのIPアドレス(※1・※2）を指定して下さい。
　
　※1： 以下の動作モードの場合、第10章 NWG統合ツール を参照してWANポートのIPアドレスを調べて下さい。
　 　・DHCPクライアント（IPアドレス自動取得）
　・PPPoEクライアント（IPアドレス自動取得）
　※2： WANポートの動作モードが「IPアドレス固定」の場合、「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。

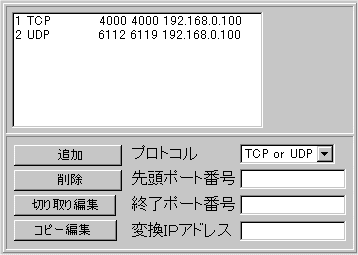

上記の構成例の場合、以下のように設定します。



登録するテーブル情報1
プロトコル TCP
開始ポート番号 4000
終了ポート番号 　
変換IPアドレス
（ゲームを行うパソコンのIPアドレス）		 192.168.0.100
　
登録するテーブル情報2
プロトコル UDP
開始ポート番号 6112
終了ポート番号 6119
変換IPアドレス
（ゲームを行うパソコンのIPアドレス）		 192.168.0.100
8-2ｰ3 設定例 へ戻る
8-2-4 IPマスカレードテーブルとPPTP

LAN内で運用しているPPTPサーバーを、WAN側から接続可能とするための設定について説明します。
　
契約しているISPによっては、IPマスカレードテーブルを設定してもLAN内のPPTPサーバーへ接続できない場合があります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のパソコンでPPTPサーバーを運用する場合、あらかじめ契約しているISPへ確認して下さい。
　
NetGenesisのLAN内からWAN側のPPTPサーバーへ接続する場合、IPマスカレードテーブルの設定は必要ありません。
ただし、上記と同様の理由で接続できない場合があります。

【 構成例 】

  インターネット側からNetGenesisのLAN内のPPTPサーバーへ接続する場合、NetGenesisのWANポートのIPアドレス(※1・※2）を指定して下さい。
　
　※1： 以下の動作モードの場合、第10章 NWG統合ツール を参照してWANポートのIPアドレスを調べて下さい。
　 　・DHCPクライアント（IPアドレス自動取得）
　・PPPoEクライアント（IPアドレス自動取得）
　※2： WANポートの動作モードが「IPアドレス固定」の場合、「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。

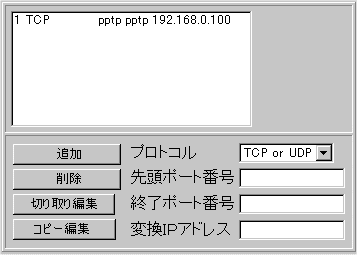

上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 pptp（ポート番号：1723）
終了ポート番号 　
変換IPアドレス
PPTPサーバーを運用するパソコンのIPアドレス）		 192.168.0.100
　
TCPプロトコル・ポート番号1723を設定することにより、同時にGREプロトコルがルーティングされます。
