NetGenesis 設定ガイドソースIPアドレスによる負荷分散を行う

ソースIPアドレスによる負荷分散を行う

ソースIPアドレス（送信元IPアドレス）ごとに、デフォルトゲートウェイポートと分散出力ポートへ通信を交互に振り分けます。
以下の環境を例に設定方法を説明します。

設定内容・目的

・WANポート1はPPPoEセッション1 IPアドレス自動取得で設定する。
・WANポート2はPPPoEセッション2 IPアドレス自動取得で設定する。
・WANポート1をデフォルトゲートウェイポート、WANポート2を分散出力ポートとして設定する。
・IPアドレス自動取得のパソコンは「ソースIPアドレスによる負荷分散」により、デフォルトゲートウェイポートと分散出力ポートへ通信を交互に振り分ける。
・サーバー（192.168.0.100）からの通信は、常にデフォルトゲートウェイポート（WANポート1：PPPoEセッション1）から行う。

ソースIPアドレスによる負荷分散の確認事項

ソースIPアドレスの順番に関係無く「通信を開始した順番」でデフォルトゲートウェイポートと分散出力ポートへ交互に振り分けます。

一度振り分けられたルーティング情報は、NetGenesis GigaLink2000を再起動するまで維持されます。

ソースルーティング登録リストに登録されたルーティング情報は、負荷分散による振り分けよりも優先されます。

デフォルトゲートウェイポート、分散出力ポート、どちらかの回線が切断状態になった場合、全ての通信は接続状態の回線に振り分けられます。
切断されたポートが復旧しても、一度振り分けられたルーティング情報は維持されます。（通信がどちらか一方の回線に偏った状態になります。）
回線切断が発生した場合は、NetGenesis GigaLink2000の再起動を行うことを推奨します。

回線冗長化手動切り替えでデフォルトゲートウェイポートの切り替えを行った場合、振り分け先は変化しません。

UPnP機能とIPv6ブリッジ機能は、WANポート1（PPPoEセッション1）でのみ動作します。
WANポート2に通信が振り分けられた端末では、これらの機能が使用できませんのでご注意下さい。

設定手順は以下の4ステップになります。

　ステップ1：WANポート1のPPPoE接続設定を行う

　ステップ2：WANポート2のPPPoE接続設定を行う

　ステップ3：スタティックルーティング設定を行う

　ステップ4：ソースルーティング（負荷分散）設定を行う

ステップ1：

WANポート1のPPPoE接続設定を行う

WANポート1（PPPoEセッション1）にインターネットへ接続するための設定を行います。
（WANポート1の接続設定が既に完了している場合は、ステップ2 に進んで下さい。）

メモ）	・プロバイダから提供された設定資料を用意して下さい。
	・PPPoE IPアドレス自動取得以外の接続方法については、ユーザーズマニュアルを参照して下さい。
	NetGenesis GigaLink2000ユーザーズマニュアル第2版

1.	WWWブラウザを起動し、アドレス入力欄にNetGenesisのLANポートIPアドレス（工場出荷値：192.168.0.1）を入力して、Enterキーを押して下さい。

2.	ユーザー認証画面が表示されますので、ユーザー名、パスワード（工場出荷値：ユーザー名「admin」、パスワード無し）を入力して「OK」ボタンをクリックして下さい。「NetGenesisの設定」画面（トップ画面）が表示されます。

3.	「WANポートの設定」から「WANポート1 動作モード・帯域制限設定」をクリックして下さい。

4.	「PPPoEクライアント」枠の中の「IPアドレス自動取得 / IPアドレス固定．．．」を選択して、画面下の［詳細設定］ボタンをクリックして下さい。

5.	「PPPoE ポート１（セッション１）を使用する」にチェックを入れ、「IPアドレス自動取得」を選択して下さい。「使用するWANポート」で「WANポート1」を選択して、［セッション１詳細設定］ボタンをクリックして下さい。

6.	「PPPoEクライアント設定」画面が開きます。プロバイダの設定資料を参照して、接続情報（アカウント）の設定を行って下さい。その他の設定項目は必要に応じて設定して下さい。その他の設定項目については、ユーザーズマニュアルの「4-3.PPPoE ポート１（セッション１） IPアドレス自動取得設定」を参考にして下さい。

7.	設定が終わりましたら、[設定]ボタン（画面下）をクリックして下さい。

8.	「PPPoE セッション１の詳細設定」画面の先頭へ戻りますので、［PPPoE 動作モード設定］へ戻るリンクをクリックして下さい。

9.	「PPPoE動作モード設定」画面に戻りますので、[PPPoE動作モード適用]ボタンをクリックして下さい。

以上で「ステップ1：WANポート1のPPPoE接続設定を行う」は完了です。

ステップ2：WANポート2のPPPoE接続設定を行うへ進んで下さい。

ステップ2：

WANポート2のPPPoE接続設定を行う

WANポート2（PPPoEセッション2）にインターネットへ接続するための設定を行います。
（WANポート2の接続設定が既に完了している場合は、ステップ3 に進んで下さい。）

メモ）	・プロバイダから提供された設定資料を用意して下さい。
	・PPPoE IPアドレス自動取得以外の接続方法については、ユーザーズマニュアルを参照して下さい。
	NetGenesis GigaLink2000ユーザーズマニュアル第2版

1.	「WANポートの設定」から「WANポート2 動作モード設定」をクリックして下さい。

2.	「PPPoEクライアント」枠の中の「IPアドレス自動取得 / IPアドレス固定．．．」を選択して、画面下の［詳細設定］ボタンをクリックして下さい。

3.	「PPPoE ポート２（セッション２）を使用する」にチェックを入れて下さい。「使用するWANポート」で「WANポート2」を選択して、［セッション２詳細設定］ボタンをクリックして下さい。

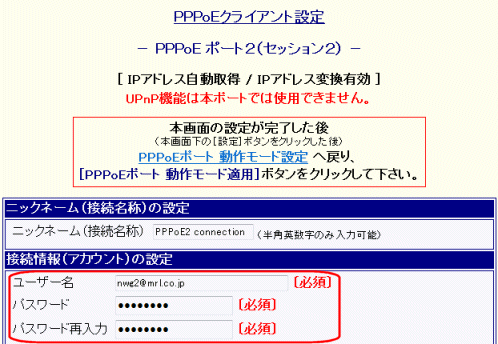

6.	「PPPoEクライアント設定」画面が開きます。プロバイダの設定資料を参照して、接続情報（アカウント）の設定を行って下さい。その他の設定項目は必要に応じて設定して下さい。その他の設定項目については、ユーザーズマニュアルの「5-2.PPPoE ポート２（セッション２） IPアドレス自動取得設定」を参考にして下さい。

7.	設定が終わりましたら、[設定]ボタン（画面下）をクリックして下さい。

8.	「PPPoE セッション2の詳細設定」画面の先頭へ戻りますので、［PPPoE 動作モード設定］へ戻るリンクをクリックして下さい。

9.	「PPPoE動作モード設定」画面に戻りますので、[PPPoE動作モード適用]ボタンをクリックして下さい。

以上で「ステップ2：WANポート2のPPPoE接続設定を行う」は完了です。

ステップ3：スタティックルーティング設定を行うへ進んで下さい。

ステップ3：

スタティックルーティング設定を行う

スタティックルーティング設定を行います。

1.	「ルーティングの設定」から「スタティックルーティング設定」をクリックして下さい。

2.	「PPPoE ポート1（セッション１）」欄の「PPPoEポート１（セッション１）をデフォルトゲートウェイに設定する」にチェックを入れて下さい。その他の「デフォルトゲートウェイに設定する」のチェックは外して下さい。

3.	設定が終わりましたら、[設定]ボタン（画面下）をクリックして下さい。

以上で「ステップ3：スタティックルーティング設定を行う」は完了です。

ステップ4：ソースルーティング（負荷分散）設定を行うへ進んで下さい。

ステップ4：

ソースルーティング（負荷分散）設定を行う

サーバーのソースルーティング設定と負荷分散設定を行います。

「ルーティングの設定」から「ソースルーティング設定」をクリックして下さい。

「ソースルーティング機能を使用する」にチェックを入れて下さい。

登録リストの［編集］ボタンをクリックして下さい。
「ソースルーティングリスト追加・編集」画面が表示されます。

「ソースIPアドレス/サブネット」に「192.168.0.100/32」（サーバーのIPアドレス）を入力して下さい。

「ルーティング先ポート」で「PPPoEセッション1」を選択して下さい。

［追加］ボタンをクリックして下さい。
入力したソースルーティング情報が登録リストに追加されます。

チェック！

ソースルーティング登録リストに登録されたルーティング情報は、負荷分散による振り分け設定よりも優先されます。

「ソースIPアドレスによる負荷分散を行う」を選択下さい。

「分散出力ポート」で「PPPoEセッション2」を選択して下さい。

設定が終わりましたら、[設定]ボタン（画面下）をクリックして下さい。

以上で全ての設定は完了です。

左のメニューの	設定の更新	をクリックして下さい。
"設定の更新" と "NetGenesisの再起動" を行って下さい。
