MR-GM5 VPN（IPsec）接続設定例

- 確認事項 -

以下は当社でVPN接続の動作確認を行った際の設定です。

実際の設定は、ご利用環境に合わせて行って下さい。

MR-GM5のVPN設定

YAMAHA RTX830のVPN設定

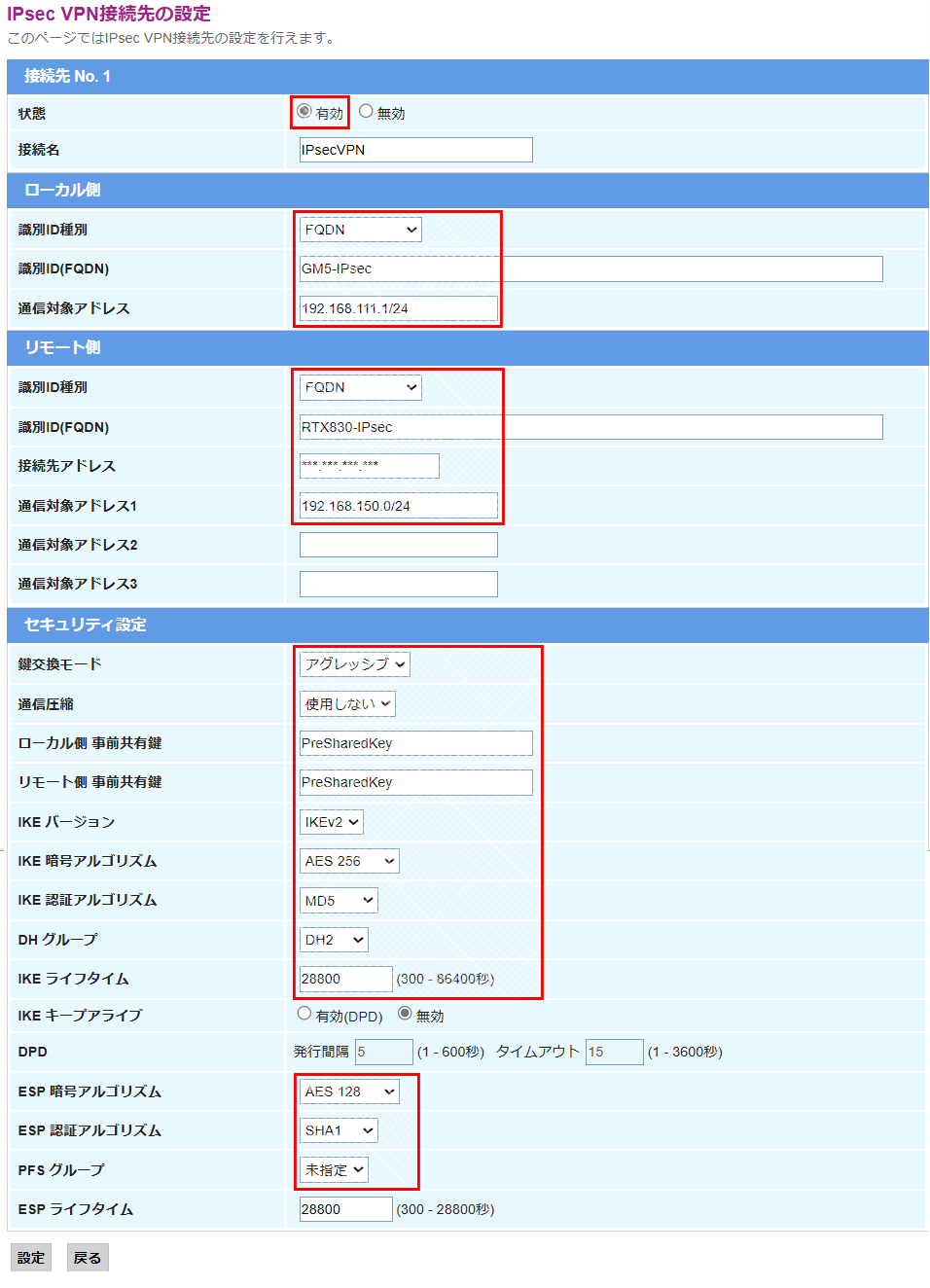

MR-GM5のVPN設定

状態	有効
接続名	任意
ローカル側
識別ID種別	FQDN
識別ID（FQDN）	MR-GM5のローカルFQDNを設定 ①
通信対象IPアドレス	MR-GM5のローカル（LAN側）ネットワークアドレスを設定 ②
リモート側
識別ID種別	FQDN
識別ID（FQDN）	RTX830のローカルFQDNを設定 ③
接続先アドレス	RTX830のWAN側IPアドレスを設定
通信対象アドレス1	RTX830のローカル（LAN側）ネットワークアドレスを設定 ④
セキュリティ設定
鍵交換モード	アグレッシブ
通信圧縮	使用しない
ローカル側事前共有鍵	RTX830の「認証鍵（pre-shared key）」と一致するものを設定 ⑤
リモート側事前共有鍵	RTX830の「認証鍵（pre-shared key）」と一致するものを設定 ⑤
IKE バージョン	IKEv2 ⑥
IKE 暗号アルゴリズム	AES256
IKE 認証アルゴリズム	MD5
DH グループ	DH2
IKE ライフタイム	28800
ESP 暗号アルゴリズム	AES128
ESP 認証アルゴリズム	SHA1
PFS グループ	未指定

YAMAHA RTX830のVPN設定

＃以下はトンネルインターフェース番号5で設定した例です。

tunnel select 5
description tunnel GM5-IPsec
ipsec tunnel 5
ipsec sa policy 5 5 esp aes-cbc sha-hmac
ipsec ike version 5 2
ipsec ike encryption 5 aes256-cbc
ipsec ike group 5 modp1024
ipsec ike hash 5 sha256
ipsec ike keepalive log 5 off
ipsec ike keepalive use 5 off
ipsec ike local address 5 192.168.150.1
ipsec ike local name 5 RTX830-IPsec fqdn
ipsec ike nat-traversal 5 on
ipsec ike payload type 5 3
ipsec ike backward-compatibility 5 2
ipsec ike pre-shared-key 5 text PreSharedKey
ipsec ike remote address 5 any
ipsec ike remote name 5 GM5-IPsec fqdn
ip tunnel tcp mss limit auto
tunnel enable 5

ip route 192.168.111.0/24 gateway tunnel 5

ipsec ike version	2（IKEv2） ⑥
ipsec ike local address	RTX8305のローカル（LAN側）ネットワークアドレスを設定 ④
ipsec ike local name	RTX830のローカルFQDNを設定 ③
ipsec ike pre-shared-key	MR-GM5の「事前共有鍵」と一致するものを設定 ⑤
ipsec ike remote name	MR-GM5の「ローカル側」の「識別ID（FQDN）」と一致する内容を設定 ①
ip route 192.168.111.0/24 gateway tunnel 5	MR-GM5のローカル（LAN側）ネットワークアドレスをトンネルインターフェース番号5へルーティング ②
