１０－１－２．VPNプロトコル（IPSecとPPTP）の扱い

10-1-2.VPNプロトコル（IPSecとPPTP）の扱い

IPマスカレードテーブルとVPNプロトコル（IPSecとPPTP)の扱いについて説明します。
　

チェック！

NetGenesisは「IPSecまたはPPTPの通信を透過するのみ」で、NetGenesis自体はVPNのサーバー・クライアントとして動作しません。

VPNの通信は「NetGenesisのLAN側に接続したパソコン」で行う必要があります。

（VPNに対応したOS、あるいはソフトウェアが必要となります。）

必要に応じて参照して下さい。

※	LAN内でPPTPサーバーを運用する場合（WAN側→LAN側へのPPTP通信）、本設定例のIPマスカレードテーブル設定が必要です。
	LAN内からWAN側のPPTPサーバーへ接続する場合（LAN側→WAN側へのPPTP通信）、IPマスカレードテーブル設定は不要です。（WANポートの動作モード・詳細設定、またはPPPoE動作モード・詳細設定で「PPTP変換の設定」を行う必要があります。）

IPSec通信（IPSecパススルー）を行う例

LAN内のパソコンからIPSec通信（IPSecパススルー）を行うための設定について説明します。
　

	IPSecの使用環境や設定条件によっては、IPSec側の制限によりIPSec通信（IPSecパススルー）ができない場合があります。
	あらかじめご了承下さい。

	IPSec通信（IPSecパススルー）を行うにあたり、IPSec側を「IPアドレス変換を通過可能なESPトンネルモード」に設定する必要があります。
	（例．Windows 2000/XP標準のIPSecでは、この設定はできません。）

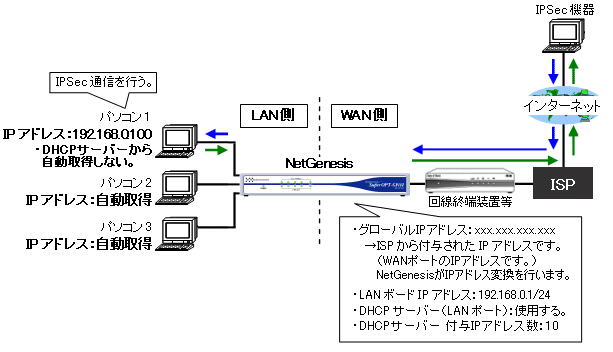

【構成例】

上記の構成例の場合、以下のように設定します。

登録するテーブル情報１
プロトコル	UDP
開始ポート番号	500
終了ポート番号	500
変換IPアドレス（IPSec通信を行うパソコンのIPアドレス）	192.168.0.100

登録するテーブル情報2
プロトコル	ESP
開始ポート番号	（空欄）
終了ポート番号	（空欄）
変換IPアドレス（IPSec通信を行うパソコンのIPアドレス）	192.168.0.100

PPTPサーバーをWAN側から接続可能にする例

LAN内で運用しているPPTPサーバーを、WAN側から接続可能にするための設定について説明します。
　

契約しているISPによっては、IPマスカレードテーブルを設定してもLAN内のPPTPサーバーへ接続できない場合があります。

（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）

NetGenesisのLAN内のパソコンでPPTPサーバーを運用する場合、あらかじめ契約しているISPへ確認して下さい。

【構成例】

インターネット側からNetGenesisのLAN内のPPTPサーバーへ接続する場合、NetGenesisのWAN側のIPアドレスを指定して下さい。

◆	動作モードが「DHCPクライアント・IPアドレス自動取得」の場合、15-2.WANポート情報を参照してWAN側のIPアドレスを調べて下さい。

◆	動作モードが「PPPoE セッション１ IPアドレス自動取得」または「PPPoE セッション１ IPアドレス自動取得」の場合、15-1.PPPoEポート情報・制御を参照してWAN側のIPアドレスを調べて下さい。

◆	動作モードが「PPPoE セッション１ IPアドレス固定（1～16個）」または「IPアドレス固定・IPアドレス固定（1～16個）」の場合、動作モードの詳細設定画面内の「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。

	PPTP接続を行う場合、WAN（PPPoE）ポートの動作モード設定において、［PPTP変換を有効にする］（PPTP変換の設定）にチェックを入れる必要があります。
	［PPTP変換を有効にする］にチェックを入れ、かつIPマスカレードテーブルに「TCPプロトコル・ポート番号1723」を設定することにより、GREプロトコルが同時にルーティングされます。
	（DMZホスト機能によるPPTPサーバーの運用はできません。）

上記の構成例の場合、以下のように設定します。

登録するテーブル情報
プロトコル	TCP
開始ポート番号	pptp（ポート番号：1723）
終了ポート番号	pptp（ポート番号：1723）
変換IPアドレス（PPTPサーバーを運用するパソコンのIPアドレス）	192.168.0.100
