7-4-3 設定例

ファイアウォール（IPフィルタ）の設定例について説明します。

必要に応じて参照して下さい。
  透過（PASS）を元とした設定例
「設定されていないIPフレームは透過（PASS）する」（工場出荷値）を元にした設定例です。
「LAN内の一部のパソコン（IPアドレス）からは、インターネットへの接続を禁止する」ための設定例です。
  遮断（CUT）を元とした設定例
「設定されていないIPフレームは遮断（CUT）する」を元にした設定例です。
「LAN内の一部のパソコン（IPアドレス）からの通信を制限する」ための設定例です。
（以下の2つの通信のみを許可します。）
　・ホームページの閲覧。
　・SNTPクライアントソフトウェアの時刻情報取得。
  DNS QTYPEの設定例
（透過（PASS)を元とした設定例）
インターネット接続以外のDNS名前解決要求を遮断し、外部のDNSサーバーへのトラフィックを減らすための設定例です。
LAN内にWindows 2000が稼働しているパソコンがある場合の設定例です。

実際に設定する際は、既存のLAN等に合わせて設定して下さい。
　
7-4 ファイアウォール設定 へ戻る
透過（PASS）を元とした設定例

工場出荷値の制御（IPフィルタ情報）に、「LAN内の一部のパソコン（IPアドレス）からは、インターネットへの接続を禁止する」ためのIPフィルタ情報を1つ追加する例について説明します。

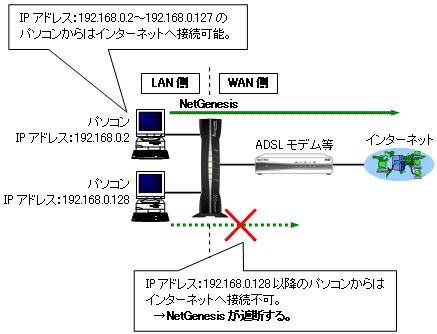

この例では、IPフィルタ情報5 を追加することにより、IPアドレス「192.168.0.128」以降のパソコンからインターネットへ接続することを禁止しています。（NetGenesisが遮断します。）



　※1： NetGenesisのWAN側DHCPクライアント機能によって、IPアドレスを1つ自動取得した場合の例です。
　※2： NetGenesisのLANポートIPアドレス「192.168.0.1/24」（工場出荷値）の例です。
　※3： WAN側からLAN側に対しては、IPマスカレード（1対複数 IPアドレス変換）によって不正な侵入を防ぐことができます。


　

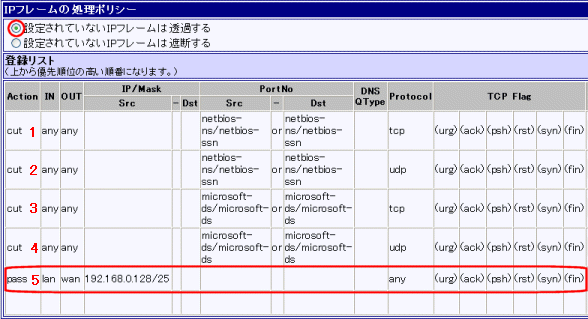

　  ・ 実際の登録リストに「IPフィルタ情報の番号（エントリ番号）」は表示されません。
 ・ IPフィルタ情報1〜4は工場出荷値（NetBIOS on TCP/IPの遮断/Microsoft-DSの遮断）です。

IPフィルタ情報 5
　Action CUT（遮断）

 IN

 LANport　

 OUT

 WANport
　IP/Mask ：  Src．  192.168.0.128/25 Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： any Flags −（未設定）

備　考
192.168.0.128以降のIPアドレスからWAN側への通信を遮断します。
「192.168.0.128/25」と設定することにより、192.168.0.128〜192.168.0.255のIPアドレス範囲が指定されます。
（登録場所はどこでもかまいません。）
　※ PPPoEクライアント機能を使用する場合（フレッツ・ADSL等）、「OUT」を「WANport」から「PPPoEport」へ変更して下さい。
7-4-3 設定例 へ戻る
遮断（CUT）を元とした設定例
　
［設定されていないIPフレームは遮断（CUT）する］へ変更する場合、設定したい内容を明確化し、LAN管理者等と相談の上、慎重に設定して下さい。

工場出荷値の「設定されていないIPフレームは透過（PASS）する」を、「設定されていないIPフレームは遮断（CUT）する」へ変更する例について説明します。

この例ではIPフィルタ情報5〜14を追加することにより、以下のような動作を実現しています。

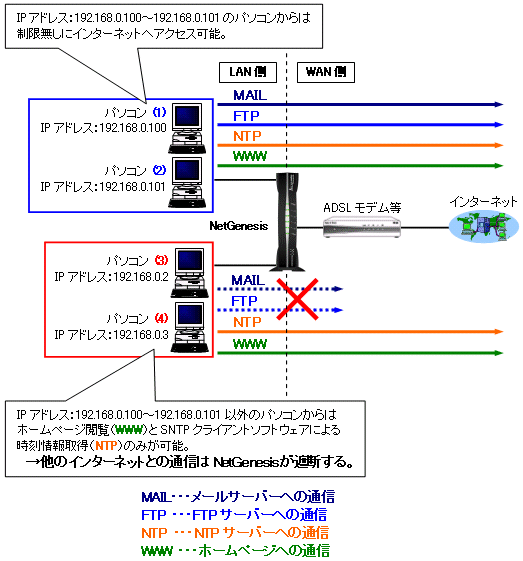

  パソコン(1)〜(2) ・ IPアドレス「192.168.0.100〜192.168.0.101」 からは制限無しにインターネットへアクセスが可能。
  他のパソコン・パソコン(3)〜パソコン(4) からホームページ閲覧が可能。
  他のパソコン・パソコン(3)〜パソコン(4) からSNTPクライアントソフトウェアによる時刻情報取得が可能。
→他のインターネットとの通信はNetGenesisが遮断。



　※1： NetGenesisのWAN側PPPoEクライアント機能によって、IPアドレスを1つ自動取得した場合の例です。
　※2： NetGenesisのLANポートIPアドレス「192.168.0.1/24」（工場出荷値）の例です。
　※3： WAN側からLAN側に対しては、IPマスカレード（1対複数 IPアドレス変換）によって不正な侵入を防ぐことができます。

　 この例のNetGenesisの設定（ファイアウォール以外）は以下の通りです。
【 WANポートの設定 】
 　 PPPoEクライアント・IPアドレス自動取得 ［IPアドレス変換有効］
  上記以外のWANポートの各設定は工場出荷値。
【 LANポートの設定 】
 　 SNTPサーバー機能を使用する。
 　 DHCPサーバー機能を使用する。
（設定は工場出荷値。）
 　 SYSLOG機能を使用する。
（ホストIPアドレス：192.168.0.100）
  上記以外のLANポートの各設定は工場出荷値。

　 この例の各パソコンの設定は以下の通りです。
【 パソコン(1)〜(2) ・ インターネットへのアクセス・制限無し 】
   TCP/IP設定は個別に設定。
 　 IPアドレス ： 192.168.0.100 または 192.168.0.101
 　 サブネットマスク ： 255.255.255.0
 　 DNSサーバー ： 192.168.0.1
 　 ゲートウェイ ： 192.168.0.1
【 パソコン(3)〜(4) ・ インターネットへのアクセス・制限有り 】
   TCP/IP設定は自動取得。
   （NetGenesisのDHCPサーバーから自動取得。）
【 パソコン(1)〜(4) ・ SNTPクライアントソフトウェア 】
    SNTPクライアントソフトウェアを使用する場合、SNTPクライアントソフトウェアの「NTPサーバー」欄は以下のいずれかを設定します。
　・NetGenesisのLANポートIPアドレスか、ニックネーム+「．」を設定する。
　・インターネット上のNTPサーバーを設定する。

　

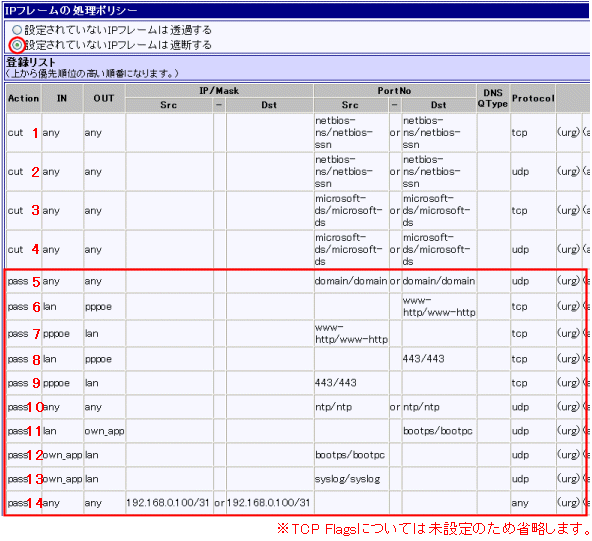

　  ・ 実際の登録リストに「IPフィルタ情報の番号（エントリ番号）」は表示されません。
 ・ IPフィルタ情報1〜4は工場出荷値（NetBIOS on TCP/IPの遮断/Microsoft-DSの遮断）です。

IPフィルタ情報 5
　Action PASS（透過）

 IN

 anyport

 OUT

 anyport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  53 Dst． 53 AND/OR OR
　DNS QTYPE： −（空欄）
　Protocol ： UDP Flags −（未設定）

備　考
LANポート側・NetGenesisから（インターネット上の）DNSサーバーへの接続と、（インターネット上の）DNSサーバーからLANポート側・NetGenesisへの接続の両方を許可します。

IPフィルタ情報 6
　Action PASS（透過）

 IN

 LANport　

 OUT

 PPPoEport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． 80 AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： TCP Flags −（未設定）

備　考
LANポート側から（インターネット上の）ホームページへの接続を許可します。
（LAN内からホームページ宛に開始される通信・行き）
　※ DHCPクライアント機能を使用する場合、「OUT」を「PPPoEport」から「WANport」へ変更して下さい。

IPフィルタ情報 7
　Action PASS（透過）

 IN

 PPPoEport

 OUT

 LANport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  80 Dst． −（空欄） AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： TCP Flags −（未設定）

備　考
（インターネット上の）ホームページからLANポート側への接続を許可します。
（LAN内からホームページ宛に開始される通信・戻り）
　※1： DHCPクライアント機能を使用する場合、「IN」を「PPPoEport」から「WANport」へ変更して下さい。
　※2： インターネット側からLANポート側のTCPポート80番に対して通信が開始された場合は遮断されます。
（IPフィルタ情報6〜7により、LANポート側から開始される通信のみを許可しています。）

　
IPフィルタ情報 8
　Action PASS（透過）

 IN

 LANport　

 OUT

 PPPoEport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． 443 AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： TCP Flags −（未設定）

備　考
LANポート側から（インターネット上の）SSL対応のホームページへの接続を許可します。
（LAN内からSSL対応のホームページ宛に開始される通信・行き）
　※1： SSL対応のホームページとの通信を禁止する場合、IPフィルタ情報8〜9は不要です。
（対象IPアドレス「192.168.0.100〜192.168.0.101」以外）
　※2： DHCPクライアント機能を使用する場合、「OUT」を「PPPoEport」から「WANport」へ変更して下さい。

IPフィルタ情報 9
　Action PASS（透過）

 IN

 PPPoEport　

 OUT

 LANport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  443 Dst． −（空欄） AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： TCP Flags −（未設定）

備　考
（インターネット上の）SSL対応のホームページからLANポート側への接続を許可します。
（LAN内からSSL対応のホームページ宛に開始される通信・戻り）
　※1： SSL対応のホームページとの通信を禁止する場合、IPフィルタ情報6〜7は不要です。
（対象IPアドレス「192.168.0.100〜192.168.0.101」以外）
　※2： DHCPクライアント機能を使用する場合、「IN」を「PPPoEport」から「WANport」へ変更して下さい。
　※3： インターネット側からLANポート側のTCPポート443番に対して通信が開始された場合は遮断されます。
（IPフィルタ情報8〜9により、LANポート側から開始される通信のみを許可しています。）

IPフィルタ情報 10
　Action PASS（透過）

 IN

 anyport　

 OUT

 anyport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  123 Dst． 123 AND/OR OR
　DNS QTYPE： −（空欄）
　Protocol ： UDP Flags −（未設定）

備　考
LANポート側・NetGenesisから（インターネット上の）SNTP/NTPサーバーへの接続と、（インターネット上の）SNTP/NTPサーバーからLANポート側・NetGenesisへの接続の両方を許可します。
　※ SNTP/NTPサーバーとの通信を行わない場合、このIPフィルタ情報は不要です。

IPフィルタ情報 11
　Action PASS（透過）

 IN

 LANport　

 OUT

 OWNapp
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． 67/68 AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： UDP Flags −（未設定）

備　考
LANポート側からNetGenesisのDHCPサーバーへの接続を許可します。
（LAN内からNetGenesisのDHCPサーバー宛に開始される通信・行き）
　※ DHCPサーバー機能を使用しない場合（各パソコンにIPアドレスを指定する場合）、IPフィルタ情報11〜12は不要です。

IPフィルタ情報 12
　Action PASS（透過）

 IN

 OWNapp

 OUT

 LANport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  67/68 Dst． −（空欄） AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： UDP Flags −（未設定）

備　考
NetGenesisのDHCPサーバーからLANポート側への接続を許可します。
（LAN内からNetGenesisのDHCPサーバー宛に開始される通信・戻り）
　※ DHCPサーバー機能を使用しない場合（各パソコンにIPアドレスを指定する場合）、IPフィルタ情報11〜12は不要です。

IPフィルタ情報 13
　Action PASS（透過）

 IN

 OWNport　

 OUT

 LANport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  514 Dst． −（空欄） AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： UDP Flags −（未設定）

備　考
NetGenesisのSYSLOGをLANポート側へ送出します。
　※1： NetGenesisのSYSLOG設定を有効にしても、このIPフィルタ情報を追加し忘れた場合、LAN内のパソコンでNetGenesisのSYSLOGを参照することができません。
　※2： 「NetGenesisの設定」画面の［SYSLOG表示］を使用してSYSLOGを確認する場合、このIPフィルタ情報は不要です。

IPフィルタ情報 14
　Action PASS（透過）

 IN

 anyport　

 OUT

 anyport
　IP/Mask ：  Src．  192.168.0.100/31 Dst． 192.168.0.100/31 AND/OR OR
　Port No．：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　DNS QTYPE： −（空欄）
　Protocol ： any Flags −（未設定）

備　考
IPアドレス「192.168.0.100〜192.168.0.101」のパソコンから制限無しにインターネットへアクセスすることを許可します。TCP/UDP/ICMPプロトコルを使用した通信が可能になります。
「192.168.0.100/31」と設定することにより、192.168.0.100〜192.168.0.101のIPアドレス範囲が指定されます。
IPアドレス「192.168.0.100〜192.168.0.101」以外のパソコンからは、IPフィルタ情報5〜13で透過設定したもの以外、「設定されていないIPフレームは遮断（CUT）する」を元に全て遮断されます。
　※ WAN側からLAN側に対しては、IPアドレス変換によって不正な侵入を防ぐことができます。
7-4-3 設定例 へ戻る
DNS QTYPEの設定例

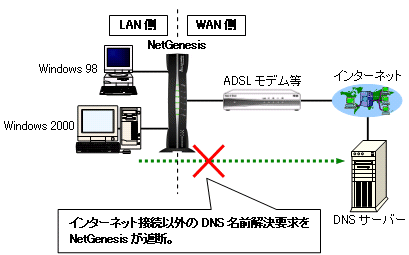

インターネット接続以外の目的のDNS名前解決要求を遮断し、外部のDNSサーバーへのトラフィックを減らすための設定例について説明します。

（DNS QTYPEの設定例です。）

Windows 2000において以下の設定または操作を行うと、外部のDNSサーバーへインターネット接続以外の目的のDNS名前解決要求が発行されます。
　 Windows 2000 Serverで、TCP/IP設定のDNS設定の［この接続のアドレスをDNSに登録する］にチェックが入っている。
（DNS QTYPE 6 が発行される。）
　 フォルダの共有設定の「アクセス許可」の設定で、ユーザーやグループを追加する。
（DNS QTYPE 33 が発行される。）

IPフィルタ情報5〜6を追加（DNS QTYPE6・33を遮断）することにより、外部のDNSサーバーに対するトラフィックを減らすことができます。



　※1： NetGenesisのWAN側DHCPクライアント機能によって、IPアドレスを1つ自動取得した場合の例です。
　※2： NetGenesisのLANポートIPアドレス「192.168.0.1/24」（工場出荷値）の例です。
　※3： WAN側からLAN側に対しては、IPマスカレード（1対複数 IPアドレス変換）によって不正な侵入を防ぐことができます。


　

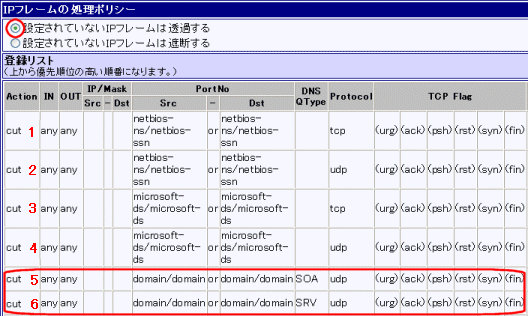

　  ・ 実際の登録リストに「IPフィルタ情報の番号（エントリ番号）」は表示されません。
