13-3．優先ルーティング設定

13-3.優先ルーティング設定

優先ルーティング設定について説明します。

音声通信や動画配信等、特定の通信を優先的にルーティングさせたい場合、本設定を行います。

設定画面のメニューの「ルーティングの設定」の中の、［優先ルーティング設定］をクリックして下さい。

「優先ルーティング設定」画面が開きます。

優先ルーティング設定を行う際の注意

■

特定の通信を優先する設定を行うためには、以下の情報が必要となる場合があります。

使用するプロトコル	TCPプロトコルかUDPプロトコルか等
ポート番号	プロトコルの使用するポート番号xxxx等

詳しくは、使用するアプリケーション等のマニュアルを参照して下さい。

■

各ポートに登録可能なテーブル情報数は最大8個です。

（WAN/PPPoEポート優先ルーティング設定・8個、LANポート優先ルーティング設定・8個）

以下の手順で設定を行って下さい。

「優先ルーティングを有効にする」にチェックを入れて下さい。

設定箇所は優先度を設定する通信の方向によって異なります。

WAN/PPPoEポート	WAN/PPPoEポート→LANポート方向の通信の優先度を設定します。
LANポート	LANポート→WAN/PPPoEポート方向の通信の優先度を設定します。

登録するIPフレーム以外のIPフレームの優先度を選択して下さい。

（以降、LAN ポートに登録する例です。）

　
登録リストの［編集］ボタンをクリックして下さい。

「LANポート優先ルーティングリスト追加・編集」画面が表示されます。

［優先度］を選択して下さい。

チェック！

手順2で設定した優先度（登録されていないIPフレームの優先度）と同じ優先度を選択すると、優先対象となりませんので注意して下さい。

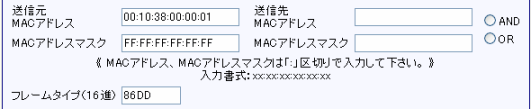

［MACアドレス］の行の設定を行います。

送信元 MACアドレス

送信元機器のMACアドレス（物理アドレス）を指定します。
MACアドレスは「:」区切りで入力して下さい。

送信先 MACアドレス

送信先機器のMACアドレスを指定します。
MACアドレスは「:」区切りで入力して下さい。

【MACアドレスの送信元と送信先の設定について】

Case1）［送信元］と［送信先］の両方を設定した場合
→	［送信元］で指定したMACアドレスから発信され、［送信先］で指定したMACアドレス宛てに送られるIPフレームを対象とします。

Case2）［送信元］のみを設定した場合
→	［送信元］で指定したMACアドレスから発信された、全てのIPフレームを対象とします。

Case3）［送信先］のみを設定した場合
→	［送信先］で指定したMACアドレスに送られる、全てのIPフレームを対象とします。

Case4）［送信元］と［送信先］の両方とも設定しない場合
→	MACアドレスによる特定はしません。

MACアドレスマスク

対象とするMACアドレスの範囲を指定します。
MACアドレスマスクは「:」区切りで入力して下さい。

【参考例】

MACアドレスとMACアドレスマスク

対象となるMACアドレス

例1

MACアドレス：	00:10:38:00:00:01
MACアドレスマスク：	FF:FF:FF:FF:FF:FF

"00:10:38:00:00:01"のみが対象

例2

MACアドレス：	00:10:38:00:00:01
MACアドレスマスク：	FF:FF:FF:00:00:00

"00:10:38:00:00:00" ～ "00:10:38:FF:FF:FF"
が対象（ベンダーコードのみで対象を特定する。）　

ANDとOR

送信元と送信先の両方を設定した場合に選択して下さい。

AND	［送信元］と［送信先］の両方の条件が合致した場合のみを対象とします。
OR	［送信元］と［送信先］のどちらか片方の条件が合致した場合を対象とします。

フレームタイプ

フレームタイプを指定する場合は、16進表記で入力して下さい。

【参考情報：フレームタイプと16進表記】

フレームタイプ	16進表記
IPv4	0800
IPv6	86DD

［IPアドレス/サブネット］の行の設定を行います。

送信元 IPアドレス/サブネット

送信元のIPアドレスやネットワークアドレスを指定します。

入力欄に「IPアドレス/サブネットマスクのビット数」を入力して下さい。
サブネットマスクのビット数を入力しない場合は、ユニキャストIPアドレス（/32）となります。

送信先 IPアドレス/サブネット

送信先のIPアドレスやネットワークアドレスを指定します。

送信元 IPアドレス/サブネットと同じ要領で入力して下さい。

＊	サブネットマスクのビット数については、付録・IPアドレス範囲（IPアドレス/サブネット）早見表を参考にして下さい。
	（WWWブラウザの別ウィンドウが開きます。）

【 IPアドレス/サブネットの送信元と送信先の設定について】

Case1）［送信元］と［送信先］の両方を設定した場合
→	［送信元］で指定したIPアドレスから発信され、［送信先］で指定した相手に送られるIPフレームを対象とします。

Case2）［送信元］のみを設定した場合
→	［送信元］で指定したIPアドレスから発信された、全てのIPフレームを対象とします。

Case3）［送信先］のみを設定した場合
→	［送信先］で指定したIPアドレスに送られる、全てのIPフレームを対象とします。

Case4）［送信元］と［送信先］の両方とも設定しない場合
→	IPアドレスによる特定はしません。

ANDとOR

送信元と送信先の両方を設定した場合に選択して下さい。

AND	［送信元］と［送信先］の両方の条件が合致した場合のみを対象とします。
OR	［送信元］と［送信先］のどちらか片方の条件が合致した場合を対象とします。

【参考例】

対象とするアドレス		IPアドレス/サブネットの設定
例1	以下のネットワークを対象とする　　・ネットワークアドレス：192.168.0.0 　　・サブネット：/24（255.255.255.0）	192.168.0.0/24
例2	以下のネットワークを対象とする　　・ネットワークアドレス：192.168.0.128 　　・サブネット：/25（255.255.255.128）	192.168.0.128/25
例3	IPアドレス：192.168.0.88 を対象とする	192.168.0.88 もしくは 192.168.0.88/32
例4	以下のIPアドレス範囲をを対象とする　　・IPアドレス：192.168.0.80～95	192.168.0.80/28

＊	上記以外のサブネット値については、付録・IPアドレス範囲（IPアドレス/サブネット）早見表を参考にして下さい。
	（WWWブラウザの別ウィンドウが開きます。）

WANポート優先ルーティング設定時の注意
～IPアドレス変換時のIPアドレス/サブネット設定について～

IPアドレス変換（IPマスカレード変換やNAT変換）環境の場合、WAN/PPPoEポート優先ルーティング設定のIPアドレス/サブネット欄にLAN側のIPアドレスを設定しても、優先ルーティングの対象となりませんので注意して下さい。

NetGenesisの優先ルーティング機能は、IPアドレス変換前に処理されます。

例えば、上記環境において、WANポート優先ルーティング設定に以下の設定を行っても優先ルーティングの対象となりませんので注意して下さい。
　

　
優先ルーティングはIPアドレス変換前に処理されますので、192.168.0.2宛のパケットは優先ルーティングの対象にはなりません。

［ポート番号］の行の設定を行います。

送信元ポート番号

送信元のプロトコルやサービスのポート番号を指定します。
入力欄にポート番号を入力して下さい。

送信先ポート番号

送信先のプロトコルやサービスのポート番号を指定します。
入力欄にポート番号を入力して下さい。


※	［送信元］及び［送信先］入力欄は、ポート番号とポート番号の間に「/」を入れることで、範囲を指定することができます。
	例：「20/23」＝ 20（ftp-data）から 23（telnet）まで。

【ポート番号の送信元と送信先の設定について】

Case1）［送信元］と［送信先］の両方を設定した場合
→	［送信元］で指定したポート番号から発信され、［送信先］で指定したポート番号へ送られるIPフレームを対象とします。

Case2）［送信元］のみを設定した場合
→	［送信元］で指定したポート番号から発信された、全てのIPフレームを対象とします。

Case3）［送信先］のみを設定した場合
→	［送信先］で指定したポート番号に送られる、全てのIPフレームを対象とします。

Case4）［送信元］と［送信先］の両方とも設定しない場合
→	ポート番号による特定はしません。

ANDとOR

送信元と送信先の両方を設定した場合に選択して下さい。

AND	［送信元］と［送信先］の両方の条件が合致した場合のみを対象とします。
OR	［送信元］と［送信先］のどちらか片方の条件が合致した場合を対象とします。

ウェルノウンポート一覧について

ウェルノウンポートについてはプロトコル名またはサービス名での入力も可能です。

（NetGenesisの設定画面と別のウィンドウが開きます。「ウェルノウンポート一覧」画面からコピーが可能です。）

［プロトコル］の行の設定を行います。

プロトコル

対象とするプロトコルを設定します。
プロトコル番号(0～255)、もしくはプロトコル名を入力して下さい。
プロトコルを指定しない場合は空欄のままにして下さい。

プロトコル名で設定可能なのは、「ICMP」、「TCP」、「UDP」、「GRE」、「ESP」、「AH」、「EtherIP」のみです。

上記以外のプロトコルを設定する場合は、プロトコル番号で設定して下さい。

参考情報：

プロトコル番号一覧

TOS値

TOS（Type of Service）値を指定します。
TOSマスクと組み合わせることにより、詳細な指定が可能です。
16進表記で入力して下さい。

参考情報：

2進数/16進数変換表

TOSマスク

チェックするTOSフィールドを指定します。
16進表記で入力して下さい。

参考情報：

2進数/16進数変換表

【 TOS値とTOSマスクの組み合わせ例】

Case1）

全てのフィールドをチェックし、「優先度（Precedence）」が「5」（ビット0=1、ビット1=0、ビット2=1）であり、その他のビットが「0」の通信を対象とする場合。

	優先度（Precedence）			D	T	R	M	予約
TOS値（2進）	1	0	1	0	0	0	0	0
TOS値（16進）	a0
TOSマスク（2進）	1	1	1	1	1	1	1	1
TOSマスク（16進）	ff

Case2）

「D（遅延）」と「R（信頼性）」のみをチェックし、そのビットが1の通信を対象とする場合。
（その他のフィールドは無視する。）

	優先度（Precedence）			D	T	R	M	予約
TOS値（2進）	0	0	0	1	0	1	0	0
TOS値（16進）	14
TOSマスク（2進）	0	0	0	1	0	1	0	0
TOSマスク（16進）	14

Case3）

「D（遅延）」、「T（スループット）」、「R（信頼性）」、「M（金銭的コスト）」をチェックし、「R」と「D」のビットが1であり、「M」と「T」のビットが0の通信を対象とする場合。

	優先度（Precedence）			D	T	R	M	予約
TOS値（2進）	0	0	0	1	0	1	0	0
TOS値（16進）	14
TOSマスク（2進）	0	0	0	1	1	1	1	0
TOSマスク（16進）	1e

全ての設定が完了しましたら、［追加］ボタンをクリックして下さい。

［追加］ボタンをクリックすると、エントリに「編集を行った優先ルーティング情報」が追加されます。

チェック！

登録リストの順番が、そのまま処理の「優先順位」になります。

例えば、パケットが2つ以上のエントリに一致した場合、リストの先頭により近いエントリが選択され、処理されます。

	エントリ右横のボタンについて
	既存のエントリを編集（修正）、移動する際に使用します。

	操作方法については登録リストを有する画面に表示されるボタン（3-3.設定画面内のボタンの意味）を参照して下さい。

全ての設定が完了しましたら、［設定］ボタンをクリックして下さい。

全ての設定が完了した場合は、
左のメニューの	設定の更新	をクリックして下さい。

"設定の更新" と "NetGenesisの再起動" を行って下さい。

詳しくは 3-4.設定の終了（更新・再起動）を参照して下さい。

引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
