WANポート（スタティックルーティング設定）

WANポートのスタティックルーティング設定について説明します。
　
 チェック！
NetGenesisを利用してインターネットへ接続する場合、本設定は不要です。
ISPから提供された資料にルーティング情報を設定するよう指示がある場合、またはNetGenesisをローカルルータとして利用し、かつルーティング情報の設定が必要な場合等に設定を行って下さい。


スタティックルーティングの設定方法は以下の2通りがあります。
　
  WANポートをデフォルトゲートウェイに設定する
　 NetGenesisのLANポートと異なるネットワークアドレス宛のTCP/IPパケットを、全てゲートウェイに指定したIPアドレス（WANポート・デフォルトゲートウェイ）宛に送ります。
　
　＊ WANポートの動作モードを「DHCPクライアント・IPアドレス自動取得」に設定した場合、本設定は不要です。
　 （デフォルトゲートウェイ固定・最優先・メトリック1固定になります。）
　
  WANポートにルーティングテーブルを設定する
　 特定のネットワークアドレス宛のTCP/IPパケットを、ゲートウェイに指定したIPアドレス（他のルータ等）宛に送ります。
　
 メ モ
デフォルトゲートウェイとルーティングテーブルを併用することも可能です。
その場合、ルーティングテーブルが優先されます。
　
RIP機能について
他のルータの中にRIP対応のルータがある場合、NetGenesisのRIP機能（※）を使用することが可能です。
RIP機能の設定については 13-4.RIP設定 を参照して下さい。
　※ WAN側へのRIP広告動作が有効となる動作モードは「ローカルルータ」のみです。
　 （他の動作モードの場合、動作保証外となります。）
　
13-1.スタティックルーティング設定 へ戻る
WANポートをデフォルトゲートウェイに設定する

「WANポートをデフォルトゲートウェイに設定する」設定について説明します。

以下の手順で設定を行って下さい。
　
 メ モ
実際に設定する際は、既存のLANやISPからの情報等に合わせて設定して下さい
  1. 「WANポートのスタティックルーティング設定」の中の、［WAN ポートをデフォルトゲートウェイに設定する］にチェックが入っていること、及び［ゲートウェイ］欄にIPアドレス（※1・※2）が入っていることを確認して下さい。

    　※1： WANポートの動作モードを「IPアドレス固定（1〜16個）」または「アンナンバード（unnumbred）」に設定した場合、「WAN側 ネットワークの設定」欄の中の［デフォルトゲートウェイ］欄に入力したIPアドレスが表示されます。
    　※2： WANポートの動作モードを「ローカルルータ」に設定した場合、「WAN側 IPアドレスの設定」欄の中の［デフォルトゲートウェイ］欄に入力したIPアドレスが表示されます。
    　
  2. メトリック（ルーティングの優先順位）の設定を行います。
      LAN内にルータがNetGenesis 1台のみの場合
    そのまま変更せず「1」で使用して下さい。
      LAN内に他のルータがある場合（RIP機能と併用）
     ・ NetGenesisを最優先にする場合、そのまま変更せず「1」で使用して下さい。
     ・ 他のルータ等を優先させる場合、環境に応じてメトリック値を選択して下さい。
    　※RIP機能については 13-4.RIP設定 を参照して下さい。

以上で「WANポートをデフォルトゲートウェイに設定する」の設定は完了です。 　


　
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
WANポート（スタティックルーティング設定） へ戻る
WANポートにルーティングテーブルを設定する

「WANポートにルーティングテーブルを設定する」設定について説明します。

以下の手順で設定を行って下さい。
　
 メ モ
登録可能なルーティング情報（テーブル）数は最大16個です。

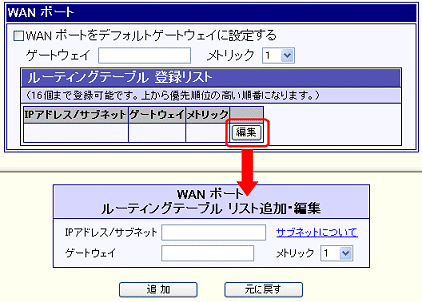

  1. 「WANポート ルーティングテーブル 登録リスト」の［メトリック］欄右下の［編集］ボタンをクリックして下さい。


    「WANポート ルーティングテーブル リスト追加・編集」画面が表示されます。


    　

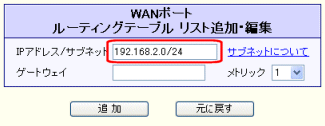

  2. 宛先のネットワークを［IPアドレス/サブネット］（※）欄に入力して下さい。

    　※ サブネットが「xxx.xxx.xxx.xxx」の形式で指定された場合、付録・IPアドレス範囲（IPアドレス/サブネット） 早見表 を参考にして下さい。
    　 （WWWブラウザの別ウィンドウが開きます。）
    　

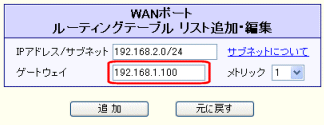

  3. ［ゲートウェイ］欄に、ゲートウェイのIPアドレス（他のルータのIPアドレス等）を入力して下さい。


    　

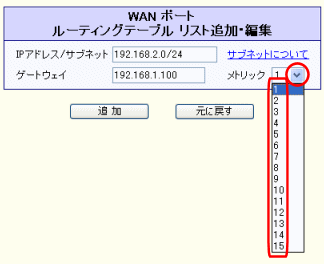

  4. メトリック（ルーティングの優先順位）の設定を行います。
      ［ゲートウェイ］に設定したルータ以外、ルーティング先がない場合
    そのまま変更せず「1」で使用して下さい。
      ［ゲートウェイ］に設定したルータ以外にも、ルーティング先がある場合（RIP機能と併用）
     ・ ［ゲートウェイ］に設定したルータを最優先にする場合、そのまま変更せず「1」で使用して下さい。
     ・ 他のルータ等を優先させる場合、環境に応じてメトリック値を選択して下さい。
    　※RIP機能については 13-4.RIP設定 を参照して下さい。

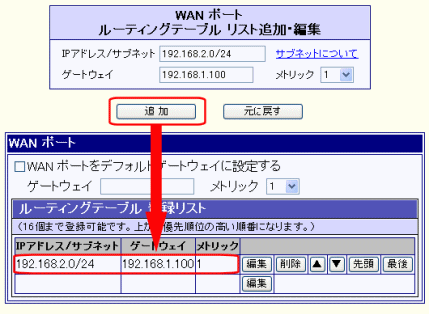

  5. ［追加］ボタンをクリックして下さい。


    入力したルーティングテーブル情報が登録リストに追加されます。


    　
     チェック！
    		登録リストの順番が、そのまま処理の「優先順位」になります。
    「追加したエントリが最後尾にある＝一番最後に処理される」ということになりますので、必要に応じて追加したエントリを移動して下さい。

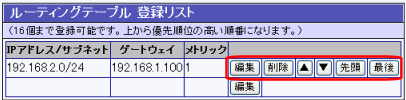

  エントリ右横のボタンについて
　 既存のエントリを編集（修正）、移動する際に使用します。
　
　 操作方法については 登録リストを有する画面に表示されるボタン （3-3.設定画面内のボタンの意味） を参照して下さい。

以上で「WANポートにルーティングテーブルを設定する」の設定は完了です。 　

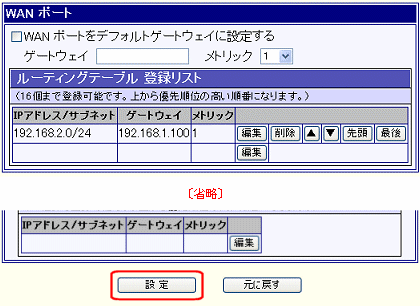

画面下の［設定］ボタンをクリックして下さい。


　
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
WANポート（スタティックルーティング設定） へ戻る
