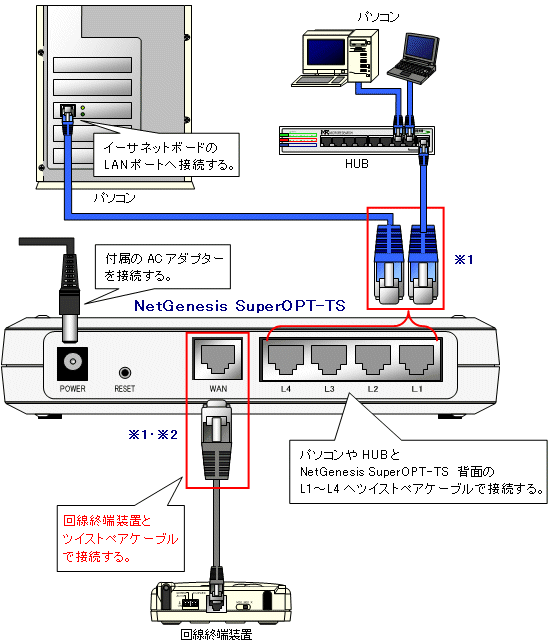

 POWER |
： |
電源アダプター用コネクタです。
付属の専用電源アダプターを接続します。 |
 |
| RESET |
： |
NetGenesis の設定を工場出荷値に戻すためのボタンです。
| → |
細い棒等でRESETボタンを押したまま、電源をONにすることにより、NetGenesis の設定が工場出荷値に戻ります。 |
| |
| ・ |
電源をONにした後、RESETボタンを10秒以上押し続けて下さい。 |
|
|
|
| WAN |
： |
WANポートです。
| → |
ツイストペアケーブルを使用して、ケーブル/xDSLモデム・メディアコンバータ・ONU等（回線終端装置）と接続します。（※1・※2） |
| |
（ローカルルータとして使用する場合、別ネットワークのHUB等のネットワーク機器と接続します。） |
| |
| ※1 |
： |
ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。 |
| ※2 |
： |
USBタイプのケーブル/xDSLモデムは接続できません。 |
|
|
|
| L1〜L4 |
： |
LANポート1〜4です。
| → |
ツイストペアケーブルを使用して、パソコンのイーサネットボードや他のHUB等と接続します。 |
| |
| ・ |
ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。 |
|
|
|
|
|
電源アダプターを接続する際は、しっかり奥まで差し込んで下さい。
接触不良のまま使用すると、動作不良や故障の原因となります。 |
|
|
