第2章　2-8-3 IPアドレスを指定する例2（グローバルIPアドレス）

2-8-3

IPアドレスを指定する例2（グローバルIPアドレス）

以下の環境・設定を例に説明します。


	フレッツ・ADSL接続（PPPoEクライアント機能）で、ISPから固定グローバルIPアドレスを8個取得している。（固定グローバルIPアドレスは「xxx.xxx.xxx.104～xxx.xxx.xxx.111」。）
	NetGenesisのWAN側をアンナンバード（unnumbered）に設定する。（IPアドレス変換は無効。）
	NetGenesisのDHCPサーバーを無効にする。
	NetGenesisのLANポート、及びLAN内の各パソコンに固定グローバルIPアドレスを設定する。

NetGenesisのWAN側をアンナンバード（unnumbered）に設定することにより、LAN内でグローバルIPアドレスを利用することが可能になります。

固定グローバルIPアドレスのうち、先頭の「xxx.xxx.xxx.104」（ネットワークアドレス）と最後の「xxx.xxx.xxx.111」は使用できません。

NetGenesisの設定

設定内容

LANポートIPアドレス

xxx.xxx.xxx.105
（サブネットマスク：255.255.255.248）

DHCPサーバー

使用しない。

WANポート

PPPoEクライアント機能を使用する・アンナンバード（unnumbered）
（IPアドレス変換機能を無効）

各パソコンのTCP/IP設定

	設定内容
IPアドレス	xxx.xxx.xxx.106～xxx.xxx.xxx.110
サブネットマスク	255.255.255.248
ゲートウェイ（デフォルトゲートウェイ）（ルータアドレス）	xxx.xxx.xxx.105 （NetGenesisのLANポートIPアドレス）
DNSサーバー（ネームサーバー）	xxx.xxx.xxx.105 （NetGenesisのLANポートIPアドレス）

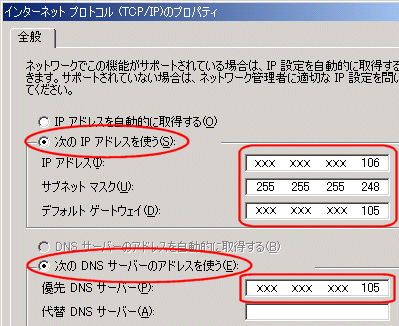

	Windows 2000のTCP/IP設定画面例

	Mac OS 7.6.x～9.2.2 のTCP/IP設定画面例

	NetGenesisの設定を行うにあたって
	NetGenesisの設定は、NetGenesis内部のフラッシュROMに書き込まれます。
	よって、LAN内の各パソコンでNetGenesisの設定を行う必要はありません。
	LAN内の1台のパソコンからNetGenesisの設定を1度だけ行えば、各パソコンで共用することができます。

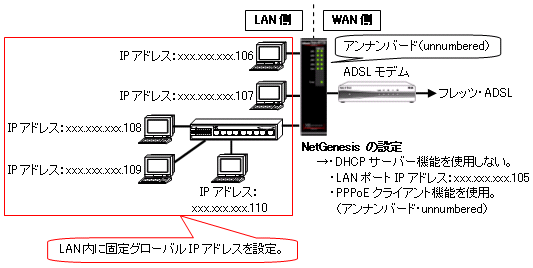

	イメージ図
	LAN内の各パソコンで必須となるのは、TCP/IP設定とWWWブラウザやメールソフトウェア等の設定です。
