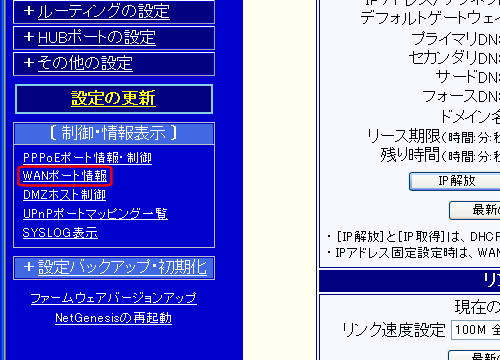

１７－２．WANポート情報

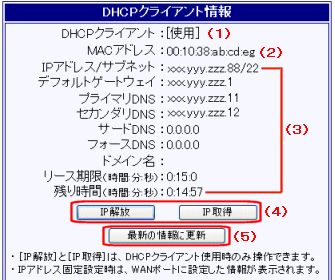

IPアドレス等取得成功の例

IPアドレス等の取得に成功した場合の、各表示項目について説明します。

(１)

「DHCPクライアント」の使用・未使用を表示します。

(２)

WANポートのMACアドレス（または「基本設定」画面でWANポートに設定したMACアドレス）が表示されます。

(３)

DHCPクライアントがDHCPサーバーから取得したIPアドレス等（※）が表示されます。

※	WANポートの「DHCPクライアント・IPアドレス自動取得」設定の「DNS情報の設定」欄にDNSサーバーのIPアドレスを設定した場合、設定したDNSサーバーのIPアドレスが表示されます。

(４)

DHCPサーバーから取得したIPアドレスを解放・再取得する際にクリックします。

IPアドレス等の解放・再取得を参照して下さい。

(５)

「WANポート情報」画面の表示内容を更新するときにクリックします。

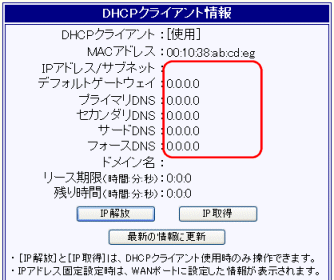

IPアドレス等取得失敗の例

IPアドレス等の取得に失敗した場合、以下の画面のように「IPアドレス/サブネット」欄等が空欄、「デフォルトゲートウェイ」や「プライマリDNS」欄等が「0.0.0.0」と表示されます。

この場合、以下の内容を確認して下さい。

IPアドレス等の解放・再取得

［IP解放］ボタンをクリックすることによりIPアドレスの解放を、［IP取得］ボタンをクリックするとIPアドレスの再取得を行うことが可能です。

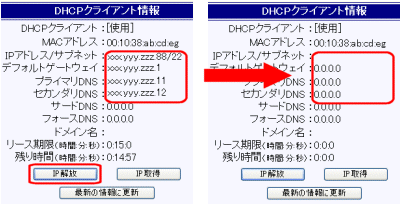

［IP解放］ボタン（IPアドレスの解放）

取得したIPアドレスを解放する場合、［IP解放］ボタンをクリックして下さい。

「IPアドレス/サブネット」欄等が空欄に、「デフォルトゲートウェイ」や「プライマリDNS」欄等が「0.0.0.0」になると解放完了です。

※	WANポートの「DHCPクライアント・IPアドレス自動取得」設定の「DNS情報の設定」欄にDNSサーバーのIPアドレスを設定した場合、IPアドレス解放後も設定したDNSサーバーのIPアドレスが表示されます。

メモ

［IP解放］ボタンをクリックしても、すぐにIPアドレスが解放されないことがあります。

この場合、少し時間をおいてから［最新の情報に更新］ボタンをクリックして下さい。

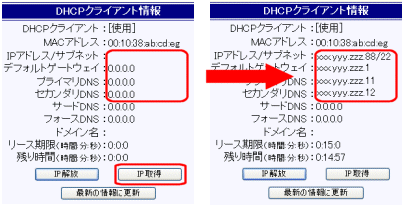

［IP取得］ボタン（IPアドレスの再取得）

IPアドレスの再取得を行う場合、［IP取得］ボタンをクリックして下さい。

再取得が完了すると「IPアドレス/サブネット」や「デフォルトゲートウェイ」、「プライマリDNS」等に取得した情報が表示されます。

メモ

［IP取得］ボタンをクリックしても、すぐにIPアドレスを取得できないことがあります。

この場合、少し時間をおいてから［最新の情報に更新］ボタンをクリックして下さい。

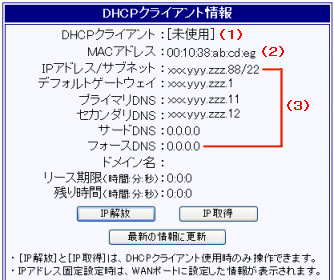

DHCPクライアント未使用（IPアドレス固定設定）時の例

DHCPクライアント未使用（IPアドレス固定設定）時の、各表示項目について説明します。

(１)	「DHCPクライアント」の使用・未使用を表示します。
(２)	WANポートのMACアドレス（または「基本設定」画面でWANポートに設定したMACアドレス）が表示されます。
(３)	WANポートの各動作モードの詳細設定画面に設定した情報が表示されます。
