1-3.各部の名称と各機器との接続
NetGenesisの前面（モニタランプ）と背面（コネクタ類）の名称と、各機器との接続方法について説明します。
各部の名称
各機器との接続
1.はじめに へ戻る
各部の名称
NetGenesisの各部の名称について説明します。
以下を参照して下さい。
各部の名称
前面（モニタランプ）
POWER
：
NetGenesis の電源がONのときに点灯します。
L1〜L4、WAN
：
各ポートの状態、リンク速度を表します。
1000Mbps
：
1000Mbpsリンク時の各ポートの状態を表します。
・点灯
：
1000Mbpsでリンク確立中。
・点滅
：
データ通信中。
10/100Mbps
：
10/100Mbpsリンク時の各ポートの状態を表します。
・点灯
：
10Mbps、もしくは100Mbpsでリンク確立中。
・点滅
：
データ通信中。
STATUS
4
：
WANポートの動作状態を表します。
《 動作モード：PPPoEクライアント（IPアドレス自動取得/固定/アンナンバード） 》
・点灯
：
PPPoE接続完了。
・点滅（500ms間隔）
：
PPPoE未接続。
・点滅（200ms間隔 5秒間）
：
Case1）
IPマスカレード有効時、同時処理最大セッション数（2048）に達した。
この場合、SYSLOGメッセージに
"IP Masquerade session table full"
が出力されます。
Case2）
NAT変換時、FTPプロトコル及びWindows Messengerプロトコルの同時処理最大セッション数（512）に達した。
この場合、SYSLOGメッセージに
"NAT: Session table full"
が出力されます。
《 動作モード：DHCPクライアント（IPアドレス自動取得） 》
・点灯
：
IPアドレス自動取得完了。
・点滅（500ms間隔）
：
IPアドレス未取得。
・点滅（200ms間隔 5秒間）
：
IPマスカレード同時処理最大セッション数（2048）に達した。
この場合、SYSLOGメッセージに
"IP Masquerade session table full"
が出力されます。
《 動作モード：IPアドレス固定（IPアドレス固定/アンナンバード/ローカルルータ） 》
・点滅（200ms間隔 5秒間）
：
Case1）
IPマスカレード有効時、同時処理最大セッション数（2048）に達した。
この場合、SYSLOGメッセージに
"IP Masquerade session table full"
が出力されます。
Case2）
NAT変換時、FTPプロトコル及びWindows Messengerプロトコルの同時処理最大セッション数（512）に達した。
この場合、SYSLOGメッセージに
"NAT: Session table full"
が出力されます。
参考：LEDの点滅間隔について
LEDの点滅間隔については、以下を参考にして下さい。
500ms間隔
200ms間隔
STATUS
1〜3
：
未使用。（点灯/点滅しません。）
背面（各コネクタ、RESETスイッチ）
9VDC
：
電源アダプター用コネクタです。
付属の専用電源アダプターを接続します。
チェック！
電源アダプターを接続する際は、しっかり奥まで差し込んで下さい。
接触不良のまま使用すると、動作不良や故障の原因となります。
RESET
：
NetGenesis の設定を工場出荷値に戻すためのボタンです。
→
細い棒等でRESETボタンを押したまま、電源をONにすることにより、NetGenesis の設定が工場出荷値に戻ります。
●
電源をONにした後、RESETボタンを10秒以上押し続けて下さい。
WAN
：
WANポートです。
→
ツイストペアケーブルを使用して、ケーブルモデム・ADSLモデム・メディアコンバータ・ONU等（回線終端装置）と接続します。（※1・※2）
（ローカルルータとして使用する場合、別ネットワークのHUB等のネットワーク機器と接続します。）
※1
：
ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。
※2
：
USBタイプの回線終端装置は接続できません。
L1〜L4
：
LANポート1〜4です。
→
ツイストペアケーブルを使用して、パソコンのイーサネットボードや他のHUB等と接続します。
・
ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。

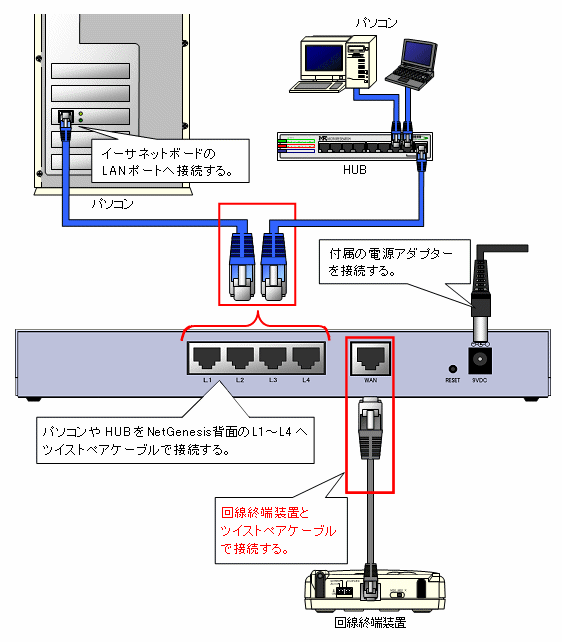

各機器との接続
以下のように NetGenesis と 各機器を接続して下さい。
■
1000Mbpsで通信を行う場合は、カテゴリ5eかカテゴリ6のツイストペアケーブルを使用して下さい。
■
L1〜L4ポート、WANポートは、ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。
■
WANポートにUSBタイプの回線終端装置を接続することはできません。
NetGenesis のLANポートIPアドレスを変更する場合
−アンナンバード（unnumbered）機能を使用する場合等−
NetGenesis のLANポートIPアドレスを工場出荷値
（192.168.0.1/24）
（※）から変更する場合
（NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合）
、必ず
既存のLANにNetGenesisを追加する手順
を参照して下さい。
※「/24」は「255.255.255.0」に該当します。
先頭へ戻る
