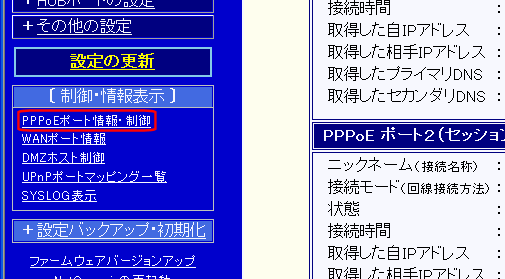

１７－１．PPPoEポート情報・制御

最新の情報に更新 （ボタン）

表示内容を更新する場合にクリックします。

（リアルタイムでは表示されません。）

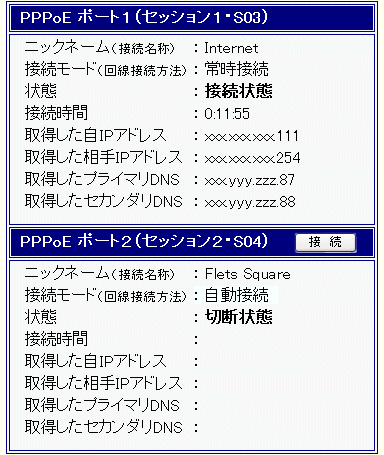

PPPoE ポート１（セッション１・S03）
PPPoE ポート２（セッション２・S04）

の表示エリア
（各セッションのタイトルバー）

各ポートの回線接続方法の設定（※1）によって、表示内容が異なります。

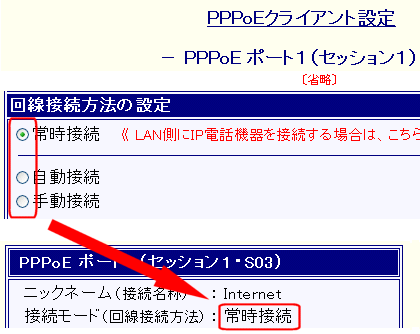

※1：	「回線接続方法の設定」の情報は、「PPPoEポート情報・制御」画面（本画面）の「接続モード（回線接続方法）」欄に表示されます。

回線接続方法の設定：自動接続 または 手動接続

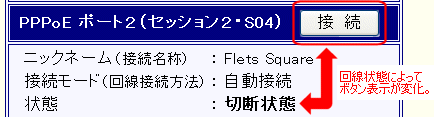

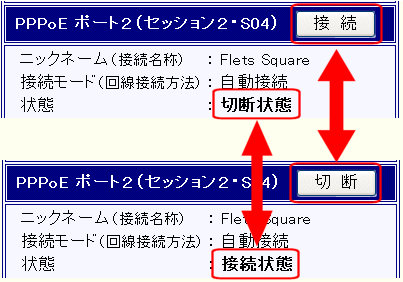

［接続］または［切断］ボタンが表示されます。

その時の回線状態（※2）によって、ボタン表示が変わります。

※2：	「回線状態」は、「PPPoEポート情報・制御」画面（本画面）の「状態」欄に表示されます。

・回線切断状態：［接続］ボタンが表示されます。
・回線接続状態：［切断］ボタンが表示されます。

メモ

回線切断から5秒以内に再度［手動接続］を行った場合、手動接続は行われません。

　
表示されているボタンをクリックすることにより、回線の接続、または切断が可能です。

手動接続に失敗する場合

手動接続に失敗する場合は、17-5.SYSLOG表示を参照して下さい。

自動接続時に表示されるエラーメッセージ

各ポートの回線接続方法の設定で「自動接続」を選択し、かつ「PPPoEポート情報・制御」画面（本画面）を開いたまま放置した場合、［接続］［切断］ボタンを押すと以下のようなエラーメッセージが表示されることがあります。

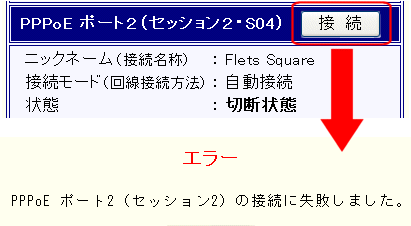

［接続］ボタンをクリックした場合に表示されるエラーメッセージ

LAN内の別のパソコンの操作等によって自動接続が行われた等、すでに回線が接続された状態の場合、以下のエラーメッセージが表示されます。

［切断］ボタンをクリックした場合に表示されるエラーメッセージ

各ポートの無通信自動切断の設定を行い、かつ「送信無通信時間」「受信無通信時間」が満了となり、自動的に回線が切断された場合、以下のエラーメッセージが表示されます。

［接続］［切断］ボタンをクリックする前に、［最新の情報に更新］ボタンをクリックすることをお勧めします。

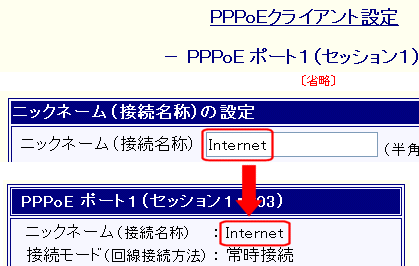

ニックネーム（接続名称）

各ポートのニックネーム（接続名称）に設定した内容が表示されます。

接続モード（回線接続方法）

（前記の通り）各ポートの回線接続方法の設定によって、表示内容が異なります。

状態

その時の回線状態を表します。

「接続状態」、「切断状態」、「待機中」の3つの中の1つが表示されます。

・接続状態	：	回線が接続されていることを表します。
・切断状態	：	回線が切断されていることを表します。（※3）
・待機中	：	PPPoEによる認証処理中、あるいは再接続待ち状態（前項目の「接続モード」が「常時接続」の時のみ）であることを表します。（※3）

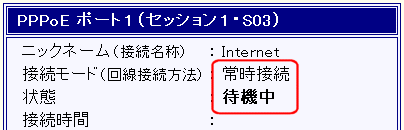

※3：	「常時接続」設定時に「切断状態」や「待機中」と表示されている場合、「回線障害等、何らかの原因によって回線が切断されている（あるいは接続ができない状態になっている）」と考えられます。

	この場合は 17-5.SYSLOG表示を参照して下さい。

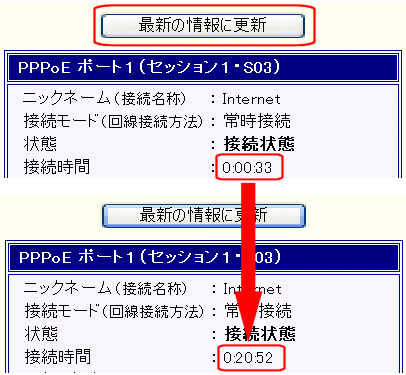

接続時間

回線が接続されてから経過した時間を表します。

「PPPoEポート情報・制御」画面（本画面）の（前項目の）「状態」欄が「切断状態」の場合、表示されません。

［最新の情報に更新］ボタンをクリックすることにより、更新されます。

取得した自IPアドレス

取得した相手IPアドレス

「取得した自IPアドレス」は接続先サーバーから（自動）取得したIPアドレスを、「取得した相手IPアドレス」は接続先サーバーのIPアドレスを表します。

◆	PPPoE セッション1使用時で、かつPPPoE動作モードが IPアドレス固定（1～16個）またはアンナンバード（unnumbered）の場合、「取得したIPアドレス」「取得した相手IPアドレス」ともに「0.0.0.0」になります。

取得したプライマリDNS

取得したセカンダリDNS

接続時に接続先サーバーから取得した「プライマリDNS」「セカンダリDNS」を表します。

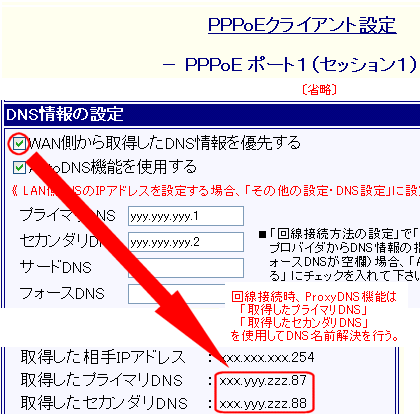

◆	各ポートの DNS情報の設定の「WAN側から取得したDNS情報を優先する」にチェックが入っている場合、NetGenesisのProxyDNS機能が（回線接続時に）DNS名前解決を行う際、「取得したプライマリDNS」「取得したセカンダリDNS」の情報を使用します。
	（回線接続時は、「DNS情報の設定」の「プライマリ～フォースDNS」欄の情報を使用しません。）
