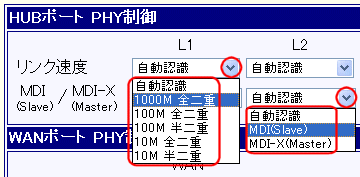

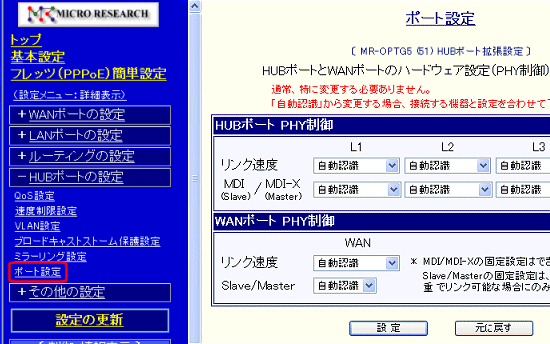

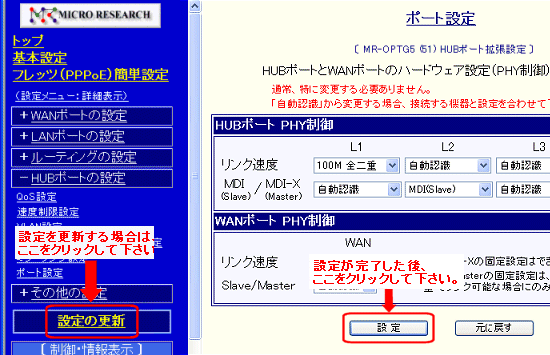

14-6.ポート設定 HUBポートとWANポートのハードウェア設定（PHY制御）について説明します。 メニューの「HUBポートの設定」をクリックして、［ポート設定］をクリックして下さい。 「ポート設定」画面が開きます。 HUBポートの各ポート（L1〜L4）のリンク速度とMDI/MDI-X（Slave/Master）を、それぞれ個別に設定することが可能です。 工場出荷値は全て「自動認識」（Auto）になっています。 設定を変更する場合は、［▼］をクリックしてリンク速度やMDI/MDI-X（Slave/Master）を選択して下さい。  チェック！ WANポートは10/100MのMDI/MDI-Xの固定設定はできません。 また、1000MのSlave/Masterの固定設定は、1000M全二重でリンク可能な場合のみ有効です。 　 −設定を変更する際の注意− 「自動認識」から変更する場合、接続する機器と設定を合わせて下さい。 　リンク設定の例） 　 ・HUBポート L1 リンク設定 ：100M 全二重   ・L1に接続した端末（PC等）のリンク設定 ：100M 全二重 　 　⇒ 問題なし。     ・HUBポート L1 リンク設定 ：100M 全二重   ・L1に接続した端末（PC等）のリンク設定 ：100M 半二重 　 　⇒ 問題あり。 　 《接続する機器と設定が合っていない》 　 パケットロスやデータ再送等が発生する可能性が あります。 　 （速度低下の原因となります。） 　 設定が完了した後、［設定］ボタンをクリックして下さい。 　 全ての設定が完了した場合は、 左のメニューの   設定の更新   をクリックして下さい。 　 "設定の更新" と "NetGenesisの再起動" を行って下さい。 　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 　 （NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） 　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 14.HUBポートの設定 へ戻る
