| 不要なフラッディングトラフィックによるネットワーク障害（通信エラーやパフォーマンス低下）から、ネットワークを保護するための設定について説明します。 |
| ※ |
ブロードキャスト |
： |
同一ネットワーク内の全ノード（PCやHUB等の機器）を対象とした一斉同報通信です。 |
|
| ネットワーク内の機器の障害等によってブロードキャストパケットが大量に送信された場合（ブロードキャストストーム）、ネットワーク全体のパフォーマンスが低下したり通信エラーが発生する等、ネットワーク障害が発生します。 |
| ブロードキャストストーム発生時の例） |
 |
|
| このような場合、ブロードキャストストーム保護設定を行うことにより、ブロードキャストストームによるネットワーク障害からネットワークを保護することが可能です。 |

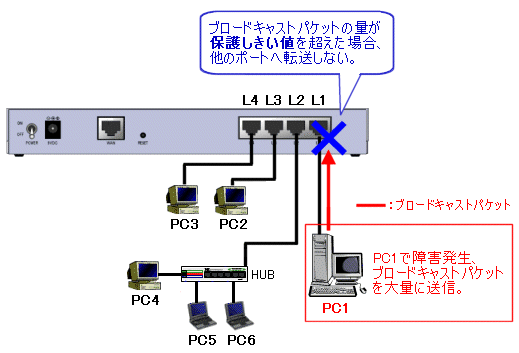

| ブロードキャストストーム保護設定時の例） |
 |
|
| |

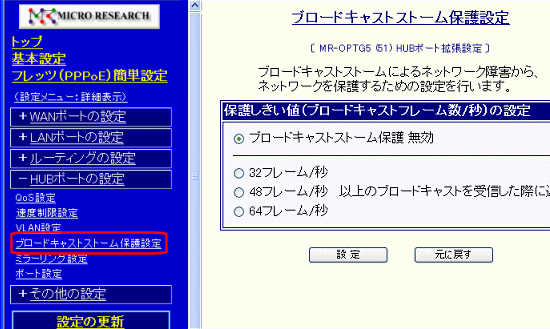

- メニューの「HUBポートの設定」をクリックして、［ブロードキャストストーム保護設定］をクリックして下さい。
「ブロードキャストストーム保護設定」画面が開きます。

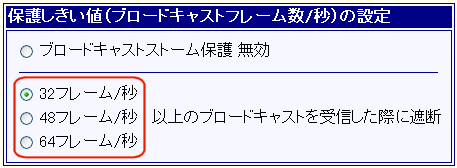

- ［保護しきい値］を選択して下さい。
 |
32フレーム/秒 |
： |
1秒間に32フレーム以上のブロードキャストを受信した際に、ブロードキャストパケットを遮断します。 |
|
| |
48フレーム/秒 |
： |
1秒間に48フレーム以上のブロードキャストを受信した際に、ブロードキャストパケットを遮断します。 |
|
| |
64フレーム/秒 |
|
1秒間に64フレーム以上のブロードキャストを受信した際に、ブロードキャストパケットを遮断します。 |
|
|

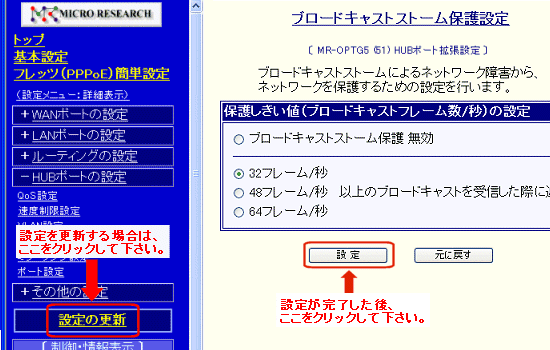

| 設定が完了した後、［設定］ボタンをクリックして下さい。 |
|
|
 |
| 全ての設定が完了した場合は、 |
| 左のメニューの |
設定の更新 |
をクリックして下さい。 |
|
| |
"設定の更新" と "NetGenesisの再起動" を行って下さい。 |
| |
詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 |
| |
（NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） |
 |
| |
引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 |
|
14.HUBポートの設定 へ戻る |
