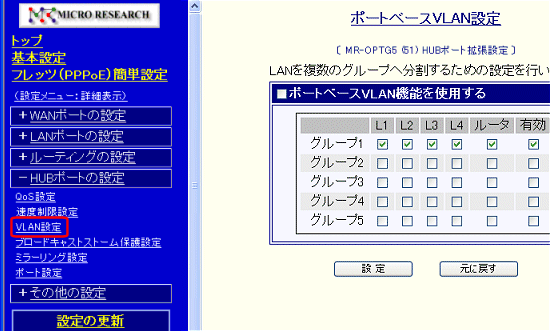

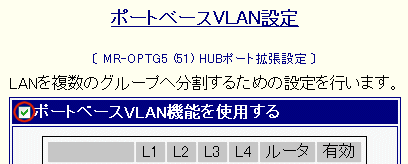

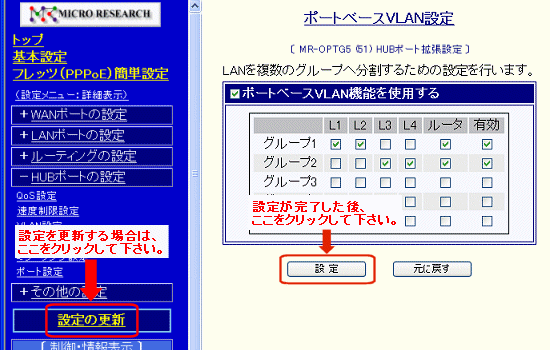

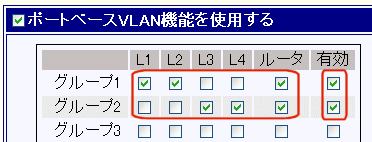

14-2.ポートベースVLAN設定 各ポートをグループ化するための設定について説明します。 本設定を行うことにより、異なるグループとの通信を遮断することが可能になり、プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能になります。 　VLAN 未設定時）      　 HUBポート（L1〜L4）の通信は特に制限無し。 　 プライバシー侵害やウィルス・ワーム等の2次感染の恐れ有り。 　VLAN 設定時）      　 異なるグループ間の通信を遮断。 　   L1 L2 L3 L4 L1 − ○ × × L2 ○ − × × L3 × × − ○ L4 × × ○ − L1とL2は同じグループなので通信可能。 L3とL4は同じグループなので通信可能。 　 プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能。 　 　※ HUBポート（L1〜L4）だけでなく、ルータポートも含めてグループ化することが可能です。 　 （インターネット接続不許可のグループを作成することも可能です。） 　 詳しくは 設定方法 を参照して下さい。 【 設定方法 】 メニューの「HUBポートの設定」をクリックして、［VLAN設定］をクリックして下さい。 「ポートベースVLAN設定」画面が開きます。 　 ［ポートベースVLAN機能を使用する］にチェックを入れて下さい。 　 グループ化するポートにチェックを入れ、［有効］にチェックを入れて下さい。 （［有効］にチェックを入れないと、そのグループが有効になりません。） 最大5グループまで作成可能です。 　参考：VLAN設定例 　 L1〜L4 ： HUBの各ポートです。 　 ルータ ： NetGenesis内部のLANポートです。    各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 　    　端末− 各ポートの位置関係（略図） HUBポート （L1〜L4） ルータポート （LANポート） <ルータ処理> WANポート −インターネット 　    例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 　 　  チェック！ グループのインターネット接続（及び設定画面へのログオン）を許可する場合、必ず「ルータ」ポートにチェックを入れて下さい。 ルータポート インターネット接続 設定画面へのログオン チェック有り ○ ○ チェック無し × × 設定が完了した後、［設定］ボタンをクリックして下さい。 　 全ての設定が完了した場合は、 左のメニューの   設定の更新   をクリックして下さい。 　 "設定の更新" と "NetGenesisの再起動" を行って下さい。 　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 　 （NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） 　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 14.HUBポートの設定 へ戻る
