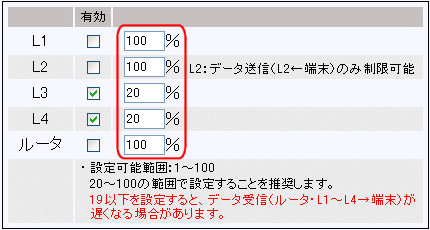

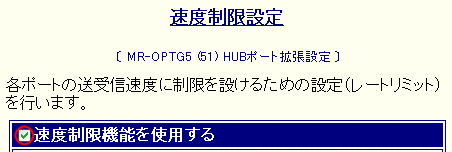

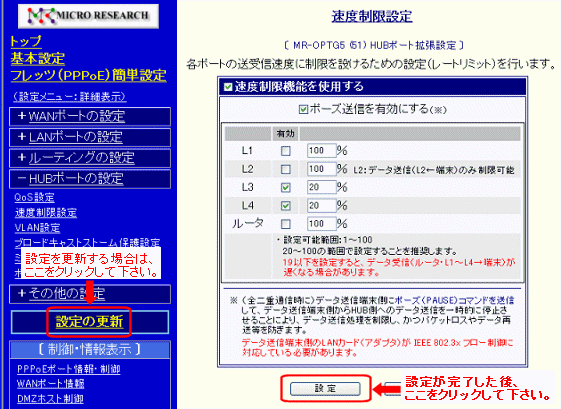

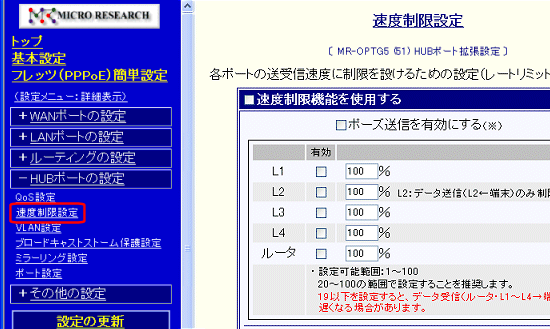

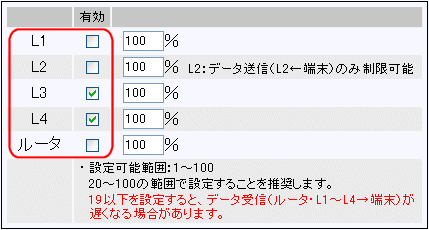

14-2.速度制限設定 各ポートの通信速度に制限を設けるための設定について説明します。 環境例） 　 メニューの「HUBポートの設定」をクリックして、［速度制限設定］をクリックして下さい。 「速度制限設定」画面が開きます。 　 ［速度制限機能を使用する］にチェックを入れて下さい。 　 ポーズ送信を有効にする場合、「ポーズ送信を有効にする」にチェックを入れて下さい。 ポーズ送信を有効にすることにより、ポーズ(PAUSE)コマンドを用いて端末側のデータ送信を一時的に停止させることができます。 これにより、パケットロスやデータ再送等を防ぐことができます。 (全二重通信時のみ有効) 　 速度制限を設定するポートを選択して下さい。 「有効」にチェックを入れたポートに速度制限が適用されます。 　  L1〜L4 ： HUBの各ポートです。 　  ルータ ： NetGenesis内部のLANポートです。 各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 　端末− 各ポートの位置関係（略図） HUBポート （L1〜L4） ルータポート （LANポート） <ルータ処理> WANポート −インターネット 例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 　 通信速度の上限を入力して下さい。 「1〜100％」まで設定可能です。  メ モ  速度制限は1％単位でのみ設定できます。 「1.5％」等、小数点を含む設定はできません。 −  速度制限設定時の注意 ・補足 − 　 「ルータ」ポートの速度制限を100％（最大速度）に設定する（もしくは速度制限しない）ことを推奨します。 　 L2ポートは特権ポートです。 　 送信（端末→L2）方向のみ速度制限可能です。 受信（L2→端末）方向の速度制限はできません。 　 速度制限に「19%」以下を設定すると、データ受信（ルータ・L1〜L4→端末）が遅くなる場合があります。 　 速度制限は数値の低い（遅い）方が優先されます。 　 例えばこの場合、以下のように制限されます。 L1 - L2間の送受信 制限無し L1 - L3（L4）間の送受信 20％ L1 - ルータ間の送受信 60％ L2 - ルータ間の送受信 60％ L2 - L3（L4）間の送受信 20％ L3（L4） - ルータ間の送受信 20％ 　 QoS設定と速度制限設定の両方を行った場合、通信速度の遅い方が優先されます。 設定が完了した後、［設定］ボタンをクリックして下さい。 　 全ての設定が完了した場合は、 左のメニューの   設定の更新   をクリックして下さい。 　 "設定の更新" と "NetGenesisの再起動" を行って下さい。 　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 14.HUBポートの設定 へ戻る
