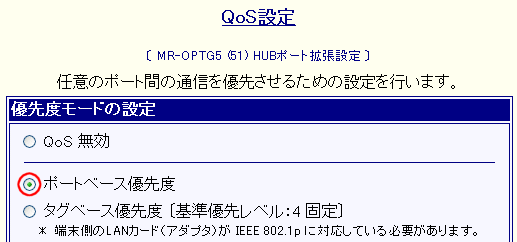

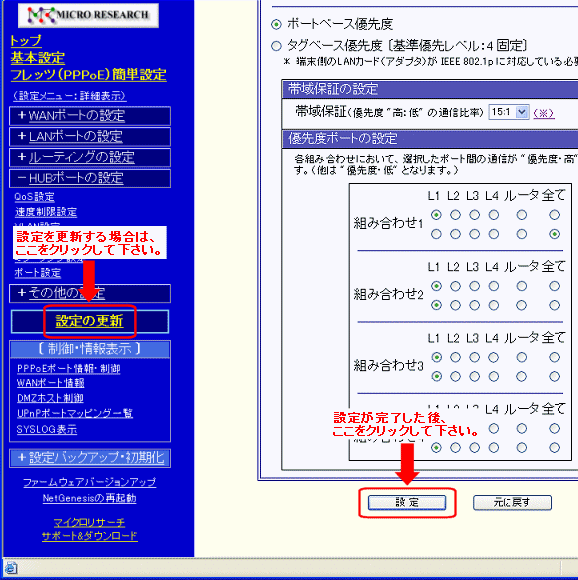

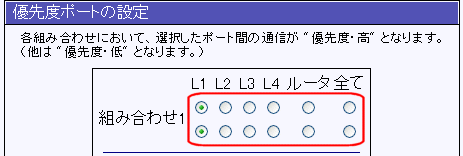

14-1-1.ポートベース優先度の設定 NetGenesisの各ポート（L1～L4、ルータ）毎に、通信の優先度（"高・中・通常・低" の4段階）を割り当てるための設定について説明します。 本設定を行うことにより、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させること等が可能となります。 ポートベース優先度を設定した例） ＊ QoS設定は「通信速度が遅い回線」では、十分な効果が得られない場合があります。 　 メニューの「HUBポートの設定」をクリックして、［QoS設定］をクリックして下さい。 「QoS設定」画面が開きます。 　 ［ポートベース優先度］を選択して下さい。 　  チェック！ ポートベース優先度とタグベース優先度の併用はできません。 　 ［帯域保証］で［▼］をクリックし、優先度 "高：低" の通信比率を選択して下さい。 "優先度・高" のポートと "優先度・低" のポートの通信が同時に発生した場合、"優先度・低" のポートの通信が1回処理されるのに対し、"優先度・高"のポートの通信はn回処理されます。（n = 15/10/5/2） 　 「優先度ポートの組み合わせ」を設定して下さい。 選択したポート間の通信が"優先度・高"になります。 　  L1～L4 ： HUBの各ポートです。 　  ルータ ： NetGenesis内部のLANポートです。 　 全て ： L1～L4、ルータポート全てを対象とします。    各ポートの（NetGenesis内部の）位置関係は以下のようになっています。    　端末－ 各ポートの位置関係（略図） HUBポート （L1～L4） ルータポート （LANポート） <ルータ処理> WANポート －インターネット    例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1～L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 ポートの組み合わせ例) 「L1 - L2ポート」間の通信が"優先度・高"になります。 「L1 - ルータポート」間の通信が"優先度・高"になります。 「L1 - 全てのポート」間の通信が"優先度・高"になります。 　  メ モ  ポートの組み合わせは4つまで登録可能です。 　  チェック！ QoS設定と速度制限設定の両方を行った場合、通信速度の遅い方が優先されます。 設定が完了した後、［設定］ボタンをクリックして下さい。 設定が完了した後、［設定］ボタンをクリックして下さい。 　 全ての設定が完了した場合は、 左のメニューの   設定の更新   をクリックして下さい。 　 "設定の更新" と "NetGenesisの再起動" を行って下さい。 　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 　 （NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） 　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 14-1.QoS設定 へ戻る 14.HUBポートの設定 へ戻る
