12-4.ファイアウォール設定

ファイアウォール（IPフィルタ）の設定について説明します。

はじめに
  ファイアウォール（IPフィルタ）の設定を行うには、TCP/IPプロトコルの知識が必要です。
　 誤った設定を行うと、NetGenesisが正常に動作しなくなる原因となりますので、注意して下さい。
  弊社インターネットホームページの「サポート＆ダウンロード」にて、ファイアウォール設定例を公開しています。
　 http://www.mrl.co.jp/support.htm
　
　＊ 上記のURLへアクセスするためには、インターネット接続の設定が完了している必要があります。
  登録可能なIPフィルタ情報数は最大64個です。
　 工場出荷値の情報（4個）を残したままIPフィルタ情報を追加登録する場合、60個まで登録可能です。

　
以下の内容を参照して下さい。
　仕様と工場出荷値
　設定手順
　
12.LANポートの設定 へ戻る
仕様と工場出荷値

ファイアウォール（IPフィルタ）の仕様と工場出荷値について説明します。
  NetGenesisのファイアウォール（IPフィルタ）仕様
　 NetGenesisのファイアウォール（IPフィルタ）仕様は以下の通りです。
  レイヤー3フィルタリング制御
　 IPフレーム、及びICMPフレームをフィルタリング制御の対象とします。
その他のレイヤー3プロトコル（IPX等）は全て遮断します。
  レイヤー4フィルタリング制御
　 TCP、UDP、GRE、ESP、AH、EtherIPをフィルタリング制御の対象とします。
（その他のレイヤー4プロトコルについては、プロトコル番号を指定することにより、フィルタリング制御が可能。）
　 また、TCP/UDPについては以下のフィルタリング制御を行うことが可能です。
　
・TCP制御 ： ポート番号とフラグの監視をします。
・UDP制御 ： ポート番号の監視をします。
  NetGenesisの工場出荷値
　 NetGenesisの工場出荷値では、以下の制御を行います。
  NetBIOS on TCP/IPを遮断（TCPプロトコル及びUDPプロトコル）
  Microsoft-DSを遮断（TCPプロトコル及びUDPプロトコル）
　 　※同一LAN内での利用は可能です。
  IPフィルタの動作
　 登録リストは優先順位の高い順番になっています。
　 NetGenesisを通るIPフレームは登録リストの登録順に従ってフィルタリングされます。
 動作例）
 ・ 設定されていないIPフレームは透過（PASS）する。
 ・ NetGenesisのLAN側からWAN側へのIPフレームをIPフィルタの対象とする。
（登録したIPフィルタ情報に合致した場合は遮断・CUTする。）
　 DMZホスト機能・有効時、及びIPマスカレードテーブルを設定しても、ファイアウォール（IPフィルタ）の設定で遮断（WAN側→LAN側）するように設定したプロトコル・ポート番号は、ファイアウォール（IPフィルタ）の設定に基づき遮断されます。
詳しくは 10.サーバー公開を行う −IPアドレス変換有効時− （IPマスカレードテーブル設定とDMZホスト機能の設定） を参照して下さい。
　
12-4.ファイアウォール設定 へ戻る
設定手順

ファイアウォール設定の手順（IPフィルタ情報の登録）について説明します。

設定画面のメニューの「LANポートの設定」の中の、［ファイアウォール設定］をクリックして下さい。


　
IPフレームの透過と遮断について
工場出荷値では［設定されていないIPフレームは透過（PASS）する］が選択されています。
通常はそのまま変更せず、既存のIPフィルタ情報に設定を追加することを推奨します。
［設定されていないIPフレームは遮断（CUT）する］へ変更する場合、設定したい内容を明確化し、LAN管理者等と相談の上、慎重に設定して下さい。
［設定されていないIPフレームは遮断（CUT）する］に設定する場合、設定を誤るとNetGenesisの設定画面へログオンできなくなることがあります。
　例） ・パソコンのTCP/IP設定が「自動取得」になっている。
　 ・NetGenesisのDHCPサーバーを使用する。
　
 → NetGenesisのDHCPサーバーへの接続を許可するためのIPフィルタ情報を登録し忘れると、パソコンがNetGenesisからIPアドレスを取得できなくなるため、NetGenesisの設定画面へログオンできなくなります。
（参考 NetGenesisのDHCPサーバーへの接続を許可するためのIPフィルタ情報）
この場合、以下の2通りの対処法があります。
　 対処法 その1） NetGenesis背面のRESETボタンを使用する
     NetGenesis背面のRESETボタンを使用することにより、NetGenesisの全ての設定を工場出荷値に戻すことが可能です。（この場合、NetGenesisの再設定が必要です。）
　 RESETボタンについては以下を参照して下さい。
　
　Q&A集 全ての設定を工場出荷値に戻したい
　
　※ RESETボタンを使用した後、パソコンを再起動して下さい。
　 対処法 その2） パソコンのIPアドレスを「自動取得」から「IPアドレスを固定」に変更する
     パソコンのIPアドレスをNetGenesisのLANポートIPアドレスと同一ネットワークのIPアドレスに設定することにより、NetGenesisの設定画面へログオンできるようになります。
　 それぞれ、使用するオペレーティングシステムに応じて以下を参照して下さい。
　
2-1.Windows Vista のTCP/IP設定 （IPアドレスを指定する）
2-2.Windows XP のTCP/IP設定 （IPアドレスを指定する）
2-3.Windows 2000 のTCP/IP設定 （IPアドレスを指定する）
2-4.Windows 98/Me のTCP/IP設定 （IPアドレスを指定する）
2-5.Mac OS X のTCP/IP設定 （IPアドレスを指定する）
2-6.Mac OS 9.x のTCP/IP設定 （IPアドレスを指定する）
　
本設定画面は設定項目が多いため、WWWブラウザを全画面表示にすると、作業を行いやすくなります。
　
  1. 登録リスト 最後のエントリの下の［編集］ボタンをクリックして下さい。


    　
    「ファイアウォール リスト追加・編集」画面が表示されます。


    　
  2. ［Action］の行の設定を行います。


    　
      Action
    フィルタリング動作を指定します。
    ［▼］をクリックし、候補の中から選択して下さい。
    PASS（透過） 各設定に従い、指定したIPフレームを透過します。
    CUT（遮断） 各設定に従い、指定したIPフレームを遮断します。
    NC_CUT（未接続時・遮断） WANポートの動作モード設定でPPPoE接続使用時に、回線未接続時のみ遮断します。
    回線接続時は透過します。
    　
      IN と OUT
    INはNetGenesisの入力ポートを、OUTはNetGenesisの出力ポートを設定し、NetGenesisを経由する対象IPフレームを指定します。
    INとOUTは両方を必ず設定して下さい。
    ［▼］をクリックし、候補の中から選択して下さい。
    any WANポート、ＬANポート、PPPoEポート1、PPPoEポート2、及びNetGenesisのアプリケーション、全ポートが対象となります。
    wan WANポートです。（※1）
    lan LANポートです。（※2）
    PPPoE1 PPPoEポート1（セッション1）です。
    PPPoE2 PPPoEポート2（セッション2）です。
    own_app NetGenesisのアプリケーション（ProxyDNS、SNTPサーバー・クライアント等）です。（※3）
    　※1： WANポートで以下の動作モードを選択した場合に該当します。
    　・ DHCPクライアント IPアドレス自動取得 ［IPマスカレード変換有効］
    　・ IPアドレス固定（1〜16個） ［IPマスカレード変換有効］
    　・ IPアドレス固定 アンナンバード（unnumbered） ［IPアドレス変換無効］
    　・ ローカルルータ ［IPアドレス変換無効］
    　※2： INとOUTの両方を［lan］に設定してもHUB間のフィルタリングはできません。
    　※3： NetGenesisのLANポートIPアドレスを対象とする場合、対象ポートを「own_app」にします。
    　
    　 【 参考例 】
    設定例 対象となるIPフレーム
    例1 ［IN］=［wan］ WANポートからLANポートへのIPフレームを対象とする。
    ［OUT］=［lan］
    例2 ［IN］＝［lan］ LANポートからNetGenesisのアプリケーションへのIPフレームを対象とする。
    ［OUT］＝［own_app］
    例3 ［IN］＝［own_app］ NetGenesisのアプリケーションからWANポートへのIPフレームを対象とする。
    ［OUT］＝［wan］
    例4 ［IN］＝［PPPoE1］ PPPoEポート1（セッション1）からLANポートへのIPフレームを対象とする。
    ［OUT］＝［lan］

  3. ［IP/Mask］の行の設定を行います。
    　※ 本設定は必須ではありません。必要に応じて設定を行って下さい。


    　
      IP/Mask Src.
    　 送信元（Source）のIPアドレスやネットワークアドレスを指定します。
    　 入力欄に「IPアドレス/サブネットマスクのビット数」を入力して下さい。
    サブネットマスクのビット数を入力しない場合は、ユニキャストIPアドレス（/32）となります。
    　
      IP/Mask Dst.
    　 送信先（Destination）のIPアドレスやネットワークアドレスを指定します。
    　 IP/MaskのSrc.と同じ要領で入力して下さい。
    　
    　
    　＊ サブネットマスクのビット数については、付録・IPアドレス範囲（IPアドレス/サブネット） 早見表 を参考にして下さい。
    　 （WWWブラウザの別ウィンドウが開きます。）
    　
    　 【 IP/MaskのSrc.とDst.の設定について 】
     Case1）［Src.］と［Dst.］の両方を設定した場合
    　　→ ［Src.］で指定したアドレスから発信され、［Dst.］で指定した送信先に送られるIPフレームを対象とします。
     Case2）［Src.］のみを設定した場合
    　　→ ［Src.］で指定したアドレスから発信された、全てのIPフレームを対象とします。
     Case3）［Dst.］のみを設定した場合
    　　→ ［Dst.］で指定した送信先に送られる、全てのIPフレームを対象とします。
     Case4）［Src.］と［Dst.］の両方とも設定しない場合
    　　→ 送信元、送信先のアドレスによる特定はなく、全てのIPフレームを対象とします。
    　
      IP/MaskのANDとOR
    Src.とDst.の両方を設定した場合に選択して下さい。
    AND ［Src.］と［Dst.］の両方の条件が合致した場合のみを対象とします。
    OR ［Src.］と［Dst.］のどちらか片方の条件が合致した場合を対象とします。
    　
    　 【 参考例 】
    対象とするアドレス   IP/Maskの設定
    例1 　以下のネットワークを対象とする
    　　・ネットワークアドレス：192.168.0.0
    　　・サブネット：/24（255.255.255.0）    		 192.168.0.0/24
    例2 　以下のネットワークを対象とする
    　　・ネットワークアドレス：192.168.0.128
    　　・サブネット：/25（255.255.255.128）    		 192.168.0.128/25
    例3 　IPアドレス：192.168.0.88 を対象とする 192.168.0.88
    例4 　以下のIPアドレス範囲をを対象とする
    　　・IPアドレス：192.168.0.80〜95    		 192.168.0.80/28
    　
    　
    　＊    		 　
    上記以外のサブネット値については、付録・IPアドレス範囲（IPアドレス/サブネット） 早見表 を参考にして下さい。
    　 （WWWブラウザの別ウィンドウが開きます。）

  4. ［Port No］の行の設定を行います。
    　※ 本設定は必須ではありません。必要に応じて設定を行って下さい。


    　
      Port No. Src.
    送信元（Source）のプロトコルやサービスのポート番号を指定します。
    入力欄にポート番号を入力して下さい。
    　
      Port No. Dst.
    送信先（Destination）のプロトコルやサービスのポート番号を指定します。
    入力欄にポート番号を入力して下さい。
    　※ ［Src.］及び［Dst.］入力欄は、ポート番号とポート番号の間に「/」を入れることで、範囲を指定することができます。
    　 例 ： 「20/23」 ＝ 20（ftp-data）から 23（telnet）まで。
    　
    　 【 Port No.のSrc.とDst.の設定について 】
     Case1）［Src.］と［Dst.］の両方を設定した場合
    　　→ ［Src.］で指定したポート番号から発信され、［Dst.］で指定したポート番号へ送られるIPフレームを対象とします。
     Case2）［Src.］のみを設定した場合
    　　→ ［Src.］で指定したポート番号から発信された、全てのIPフレームを対象とします。
     Case3）［Dst.］のみを設定した場合
    　　→ ［Dst.］で指定したポート番号に送られる、全てのIPフレームを対象とします。
     Case4）［Src.］と［Dst.］の両方とも設定しない場合
    　　→ 送信元、送信先のポート番号による特定はなく、全てのIPフレームを対象とします。
    　
      Port NoのANDとOR
    Src.とDst.の両方を設定した場合に選択して下さい。
    AND ［Src.］と［Dst.］の両方の条件が合致した場合のみを対象とします。
    OR ［Src.］と［Dst.］のどちらか片方の条件が合致した場合を対象とします。
    　
      DNS QTYPE
    　 ［Port No.］で「domain」もしくは「53」を指定し、［Protocol］で「UDP」を指定した場合のみ、DNSのQTYPEを指定することが可能です
    　
    ウェルノウンポート一覧とDNS QTYPE一覧について
    　・ウェルノウンポートについてはプロトコル名またはサービス名での入力も可能です。
    　・DNS QTYPEについてはタイプ名、または番号での入力も可能です。
    （NetGenesisの設定画面と別のウィンドウが開きます。「ウェルノウンポート一覧」画面、「DNS QTYPE キーワード一覧」画面ともにコピーが可能です。）

  5. ［Protocol］の行の設定を行います。


    　
      Protocol
    対象とするプロトコルを設定します。
    ［▼］をクリックし、候補の中から選択して下さい。
    ANY ICMP、TCP、UDP、GRE、ESP、AH、EtherIPプロトコルを対象とします。
    　※ ICMPプロトコルは「Port No」の設定に関わりなく、常に処理の対象となりますので注意して下さい。（「IP Mask」の設定は反映されます。）
    ICMP ICMPプロトコルを対象とします。
    TCP TCPプロトコルを対象とします。
    UDP UDPプロトコルを対象とします。
    GRE GREプロトコルを対象とします。
    ESP ESPプロトコルを対象とします。
    AH AHプロトコルを対象とします。
    EtherIP EtherIPプロトコルを対象とします。
    ユーザー指定 任意のプロトコル番号を対象とします。
    「ユーザー指定プロトコル番号」欄に、対象とするプロトコル番号を入力して下さい。
     参考情報 ：  プロトコル番号一覧
    　
      TCP Flag
    　 TCPプロトコルを対象とする場合は、フラグの指定も可能です。
    　
    　 指定可能なフラグは以下の6種類です。
    URG アージェント（緊急データ）フラグです。
    ACK アック（応答）フラグです。
    PSH プッシュ（押出し）フラグです。
    RST リセット（強制終了）フラグです。
    SYN シンク（接続）フラグです。
    FIN ファイナル（終了）フラグです。
    　
    各フラグ名のボタンをクリックすると、以下の順番に表示が変わります。
    表示に対しての設定動作は以下の通りです。
    (XXX) そのフラグを対象としません。（無視）
    +XXX そのフラグがON（ビットが1）の場合を対象とします。
    -XXX そのフラグがOFF（ビットが0）の場合を対象とします。
    　※ XXXには各フラグ名が入ります。
    +XXXと-XXXを組み合わせた場合、全ての条件と合致した場合（AND）のみを対象とします。

  6. 全ての設定が完了しましたら、［追加］ボタンをクリックして下さい。



    ［追加］ボタンをクリックすると、既存のエントリの最後尾に「編集を行ったIPフィルタ情報」が追加されます。
    　
     チェック！
    		登録リストの順番が、そのまま処理の「優先順位」になります。
    「追加したエントリが最後尾にある＝一番最後に処理される」ということになりますので、必要に応じて追加したエントリを移動して下さい。
以上でホスト情報（1エントリ）の登録は完了です。
　
  エントリ右横のボタンについて
　 既存のエントリを編集（修正）、移動する際に使用します。
　
　 操作方法については 登録リストを有する画面に表示されるボタン （3-3.設定画面内のボタンの意味） を参照して下さい。

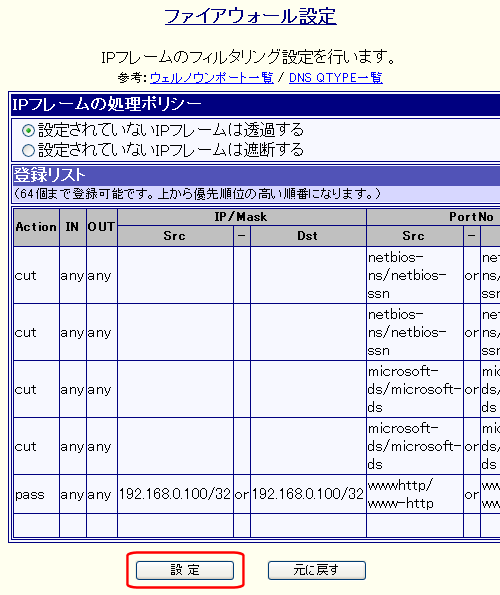

設定が完了しましたら、［設定］ボタンをクリックして下さい。


　
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
