2-5.Mac OS X のTCP/IP設定

Mac OS X のTCP/IP設定について説明します。
　
はじめに
 ■ NetGenesisのアンナンバード（unnumbered）機能を使用する場合、パソコンに「プロバイダから取得した固定（グローバル）IPアドレス」を設定する必要があります。
　 この場合、パソコンのTCP/IP設定を行う前に「NetGenesisのLANポートIPアドレスの設定変更」と「DHCPサーバーの設定変更」を行う必要があります。
　 設定を進める手順等については 「1-2.設定を行う前に確認すること」の 既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順） を参照して下さい。
 ■ Mac OS X のTCP/IP設定画面は、Mac OS X側のバージョンアップ等により変更となる場合があります。


TCP/IPプロトコルの設定は、NetGenesisのDHCPサーバーを使用する・使用しないにより異なります。

DHCPサーバーは、NetGenesisに接続されている各パソコン等へ自動的にTCP/IPの設定を行う機能です。

（工場出荷値では最大253台のパソコン等へネットワークの設定を行うことができます。）

　
初めてLANを構築する方は、NetGenesisのDHCPサーバーを使用することを推奨します。
NetGenesisは「DHCPサーバーを使用する」が工場出荷値です。
NetGenesisのLANポートIPアドレス「192.168.0.1/24」も特に問題無いようであれば、そのまま変更しないで下さい。
　※「/24」は「255.255.255.0」に該当します。
NetGenesisのDHCPサーバーを使用する方は IPアドレスを自動取得する を参照してTCP/IP設定を行って下さい。


ただし、WWWサーバーやFTPサーバーを運用するパソコンは IPアドレスを指定する（個別に設定） を参照して設定を行って下さい。

以降、NetGenesisのDHCPサーバーを使用する（IPアドレス自動取得）・使用しない（IPアドレスを指定）に応じて、以下を参照して下さい。
　IPアドレスを自動取得する ・・・ DHCPサーバーを使用する（IPアドレス自動取得）
　IPアドレスを指定する（個別に設定） ・・・ DHCPサーバーを使用しない（IPアドレスを指定）
　
備　考
 ■ IPアドレスを指定するパソコンと、IPアドレスを（NetGenesisのDHCPサーバーから）自動取得するパソコンを混在させることも可能です。
  2-7.ネットワーク構成例 を参考にして下さい。

　注意） IPアドレスを指定するパソコンと、IPアドレスを（NetGenesisのDHCPサーバーから）自動取得するパソコンを混在させる場合、こちら の注意事項を参照して下さい。
 ■ 既存のLANにNetGenesisを追加する場合は、LAN管理者と相談の上、設定を行って下さい。
  NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1/24）から変更する場合（NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合）、必ず「1-2.設定を行う前に確認すること」の 既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順） を参照して下さい。
　※「/24」は「255.255.255.0」に該当します。
 ■ LAN内にNetGenesis以外のDHCPサーバーがある場合、DHCPサーバーのマニュアルを参照して設定を行って下さい。必要な設定は以下の通りです。

（デフォルト）ゲートウェイ NetGenesisのLANポートIPアドレス
DNSサーバー NetGenesisのLANポートIPアドレス
  なお、NetGenesis以外のDHCPサーバーを使用する場合、NetGenesisのDHCPサーバーを「使用しない」設定に変更しなければなりません。
  DHCPサーバーの設定については 12-1.DHCPサーバー設定 で説明します。
　
2.パソコンの設定 へ戻る
IPアドレスを自動取得する

 チェック！
設定を行う前に、必ずNetGenesisの電源をONにして下さい。


以下の手順で設定を行って下さい。
  1. Mac OS X を起動して下さい。


  2. ［アップルメニュー］から［システム環境設定］を選択して下さい。


  3. ［ネットワーク］をダブルクリックして下さい。


  4. 以降、Mac OS X のバージョンによって、設定画面が異なります。
    〔 Mac OS X 10 〜 10.2 〕
    　　＊Mac OS X 10.3〜10.4 は こちら
    　　＊Mac OS X 10.5〜10.6 は こちら
    　4-1. ［場所］の中から［自動］を選択して下さい。
    　4-2. ［設定］の中から［内蔵 Ethernet］を選択して下さい。
    　4-3. ［TCP/IP］タブをクリックし、［設定］の中から［DHCPサーバを参照］を選択して下さい。
    　　
    　4-4. ［PPPoE］のタブをクリックし、［PPPoEを使って接続する］のチェックが外れていることを確認して下さい。
    　　
    　4-5. 設定が完了しましたら［保存］ボタンをクリックして画面を閉じて下さい。
    〔 Mac OS X 10.3〜10.4 〕
    　4-1. ［場所］の中から［自動］を選択して下さい。
    　4-2. ［表示］の中から［ネットワークの状況］を選択して下さい。
    　4-3. ［内蔵Ethernet］を選択して［設定...］ボタンをクリックして下さい。
    　　
    　4-4. ［TCP/IP］ボタンをクリックし、［IPv4を設定］の中から［DHCPサーバを参照］を選択して下さい。
    　　
    　4-5. ［PPPoE］ボタンをクリックし、［PPPoEを使って接続する］のチェックが外れていることを確認した後、［今すぐ適用］ボタンをクリックしてからウィンドウを閉じて下さい。
    　　
    〔 Mac OS X 10.5〜10.6 〕
    　4-1. ［Ethernet］を選択して下さい。
    　4-2. ［構成］の中から［DHCPサーバを使用]を選択して下さい。
    　　
    　4-3. 設定が完了しましたら、[適用]ボタンをクリックしてからウィンドウを閉じて下さい。
以上で設定は完了です。

2-6.ソフトウェアの設定 へ進んで下さい。
　
このページの先頭 へ戻る
2.パソコンの設定 へ戻る
IPアドレスを指定する（個別に設定）

パソコンにIPアドレスを指定する（NetGenesisのDHCPサーバーを使用しない）場合、以下のTCP/IP設定を行います。
　 IPアドレス
各パソコンやネットワーク機器で、それぞれ重複しないように設定します。
（NetGenesisのLANポートIPアドレスと、同一ネットワーク内のIPアドレスを設定します。）
　 サブネットマスク
各パソコンのネットワークアドレスの範囲を設定します。
（ネットワークについて詳しくない場合は、NetGenesisのLANポートと同じ値を設定して下さい。）
　 ドメインネームサーバ（DNSサーバ）
NetGenesisのLANポートIPアドレス、またはプロバイダ等のDNSサーバーのIPアドレスを設定します。
　 ルータ
NetGenesisのLANポートIPアドレスを設定します。

IPアドレスを指定するパソコンと、IPアドレスを（NetGenesisのDHCPサーバーから）自動取得するパソコンを混在させる場合、設定内容によってはIPアドレスの衝突が発生する可能性があります。
（指定するIPアドレスと、DHCPサーバーが付与するIPアドレスの範囲が競合しないように設定する必要があります。）
詳しくは こちら の注意事項を参照して下さい。


以下の手順で設定を行って下さい。

  1. Mac OS X を起動して下さい。


  2. ［アップルメニュー］から［システム環境設定］を選択して下さい。


  3. ［ネットワーク］をダブルクリックして下さい。


  4. 以降、Mac OS X のバージョンによって、設定画面が異なります。
    〔 Mac OS X 10 〜 10.2 〕
    　　＊Mac OS X 10.3〜10.4 は こちら
    　　＊Mac OS X 10.5〜10.6 は こちら

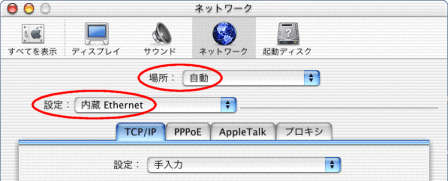

    　4-1. ［場所］の中から［自動］を選択して下さい。
    　4-2. ［設定］の中から［内蔵 Ethernet］を選択して下さい。
    　　
    　4-3. ［TCP/IP］タブをクリックし、［設定］の中から［手入力］を選択した後、以下の各設定を行って下さい。


    NetGenesisのLANポートIPアドレスを
    工場出荷値（192.168.0.1/24）で使用する場合
    　※「/24」は「255.255.255.0」に該当します。
      ［IPアドレス］には「192.168.0.2〜192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      ［サブネット マスク］には「255.255.255.0」を入力して下さい。
      ［ルータ］にはNetGenesisのLANポートIPアドレス（192.168.0.1）を入力して下さい。
      ［ドメインネームサーバ］にはNetGenesisのLANポートIPアドレス（192.168.0.1）を入力して下さい。
     メ モ
    		NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、ドメインネームサーバにはNetGenesisのLANポートIPアドレスを設定して下さい。

    NetGenesisのLANポートIPアドレスを
    工場出荷値から変更する場合
    〔NetGenesisのアンナンバード（unnumbered）機能を使用する等〕
      ［IPアドレス］にはプロバイダやLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      ［サブネット マスク］にはプロバイダやLAN管理者等から指定された値を入力して下さい。
      ［ルータ］には変更したNetGenesisのLANポートIPアドレスを入力して下さい。
      ［ドメインネームサーバ］にはNetGenesisのLANポートIPアドレス、またはプロバイダやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して下さい。
     メ モ
    		NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、ドメインネームサーバにはNetGenesisのLANポートIPアドレスを設定して下さい。
    　4-4. ［PPPoE］のタブをクリックし、［PPPoEを使って接続する］のチェックが外れていることを確認して下さい。
    　　
    　4-5. 設定が完了しましたら［保存］ボタンをクリックして画面を閉じて下さい。
    〔 Mac OS X 10.3〜10.4 〕
    　4-1. ［場所］の中から［自動］を選択して下さい。
    　4-2. ［表示］の中から［ネットワークの状況］を選択して下さい。
    　4-3. ［内蔵Ethernet］を選択して［設定...］ボタンをクリックして下さい。
    　　
    　4-4. ［TCP/IP］ボタンをクリックし、［IPv4を設定］の中から［手入力］を選択した後、以下の各設定を行って下さい。


    NetGenesisのLANポートIPアドレスを
    工場出荷値（192.168.0.1/24）で使用する場合
    　※「/24」は「255.255.255.0」に該当します。
      ［IPアドレス］には「192.168.0.2〜192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      ［サブネット マスク］には「255.255.255.0」を入力して下さい。
      ［ルータ］にはNetGenesisのLANポートIPアドレス（192.168.0.1）を入力して下さい。
      ［DNSサーバ］にはNetGenesisのLANポートIPアドレス（192.168.0.1）を入力して下さい。
     メ モ
    		NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、DNSサーバにはNetGenesisのLANポートIPアドレスを設定して下さい。

    NetGenesisのLANポートIPアドレスを
    工場出荷値から変更する場合
    〔NetGenesisのアンナンバード（unnumbered）機能を使用する等〕
      ［IPアドレス］にはプロバイダやLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      ［サブネット マスク］にはプロバイダやLAN管理者等から指定された値を入力して下さい。
      ［ルータ］には変更したNetGenesisのLANポートIPアドレスを入力して下さい。
      ［DNSサーバ］にはNetGenesisのLANポートIPアドレス、またはプロバイダやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して下さい。
     メ モ
    		NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、DNSサーバにはNetGenesisのLANポートIPアドレスを設定して下さい。
    　4-5. ［PPPoE］ボタンをクリックし、［PPPoEを使って接続する］のチェックが外れていることを確認した後、［今すぐ適用］ボタンをクリックして下さい。
    　　
    〔 Mac OS X 10.5〜10.6 〕
    　4-1. ［Ethernet］を選択して下さい。
    　4-2. ［構成］の中から［手入力]を選択して下さい。
    　　
    　4-3. 以下の各設定を行って下さい。


    NetGenesisのLANポートIPアドレスを
    工場出荷値（192.168.0.1/24）で使用する場合
    　※「/24」は「255.255.255.0」に該当します。
      ［IPアドレス］には「192.168.0.2〜192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      ［サブネット マスク］には「255.255.255.0」を入力して下さい。
      ［ルーター］にはNetGenesisのLANポートIPアドレス（192.168.0.1）を入力して下さい。
      ［DNSサーバ］にはNetGenesisのLANポートIPアドレス（192.168.0.1）を入力して下さい。
     メ モ
    		NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、DNSサーバにはNetGenesisのLANポートIPアドレスを設定して下さい。

    NetGenesisのLANポートIPアドレスを
    工場出荷値から変更する場合
    〔NetGenesisのアンナンバード（unnumbered）機能を使用する等〕
      ［IPアドレス］にはプロバイダやLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      ［サブネット マスク］にはプロバイダやLAN管理者等から指定された値を入力して下さい。
      ［ルーター］には変更したNetGenesisのLANポートIPアドレスを入力して下さい。
      ［DNSサーバ］にはNetGenesisのLANポートIPアドレス、またはプロバイダやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して下さい。
     メ モ
    		NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、DNSサーバにはNetGenesisのLANポートIPアドレスを設定して下さい。
    　4-4. 設定が完了しましたら、[適用]ボタンをクリックしてからウィンドウを閉じて下さい。
以上で設定は完了です。

2-6.ソフトウェアの設定 へ進んで下さい。
　
このページの先頭 へ戻る
