11-1.LANポートIPアドレスの設定

NetGenesisのLANポートIPアドレスの設定について説明します。

NetGenesisの工場出荷値は以下のようになっています。
　LANポートIPアドレス/サブネット ： 192.168.0.1/24
　　※ 「/24」は「255.255.255.0」に該当します。

 チェック！
初めてLANを構築する場合、NetGenesisのLANポートIPアドレス/サブネットを変更する必要はありません。


NetGenesisのLANポートIPアドレスの変更が必要な例を以下に記します。
　

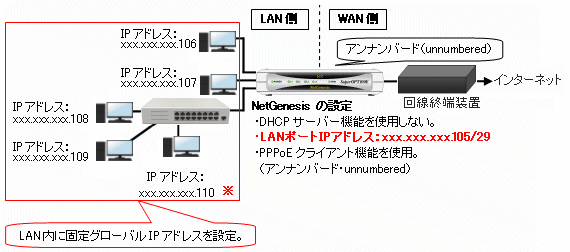

  NetGenesisのアンナンバード（unnumbered）機能を使用する場合
　 この場合、ISPから取得した固定グローバルIPアドレスの中の1つを、NetGenesisのLANポートIPアドレスに設定する必要があります。
　
例）Bフレッツ 固定グローバルIPアドレス：8個
　
　
※1： ISPから取得した固定グローバルIPアドレスが「xxx.xxx.xxx.104〜xxx.xxx.xxx.111」（xxx.xxx.xxx.104/29）の例です。
（「/29」は「255.255.255.248」に該当します。）
※2： 固定グローバルIPアドレスのうち、
  先頭（ネットワークアドレス：xxx.xxx.xxx.104）と
  最後（ブロードキャストアドレス：xxx.xxx.xxx.111）は
NetGenesisのLANポート及び各パソコンでは使用できません。
　
LANポートIPアドレスとDHCPサーバー
LANポートIPアドレスを工場出荷値から変更した場合、DHCPサーバー設定の変更が必要です。
DHCPサーバー設定については 12-1.DHCPサーバー設定 を参照して下さい。
　

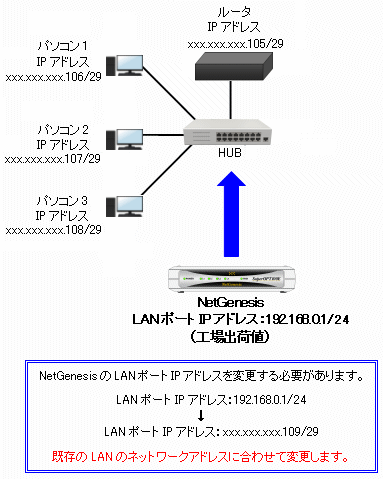

  既存のLANへNetGenesisを追加する場合
　 すでにLANを構築済みで、各パソコン等に割り当て済みのIPアドレスを変更することが困難な場合、NetGenesisのLANポートIPアドレスを既存のLANにあわせて変更する必要があります。
　
　
備　考
LANポートIPアドレスを工場出荷値から変更した場合、DHCPサーバー設定の変更が必要です。
LANポートIPアドレスとNetGenesisのDHCPサーバー を参照して下さい。

NetGenesisのLANポートIPアドレスを変更する場合は、以下の各項目を参照して下さい。
　注意事項 　
　設定手順
　
11.基本設定 へ戻る
注意事項

NetGenesisのLANポートIPアドレス（工場出荷値：192.168.0.1/24）を変更する場合の注意について説明します。

LANポートIPアドレス（工場出荷値：192.168.0.1/24）を変更する場合、他のパソコン、ルータ等とIPアドレスが衝突しないように注意して下さい。
　※「/24」は「255.255.255.0」に該当します。
万が一、他のパソコン等とNetGenesisのLANポートIPアドレスが衝突してしまった場合、NetGenesisが見つからなくなったり、他のネットワーク機器に障害が発生する等、さまざまなトラブルの原因となりますので注意して下さい。

以下の各項目を参照して下さい。
  LANポートIPアドレスを変更する際の重要事項
  パソコンのIPアドレス
  LANポートIPアドレスと他のDHCPサーバー
（NetGenesisのDHCPサーバーを使用しない場合）　（※）
  NetGenesisの設定の更新・再起動後
（設定画面へ再度ログオンする手順）　（※）
  LANポートIPアドレスとNetGenesisのDHCPサーバー　（※）
　　※ NetGenesisのLANポートIPアドレスを別ネットワークへ変更する方は、必ず※印の内容を参照して下さい。

上記の各項目を読み終えましたら 設定手順 へ進んで下さい。
　
11-1.LANポートIPアドレスの設定 へ戻る
LANポートIPアドレスを変更する際の重要事項

NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合、入力する値を間違えないように注意して下さい。

IPアドレス（及びサブネット）を間違えて入力し、そのままNetGenesisの設定を更新してしまうと、それ以降NetGenesisの設定画面へログオンできなくなる可能性があります。

NetGenesisのLANポートIPアドレスを間違えて設定した場合や、LANポートIPアドレスを忘れてしまった場合は、背面のRESETボタンを使用して全ての設定を工場出荷値に戻した後、設定をやり直して下さい。

RESETボタンについては以下を参照して下さい。
　Q&A集 全ての設定を工場出荷値に戻したい
　
注意事項の先頭へ戻る
パソコンのIPアドレス

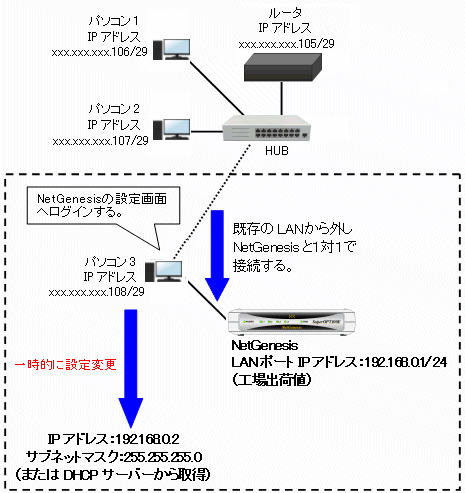

NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1/24）から変更する場合、必ず以下の作業を行って下さい。
　※「/24」は「255.255.255.0」に該当します。
 ■ NetGenesisにパソコンを1台だけ接続して下さい。
 ■ パソコンのIPアドレスを既存のLANのIPアドレスから、IPアドレス「192.168.0.2」・サブネットマスク「255.255.255.0」（またはDHCPサーバーから取得）へ変更して下さい。
 メ モ
パソコンのIPアドレスを「DHCPサーバーから取得」（自動取得）へ変更した場合、必要に応じてパソコンを再起動させて下さい。
再起動することにより、NetGenesisのDHCPサーバーからIPアドレス等が付与されます。
　
注意事項の先頭へ戻る
LANポートIPアドレスと他のDHCPサーバー
（NetGenesisのDHCPサーバーを使用しない場合）

LAN内にNetGenesis以外のDHCPサーバーが存在する場合、以下のようにDHCPサーバーの設定を行って下さい。


（NetGenesisのDHCPサーバーを使用する場合、こちら を参照して下さい。）

他のDHCPサーバーを使用する場合、必要な設定は以下の通りです。
（DHCPサーバーのマニュアル等を参照し、LAN管理者等と相談の上で設定を行って下さい。）
設定項目 設定値 備　考
DHCPサーバーが付与する
先頭（開始）IPアドレス		 変更の必要無し （必要に応じて変更して下さい。）
サブネットマスク 変更の必要無し （必要に応じて変更して下さい。）
ゲートウェイ
（ルータアドレス）		 NetGenesis
LANポートIPアドレス		 変更したNetGenesisのLANポートIPアドレスを設定します。
DNSサーバー
（ネームサーバー）		 NetGenesis
LANポートIPアドレス		 変更したNetGenesisのLANポートIPアドレスを設定します。（※）
　　※ LAN内にDNSサーバーが存在する場合、既存の設定を変更する必要はありません。
（そのままLAN内のDNSサーバーを設定して下さい。）
　 ただし、DNSサーバー側の設定（フォワーダ）が必要となる場合があります。
　 詳しくはDNSサーバーのマニュアル等を参照して下さい。
　
NetGenesis以外のDHCPサーバーと
NetGenesisのLANポートIPアドレス
LAN内にNetGenesis以外のDHCPサーバーが存在する場合でも、NetGenesisのLANポートIPアドレスの設定が必要です。
NetGenesisのLANポートは、DHCPサーバーからIPアドレスを取得しません。
また、NetGenesisに設定したLANポートIPアドレスを、DHCPサーバーがLAN内の他のパソコン等へ付与しないようにDHCPサーバーの設定を行って下さい。
詳しくは、LAN管理者等へ相談して下さい。
　
注意事項の先頭へ戻る
NetGenesisの設定の更新・再起動後
（設定画面へ再度ログオンする手順）

NetGenesisのLANポートIPアドレスを変更して設定を更新・再起動した場合、「NetGenesisの再起動が完了しました」の画面が表示されません。
　
LANポートIPアドレスの変更と
DHCPサーバー設定の変更
LANポートIPアドレスを工場出荷値から変更した場合、DHCPサーバー設定の変更が必要です。
「DHCPサーバー設定」を変更せずに設定の更新・再起動を行った場合、再起動完了後にインターネット接続ができなくなったり、NetGenesisの設定画面へログオンできなくなることがあります。
詳しくは LANポートIPアドレスとNetGenesisのDHCPサーバー を参照して下さい。

NetGenesisの設定画面へ再度ログオンする場合、以下のようにして下さい。
　
 ■ NetGenesisのLANポートIPアドレスを、同一ネットワーク内の別IPアドレスへ変更した場合。
　 〔例.「192.168.0.1/24」（工場出荷値）から「192.168.0.100/24」へ変更〕
　
→ ブラウザのアドレス入力欄に、変更したNetGenesisのLANポートIPアドレス（この例の場合「192.168.0.100」）を入力して下さい。
　
 ■ NetGenesisのLANポートIPアドレスを、別ネットワークへ変更した場合。
　 〔例.「192.168.0.1/24」（工場出荷値）から「xxx.xxx.xxx.105/29」へ変更〕
　
→ NetGenesisのLANポートIPアドレスとパソコンのIPアドレスが別ネットワークの場合、NetGenesisの設定画面へログインすることができません。
　 NetGenesisに接続したパソコンのIPアドレスを、変更したNetGenesisのLANポートIPアドレスと同一ネットワークに設定した後、ブラウザのアドレス入力欄に変更したNetGenesisのLANポートIPアドレス（この例の場合「xxx.xxx.xxx.105」）を入力して下さい。
　
　※ 以下の「/24」は「255.255.255.0」に、「/29」は「255.255.255.248」に該当します。
　

1台のパソコンをNetGenesisに接続する。
パソコンのIPアドレスを「192.168.0.xx/24」
（NetGenesisのLANポートIPアドレスと同一ネットワーク）
に設定する。
例） xxx.xxx.xxx.106/29 → 192.168.0.2/24
パソコンでWWWブラウザを起動 して
NetGenesisの設定画面（基本設定）へログオンし、
LANポートIPアドレスを変更する。
例) 192.168.0.1/24 → xxx.xxx.xxx.105/29
NetGenesisの設定を更新し、再起動する。
 ・ このとき、「NetGenesisの再起動が完了しました」
の画面は表示されません。
 ・ この時点でNetGenesisの設定画面へログオン
できなくなります。
パソコンのIPアドレスを、変更したNetGenesis
のLANポートIPアドレスと同一ネットワークに設定する。
例） 192.168.0.2/24 → xxx.xxx.xxx.106/29
パソコンでWWWブラウザを起動し、NetGenesisの
設定画面へアクセスする。
〔ログオン可能〕
注意事項の先頭へ戻る
LANポートIPアドレスとNetGenesisのDHCPサーバー

NetGenesisのLANポートIPアドレスを変更する場合、必ずDHCPサーバーの設定を変更して下さい。

以下の例を参考にして下さい。
　
　例1） NetGenesisのLANポートIPアドレスを、「192.168.0.1/24」（工場出荷値）から「192.168.0.100/24」へ変更したが、DHCPサーバーの設定を工場出荷値のまま設定を更新・再起動した場合。
　 《LANポートIPアドレスを同一ネットワーク内の別IPアドレスへ変更》
　
→ NetGenesisを経由してインターネットへ接続できない。
（NetGenesisのDHCPサーバー設定の「ゲートウェイ」と「DNSサーバー」が「192.168.0.1」のため。）
　 　※以下の「/24」は「255.255.255.0」に該当します。
　
NetGenesisのLANポートIPアドレスを
「192.168.0.1/24」から「192.168.0.100/24」
へ変更。		 DHCPサーバーの設定は
工場出荷値。
NetGenesisの設定を更新し、再起動する。
 ・ このとき、「NetGenesisの再起動が完了しました」
の画面は表示されません。
　 （LANポートIPアドレスが変更されたため。）
パソコンを再起動する。
（NetGenesisのDHCPサーバーからIPアドレスを取得する。）
パソコンは以下の情報を自動取得する。
 ・IPアドレス ： 192.168.0.2〜192.168.0.254
 ・ゲートウェイ ： 192.168.0.1
 ・DNSサーバー ： 192.168.0.1
インターネット接続不可。
理由 ： パソコンが自動取得した「ゲートウェイ」、「DNSサーバー」の
IPアドレスが、NetGenesisのLANポートIPアドレスになっていないため。
　 　 （NetGenesisのLANポートIPアドレスが「192.168.0.100」に変更されたため。）
対処法 ： NetGenesisのDHCPサーバー設定の「ゲートウェイ」と「DNSサーバー」に、変更したNetGenesisのLANポートIPアドレス（この例の場合「192.168.0.100）を設定する。
　 　 （DHCPサーバー設定については 12-1.DHCPサーバー設定 を参照して下さい。）
　 　
　例2） NetGenesisのLANポートIPアドレスを、「192.168.0.1/24」（工場出荷値）から「192.168.1.1/24」へ変更したが、DHCPサーバーの設定を工場出荷値のまま設定を更新・再起動した場合。
　 《LANポートIPアドレスを別ネットワークのIPアドレスへ変更》
　
→ ・ NetGenesisを経由してインターネットへ接続できない。
（NetGenesisのDHCPサーバー設定の「ゲートウェイ」と「DNSネームサーバー」が「192.168.0.1」のため。）
　 ・ NetGenesisの設定画面へログオンできない。
（NetGenesisとパソコンが別ネットワークのため。）
　 　※以下の「/24」は「255.255.255.0」に該当します。
　
NetGenesisのLANポートIPアドレスを
「192.168.0.1/24」から「192.168.1.1/24」
へ変更。		 DHCPサーバーの設定は
工場出荷値。
NetGenesisの設定を更新し、再起動する。
※ このとき、「NetGenesisの再起動が完了しました」
の画面は表示されません。
　 （LANポートIPアドレスが変更されたため。）
パソコンを再起動する。
（NetGenesisのDHCPサーバーからIPアドレスを取得する。）
パソコンは以下の情報を自動取得する。
 ・IPアドレス ： 192.168.0.2〜192.168.0.254
 ・ゲートウェイ ： 192.168.0.1
 ・DNSサーバー ： 192.168.0.1
インターネット接続、NetGenesisの設定画面へのログオン、ともに不可。
理由 ： パソコンが自動取得したIPアドレスが、NetGenesisと別ネットワークのため。
　・NetGenesisのLANポートIPアドレス ： 192.168.1.1
　・パソコンが自動取得したIPアドレス ： 192.168.0.xx
対処法 ： NetGenesisのDHCPサーバー設定の「先頭IPアドレス/サブネット」と「ゲートウェイ」、「DNSサーバー」を変更する必要があります。
　 　 変更方法・手順については こちら を参照して下さい。
（WWWブラウザの別ウィンドウが開きます。）
　
注意事項の先頭へ戻る
設定手順

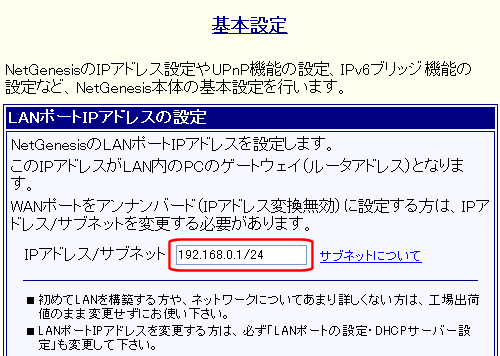

  1. 設定画面のメニューの［基本設定］をクリックして下さい。


    　
  2. 「IPアドレス/サブネット」欄に変更する値を入力して下さい。

    　※ サブネットが「xxx.xxx.xxx.xxx」の形式で指定された場合、付録・IPアドレス範囲（IPアドレス/サブネット） 早見表 を参考にして下さい。
    　 （WWWブラウザの別ウィンドウが開きます。）
　
アンナンバード（unnumbered）接続設定を行なう場合
 ■ アンナンバード（unnumbered）接続設定時に設定可能なサブネットは以下の通りです。
　・xxx.xxx.xxx.xxx/30 （255.255.255.252 IPアドレス数：4個）
　・xxx.xxx.xxx.xxx/29 （255.255.255.248 IPアドレス数：8個）
　・xxx.xxx.xxx.xxx/28 （255.255.255.240 IPアドレス数：16個）
 ■ ネットワークアドレス（先頭）とブロードキャストアドレス（最後）は、NetGenesisを含む、LAN内の各機器に設定できませんのでご注意下さい。
　
　例） ISPから取得したIPアドレス/サブネットが「xxx.xxx.xxx.104/29」（8個）の場合
　 xxx.xxx.xxx.104：ネットワークアドレス（先頭）・・・設定不可。
　
　
xxx.xxx.xxx.105
xxx.xxx.xxx.106
xxx.xxx.xxx.107
xxx.xxx.xxx.108
xxx.xxx.xxx.109
xxx.xxx.xxx.110		 ： 左のIPアドレスが、NetGenesisを含む、LAN内の各機器に設定可能。
　
　 xxx.xxx.xxx.111：ブロードキャストアドレス（最後）・・・設定不可。
　 誤った値を入力して、設定更新を行った場合（NetGenesisと通信できない状態になった場合）、本体背面の「RESET」ボタンを使用して設定を工場出荷値に戻した後、再度設定を行って下さい。
　 「RESET」ボタンについては以下を参照して下さい。
　 　Q&A集 全ての設定を工場出荷値に戻したい

入力した値に間違いが無いことを確認した後、画面下の［設定］ボタンをクリックして下さい。


　

LANポートIPアドレスの変更と
設定の更新〜NetGenesisの再起動
NetGenesisのLANポートIPアドレスを別ネットワークへ変更して設定を更新・再起動した場合、設定更新直後にNetGenesisの設定画面へログオンできなくなります。（パソコンとNetGenesisが別ネットワークとなるため。）
詳しくは NetGenesisの設定の更新・再起動後 を参照して下さい。

以上でNetGenesisのLANポートIPアドレスの設定は完了です。

次に 12-1.DHCPサーバー設定 を参照し、DHCPサーバーの設定を確認して下さい。
