10-1-1．設定例（IPマスカレードテーブル）

10-1-1.設定例（IPマスカレードテーブル）

IPマスカレードテーブルの設定例について説明します。

必要に応じて参照して下さい。

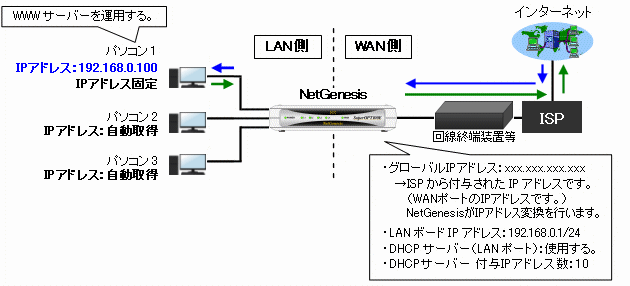

WWWサーバーをインターネット側へ公開する例

契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。

（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）

NetGenesisのLAN内のWWWサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

【構成例】

上記の構成例の場合、以下のように設定します。

登録するテーブル情報
プロトコル	TCP
開始ポート番号	www-http（ポート番号：80）
終了ポート番号	www-http（ポート番号：80）
変換IPアドレス（WWWサーバーを運用するパソコンのIPアドレス）	192.168.0.100

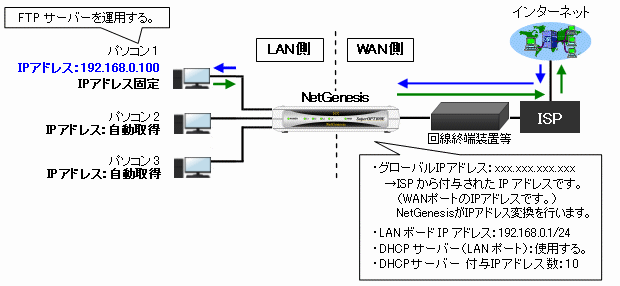

FTPサーバーをインターネット側へ公開する例

契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。

（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）

NetGenesisのLAN内のFTPサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

【構成例】

上記の構成例の場合、以下のように設定します。

登録するテーブル情報
プロトコル	TCP
開始ポート番号	ftp（ポート番号：21）
終了ポート番号	ftp（ポート番号：21）
変換IPアドレス（FTPサーバーを運用するパソコンのIPアドレス）	192.168.0.100

※	FTPデータセッション用のTCPポートは設定不要です。

ネットワークカメラをインターネット側へ公開する例

契約しているISPによっては、IPマスカレードテーブルを設定してもネットワークカメラを公開できない場合があります。

（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）

NetGenesisのLAN内のネットワークカメラを公開する場合、あらかじめ契約しているISPへ確認して下さい。

ネットワークカメラとIPマスカレードテーブル

IPマスカレードテーブルの設定を行うにあたり、使用するネットワークカメラの以下の情報が必要となります。

使用するプロトコル	TCPプロトコルかUDPプロトコルか等
ポート番号	プロトコルの使用するポート番号xxxx等

詳しくは、ネットワークカメラのマニュアル等を参照して下さい。

ネットワークカメラを複数台公開する場合は、ネットワークカメラ側のポート番号を変更して下さい。

同じポート番号で複数台のネットワークカメラを公開する事はできません。

それぞれのネットワークカメラのポート番号を別々に設定して下さい。

ネットワークカメラのポート番号を変更する方法等については、ネットワークカメラのマニュアル等を参照して下さい。

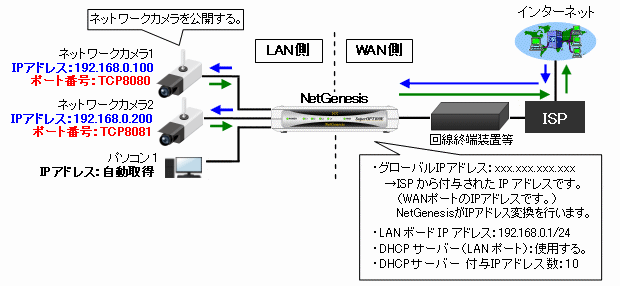

以下、ネットワークカメラ1（TCP8080を使用）、ネットワークカメラ2（TCP8081を使用）の公開を行なう際の構成例です。

上記の構成例の場合、以下のように設定します。
