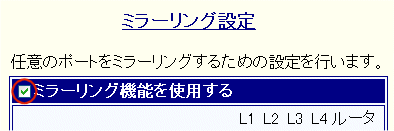

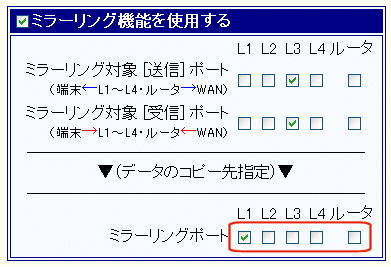

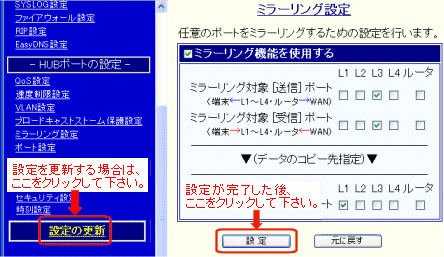

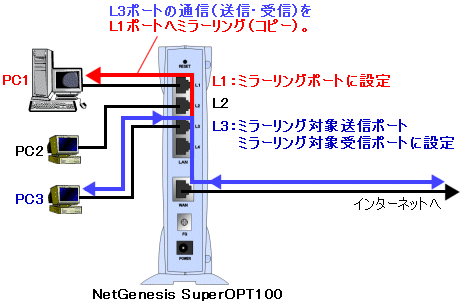

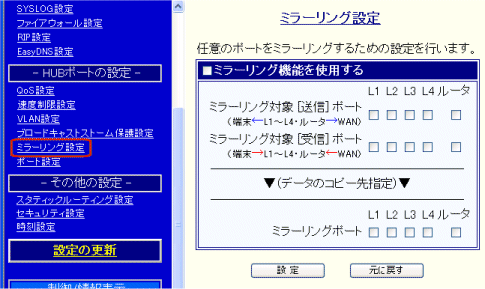

5．ミラーリング設定 任意のポートをミラーリングするための設定について説明します。 本設定を行うことにより、設定したポートの通信のモニタリングを行うことが可能となります。 環境例） 上記の「L3ポート（PC3）の通信をL1ポート（PC1）へコピーする例」（PC1でPC3の通信のモニタリングを行う例）を元に、設定方法について説明します。 メニューの「HUBポートの設定」の中の［ミラーリング設定］をクリックして下さい。 「ミラーリング設定」画面が開きます。 　 ［ミラーリング機能を使用する］にチェックを入れて下さい。 　 ミラーリング対象ポート（コピーを行う元のポート）を指定して下さい。 データの送信（端末←L1〜L4・ルータ→WAN）ポートと データの受信（端末→L1〜L4・ルータ←WAN）ポートの両方を指定することが可能です。 （複数指定することが可能です。） 　  L1〜L4 ： HUBの各ポートです。 　  ルータ ： NetGenesis内部のLANポートです。 　 　 　 各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 　 　 　 　端末− 各ポートの位置関係（略図） HUBポート （L1〜L4） ルータポート （LANポート） <ルータ処理> WANポート −インターネット 　 　 　 例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 　 ミラーリングポート（コピー先のポート）を指定して下さい。 （複数指定することが可能です。） 設定が完了した後、［設定］ボタンをクリックして下さい。 　 全ての設定が完了した場合は、 左のメニューの   設定の更新   をクリックして下さい。 　 画面の指示に従い、設定の更新〜NetGenesisの再起動を行って下さい。 　 NetGenesisの再起動中に（NetGenesisの）HUBがリセットされ、一度リンクが切れます。
