14-2.ソースルーティング設定

ソースルーティング設定について説明します。

送信元IPアドレス（ネットワークアドレス）により、ルーティング先ポートを振り分けることができます。

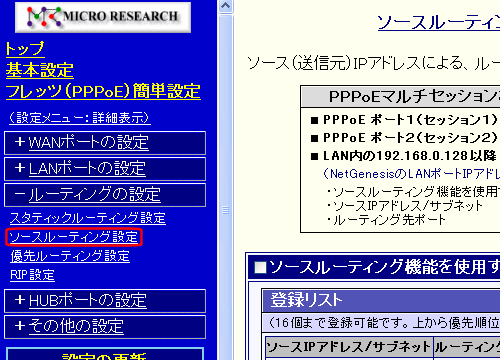

設定画面のメニューの「ルーティング設定」の中の、［ソースルーティング設定］をクリックして下さい。


　
ルーティング処理の優先順位について
NetGenesisの内部では、スタティックルーティング→ソースルーティングの順番で処理されます。
スタティックルーティングおよびRIPにより登録されたルーティング情報に該当した通信は、ソースルーティングでは処理されません。
<<動作例>>
ソースルーティング設定 スタティックルーティング設定
送信元IPアドレス/サブネット 192.168.0.100/32
ルーティング先 PPPoE1
送信先IPアドレス/サブネット 192.168.1.0/24
ルーティング先 PPPoE2
　→ 上記の場合、送信元IPアドレス「192.168.0.100」から送信先ネットワークアドレス「192.168.1.0/24」宛の通信はPPPoE2へルーティングされます。
（PPPoEポート1へはルーティングされません。）

以下の手順で設定を行って下さい。
　
 メ モ
登録可能なソースルーティング情報は最大16個です。

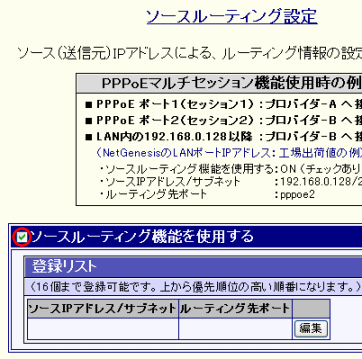

  1. 「ソースルーティング機能を有効にする」にチェックを入れて下さい。


    　

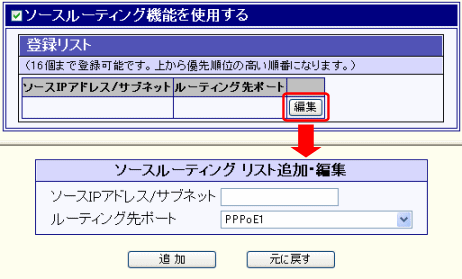

  2. 登録リストの［編集］ボタンをクリックして下さい。


    「ソースルーティング リスト追加・編集」画面が表示されます。


    　

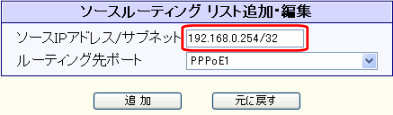

  3. 「ソースIPアドレス/サブネット」に送信元IPアドレス（ネットワークアドレス）とサブネットマスクのビット数を入力して下さい。
    （サブネットマスクのビット数を入力しない場合は、ユニキャストIPアドレス（/32）となります。）
    　※ サブネットが「***.***.***.***」の形式で指定された場合、付録・IPアドレス範囲（IPアドレス/サブネット） 早見表 を参考にして下さい。
    　 （WWWブラウザの別ウィンドウが開きます。）
    　

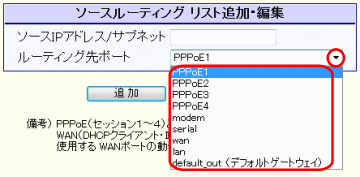

  4. 「ルーティング先ポート」を選択して下さい。




    PPPoE1 PPPoEポート1（セッション1）へルーティングします。
    PPPoE2 PPPoEポート2（セッション2）へルーティングします。
    PPPoE3 PPPoEポート3（セッション3）へルーティングします。
    PPPoE4 PPPoEポート4（セッション4）へルーティングします。
    modem モデムポートへルーティングします。
    serial シリアルポートへルーティングします。
    wan WANポートへルーティングします。（※）
    lan スタティックルーティング設定 で「LANポートのスタティックルーティング設定」に登録したルーティング情報に従いルーティングします。
    default_out スタティックルーティング設定 でデフォルトゲートウェイに設定したポートへルーティングします。
    ただし、"LAN上のデフォルトゲートウェイ"は適用されません。
    　※ WANポートで以下の動作モードを選択した場合に該当します。
    　・ DHCPクライアント IPアドレス自動取得 ［IPマスカレード変換有効］
    　・ IPアドレス固定（1〜16個） ［IPマスカレード変換有効］
    　・ IPアドレス固定 アンナンバード（unnumbered） ［IPアドレス変換無効］
    　・ ローカルルータ ［IPアドレス変換無効］
    　

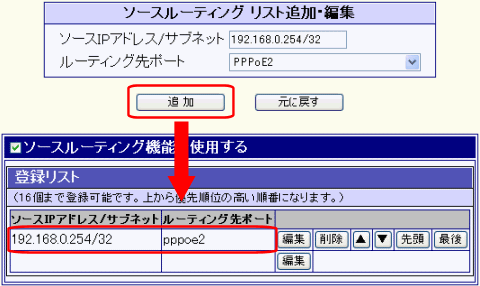

  5. ［追加］ボタンをクリックして下さい。


    入力したソースルーティング情報が登録リストに追加されます。


     チェック！
    		登録リストの順番が、そのまま処理の「優先順位」になります。
    「追加したエントリが最後尾にある＝一番最後に処理される」ということになりますので、必要に応じて追加したエントリを移動して下さい。

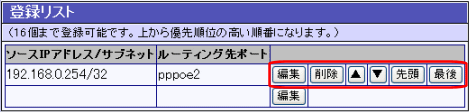

  エントリ右横のボタンについて
　 既存のエントリを編集（修正）、移動する際に使用します。
　
　 操作方法については 登録リストを有する画面に表示されるボタン （3-3.設定画面内のボタンの意味） を参照して下さい。

以上で「ソースルーティング設定」は完了です。 　

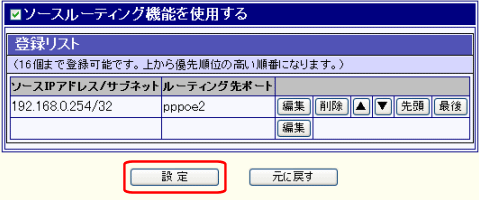

画面下の［設定］ボタンをクリックして下さい。


　
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
