3-2.設定画面の構成

NetGenesisの設定画面の構成について説明します。

 トップ画面と本体情報
 設定を行う上での確認・注意事項

読み終えましたら 3-3.設定画面内のボタンの意味 へ進んで下さい。

3.設定の開始と終了 へ戻る

トップ画面と本体情報

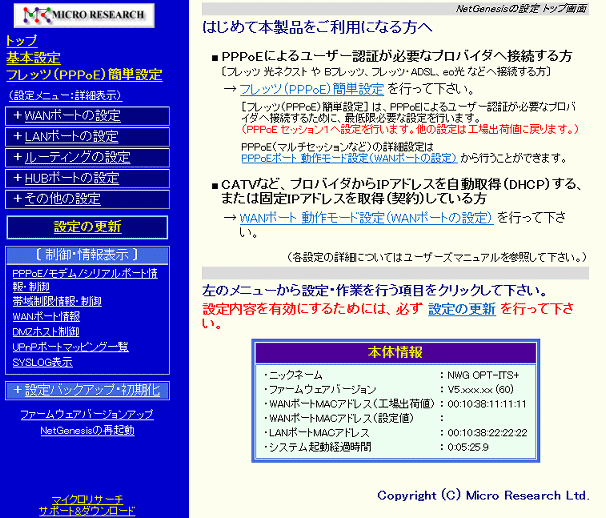

NetGenesisの設定画面は「設定メニュー」と「設定画面」の2つのフレームに分かれています。

〔 トップ画面 〕


「設定メニュー」 「設定画面」

トップ画面の「本体情報」欄に表示される情報は以下の通りです。

・ニックネーム NetGenesisのニックネームが表示されます。

(WWWブラウザのタイトルバーにも表示されます。)

設定については 12-4.ニックネームとタイムゾーンの設定 を参照して下さい。
・ファームウェアバージョン NetGenesisのファームウェアバージョンが表示されます。

(WWWブラウザのタイトルバーにも表示されます。)
・WANポートMACアドレス(工場出荷値) NetGenesisのWANポートのMACアドレスが表示されます。
・WANポートMACアドレス(設定値) NetGenesisのWANポートに設定したMACアドレスが表示されます。
MACアドレス未設定時は空欄になります。

設定については 12-5.WANポートのMACアドレスの設定 を参照して下さい。
・LANポートMACアドレス NetGenesisのLANポートのMACアドレスが表示されます。
・システム起動経過時間 NetGenesisを起動してから経過した時間が表示されます。

 例)10:20:10.00 → 10時間20分10秒


このページの先頭へ戻る

設定を行う上での確認・注意事項

NetGenesisの設定を行う上での確認・注意事項について説明します。

以下の各項目を参照して下さい。

  WWWブラウザのバージョン
  NetGenesisの設定を行うためには、Internet Explorer 4以降のバージョンのWWWブラウザが必要です。
  複数台のパソコンがあるとき
  複数台のパソコンから、同時にNetGenesisの設定を行わないようにして下さい。
  (NetGenesisの動作不良の原因となります。)
  「NetGenesisの設定は1台のパソコンから管理者等が行う」ようにして下さい。

  NetGenesisの設定を行うにあたって
     NetGenesisの設定は、NetGenesis内部のフラッシュROMに書き込まれます。
  よって、LAN内の各パソコンでNetGenesisの設定を行う必要はありません。
  LAN内の1台のパソコンからNetGenesisの設定を1度だけ行えば、各パソコンで共用することができます。
  LAN内の各パソコンで必須となるのは、TCP/IP設定とソフトウェア(WWWブラウザやメールソフトウェア等)の設定です。
  NetGenesisの設定完了時

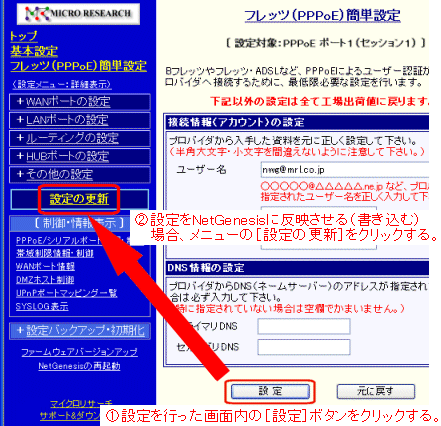

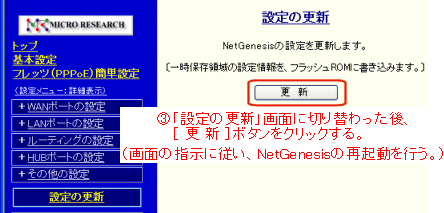

  NetGenesisの設定が完了した場合、必ず「設定の更新」を行って下さい。
  「設定の更新」を行わないと、設定内容がNetGenesisに反映されません(書き込まれません)ので注意して下さい。


設定の更新については 3-4.設定の終了(更新・再起動) を参照して下さい。
  設定の更新を行わずにWWWブラウザを終了した場合
  設定の更新を行わずにWWWブラウザを終了した(閉じた)場合、[設定]ボタンを押した画面の設定内容は保存された状態(※)になります。
   *[設定の更新]を行わないと、NetGenesisの動作に反映されません。

 ※ NetGenesisの電源を入れ直した場合、[設定]ボタンを押した画面の設定内容は失われます。
  (NetGenesisの電源を入れ直す前に[設定の更新]を行った設定内容については失われません。)
  設定中に他のホームページへジャンプした場合
  設定を行っているときに他のホームページへジャンプした場合、[設定]ボタンを押した画面の設定内容は保存された状態(※)になります。
   *[設定の更新]を行わないと、NetGenesisの動作に反映されません。

 ※ NetGenesisの電源を入れ直した場合、[設定]ボタンを押した画面の設定内容は失われます。
  (NetGenesisの電源を入れ直す前に[設定の更新]を行った設定内容については失われません。)
