2-5.Mac OS X のTCP/IP設定

Mac OS X のTCP/IP設定について説明します。

はじめに
  Mac OS XのTCP/IP設定画面は、Mac OS側のバージョンアップ等により変更となる場合があります。

TCP/IPプロトコルの設定は、NetGenesisのDHCPサーバーを使用する・使用しないにより異なります。

DHCPサーバーは、NetGenesisに接続されている各パソコン等へ自動的にTCP/IPの設定を行う機能です。

(工場出荷値では最大253台のパソコン等へネットワークの設定を行うことができます。)

初めてLANを構築する方は、NetGenesisのDHCPサーバーを使用することを推奨します。
NetGenesisは「DHCPサーバーを使用する」が工場出荷値です。
NetGenesisのLANポートIPアドレス「192.168.0.1/24」も特に問題無いようであれば、そのままご利用下さい。
 ※「/24」は「255.255.255.0」に該当します。
NetGenesisのDHCPサーバーを使用する方は IPアドレスを自動取得する を参照してTCP/IP設定を行って下さい。


ただし、WWWサーバーやFTPサーバーを運用するパソコンは IPアドレスを指定する(個別に設定) を参照して設定を行って下さい。

以降、NetGenesisのDHCPサーバーを使用する(IPアドレス自動取得)・使用しない(IPアドレスを指定)に応じて、以下を参照して下さい。
 IPアドレスを自動取得する ・・・ DHCPサーバーを使用する(IPアドレス自動取得)
 IPアドレスを指定する(個別に設定) ・・・ DHCPサーバーを使用しない(IPアドレスを指定)

備 考
  IPアドレスを指定するパソコンと、IPアドレスを(NetGenesisのDHCPサーバーから)自動取得するパソコンを混在させることも可能です。
  2-7 ネットワーク構成例 を参考にして下さい。

  既存のLANにNetGenesisを追加する場合は、LAN管理者と相談の上、設定を行って下さい。

NetGenesisのLANポートIPアドレスを変更する場合は、12-1.LANポートIPアドレスの設定 及び 13-1.DHCPサーバー設定 を変更して下さい。

  LAN内にNetGenesis以外のDHCPサーバーがある場合、DHCPサーバーのマニュアルを参照して設定を行って下さい。必要な設定は以下の通りです。

(デフォルト)ゲートウェイ NetGenesisのLANポートIPアドレス
DNSサーバー NetGenesisのLANポートIPアドレス
  なお、NetGenesis以外のDHCPサーバーを使用する場合、NetGenesisのDHCPサーバー機能を無効にする事を推奨します。
  DHCPサーバーの設定については 13-1.DHCPサーバー設定 で説明します。

2.パソコンの設定 へ戻る

IPアドレスを自動取得する

 チェック!
設定を行う前に、必ずNetGenesisの電源をONにして下さい。


以下の手順で設定を行って下さい。
  1. Mac OS X を起動して下さい。


  2. [アップルメニュー]から[システム環境設定]を選択して下さい。


  3. [ネットワーク]をダブルクリックして下さい。


  4. 以降、Mac OS X のバージョンによって、設定画面が異なります。

    〔 Mac OS X 10 〜 10.2 〕
      *Mac OS X 10.3〜10.4 は こちら
      *Mac OS X 10.5〜10.6 は こちら

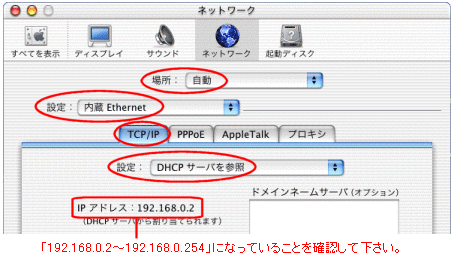

     4-1. [場所]の中から[自動]を選択して下さい。
     4-2. [設定]の中から[内蔵 Ethernet]を選択して下さい。
     4-3. [TCP/IP]タブをクリックし、[設定]の中から[DHCPサーバを参照]を選択して下さい。

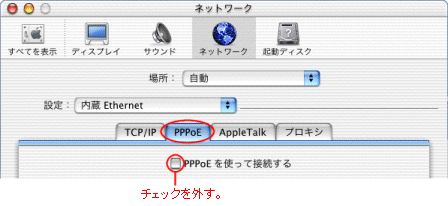

     4-4. [PPPoE]のタブをクリックし、[PPPoEを使って接続する]のチェックが外れていることを確認して下さい。

     4-5. 設定が完了しましたら[保存]ボタンをクリックして画面を閉じて下さい。

    〔 Mac OS X 10.3〜10.4 〕

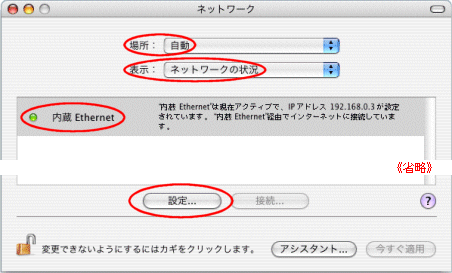

     4-1. [場所]の中から[自動]を選択して下さい。
     4-2. [表示]の中から[ネットワークの状況]を選択して下さい。
     4-3. [内蔵Ethernet]を選択して[設定...]ボタンをクリックして下さい。

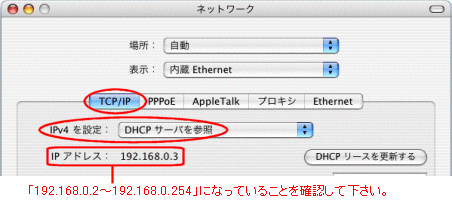

     4-4. [TCP/IP]ボタンをクリックし、[IPv4を設定]の中から[DHCPサーバを参照]を選択して下さい。

     4-5. [PPPoE]ボタンをクリックし、[PPPoEを使って接続する]のチェックが外れていることを確認した後、[今すぐ適用]ボタンをクリックしてからウィンドウを閉じて下さい。


    〔 Mac OS X 10.5〜10.6 〕

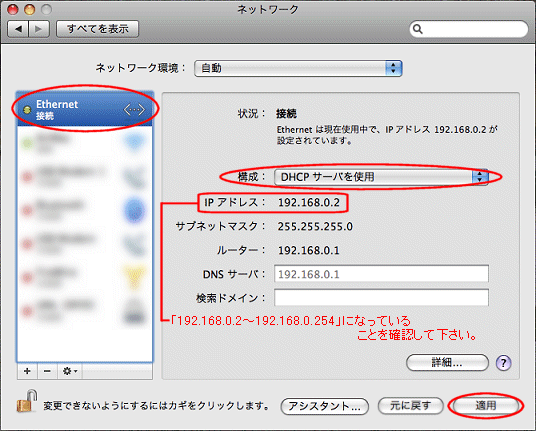

     4-1. [Ethernet]を選択して下さい。
     4-2. [構成]の中から[DHCPサーバを使用]を選択して下さい。

     4-3. 設定が完了しましたら、[適用]ボタンをクリックしてからウィンドウを閉じて下さい。

以上で設定は完了です。

2-6.ソフトウェアの設定 へ進んで下さい。

このページの先頭 へ戻る
2.パソコンの設定 へ戻る

IPアドレスを指定する(個別に設定)

パソコンにIPアドレスを指定する場合、以下のTCP/IP設定を行います。
  IPアドレス
各パソコンやネットワーク機器で、それぞれ重複しないように設定します。
  サブネットマスク
各パソコンのネットワークアドレスの範囲を設定します。
  ドメインネームサーバ(DNSサーバ)
NetGenesisのLANポートIPアドレス、またはプロバイダ等のDNSサーバーのIPアドレスを設定します。
  ルータ
NetGenesisのLANポートIPアドレスを設定します。

IPアドレスを指定するパソコンと、IPアドレスを自動取得するパソコンを混在させる場合、設定内容によってはIPアドレスの衝突が発生する可能性があります。
指定するIPアドレスと、DHCPサーバーが付与するIPアドレスの範囲が競合しないように設定して下さい。


以下の手順で設定を行って下さい。
  1. Mac OS X を起動して下さい。


  2. [アップルメニュー]から[システム環境設定]を選択して下さい。


  3. [ネットワーク]をダブルクリックして下さい。


  4. 以降、Mac OS X のバージョンによって、設定画面が異なります。

    〔 Mac OS X 10 〜 10.2 〕
      *Mac OS X 10.3〜10.4 は こちら
      *Mac OS X 10.5〜10.6 は こちら

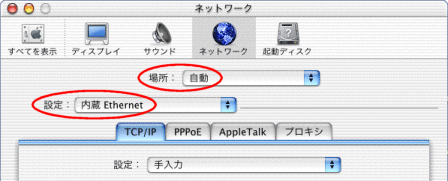

     4-1. [場所]の中から[自動]を選択して下さい。
     4-2. [設定]の中から[内蔵 Ethernet]を選択して下さい。

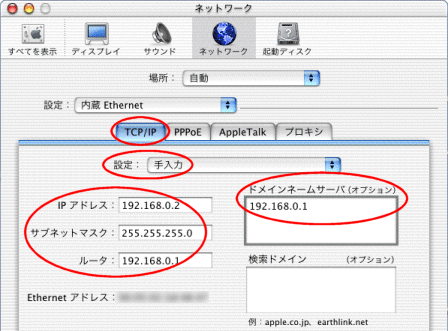

     4-3. [TCP/IP]タブをクリックし、[設定]の中から[手入力]を選択した後、以下の各設定を行って下さい。

    NetGenesisのLANポートIPアドレスを
    工場出荷値(192.168.0.1/24)で使用する場合
     ※「/24」は「255.255.255.0」に該当します。
      [IPアドレス]には「192.168.0.2〜192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      [サブネット マスク]には「255.255.255.0」を入力して下さい。
      [ルータ]にはNetGenesisのLANポートIPアドレス(192.168.0.1)を入力して下さい。
      [ドメインネームサーバ]にはNetGenesisのLANポートIPアドレス(192.168.0.1)を入力して下さい。
     メ モ
    NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、[ドメインネームサーバ]にNetGenesisのLANポートIPアドレスを設定して下さい。
    NetGenesisのLANポートIPアドレスを
    工場出荷値から変更する場合
      [IPアドレス]にはプロバイダやLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      [サブネット マスク]にはプロバイダやLAN管理者等から指定された値を入力して下さい。
      [ルータ]には変更したNetGenesisのLANポートIPアドレスを入力して下さい。
      [ドメインネームサーバ]にはNetGenesisのLANポートIPアドレス、またはプロバイダやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して下さい。
     メ モ
    NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、[ドメインネームサーバ]にNetGenesisのLANポートIPアドレスを設定して下さい。
     4-4. [PPPoE]のタブをクリックし、[PPPoEを使って接続する]のチェックが外れていることを確認して下さい。

     4-5. 設定が完了しましたら[保存]ボタンをクリックして画面を閉じて下さい。

    〔 Mac OS X 10.3〜10.4 〕
     4-1. [場所]の中から[自動]を選択して下さい。
     4-2. [表示]の中から[ネットワークの状況]を選択して下さい。
     4-3. [内蔵Ethernet]を選択して[設定...]ボタンをクリックして下さい。

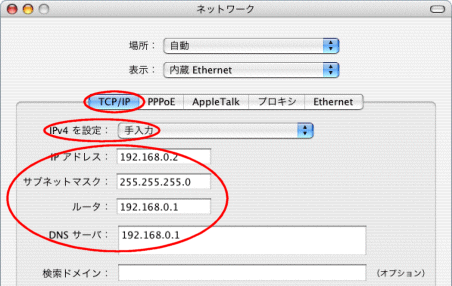

     4-4. [TCP/IP]ボタンをクリックし、[IPv4を設定]の中から[手入力]を選択した後、以下の各設定を行って下さい。

    NetGenesisのLANポートIPアドレスを
    工場出荷値(192.168.0.1/24)で使用する場合
     ※「/24」は「255.255.255.0」に該当します。
      [IPアドレス]には「192.168.0.2〜192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      [サブネット マスク]には「255.255.255.0」を入力して下さい。
      [ルータ]にはNetGenesisのLANポートIPアドレス(192.168.0.1)を入力して下さい。
      [DNSサーバ]にはNetGenesisのLANポートIPアドレス(192.168.0.1)を入力して下さい。
     メ モ
    NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、[DNSサーバ]にNetGenesisのLANポートIPアドレスを設定して下さい。
    NetGenesisのLANポートIPアドレスを
    工場出荷値から変更する場合
      [IPアドレス]にはプロバイダやLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      [サブネット マスク]にはプロバイダやLAN管理者等から指定された値を入力して下さい。
      [ルータ]には変更したNetGenesisのLANポートIPアドレスを入力して下さい。
      [DNSサーバ]にはNetGenesisのLANポートIPアドレス、またはプロバイダやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して下さい。
     メ モ
    NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、[ドメインネームサーバ]にNetGenesisのLANポートIPアドレスを設定して下さい。

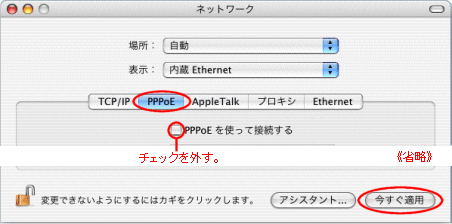

     4-5. [PPPoE]ボタンをクリックし、[PPPoEを使って接続する]のチェックが外れていることを確認した後、[今すぐ適用]ボタンをクリックして下さい。


    〔 Mac OS X 10.5〜10.6 〕

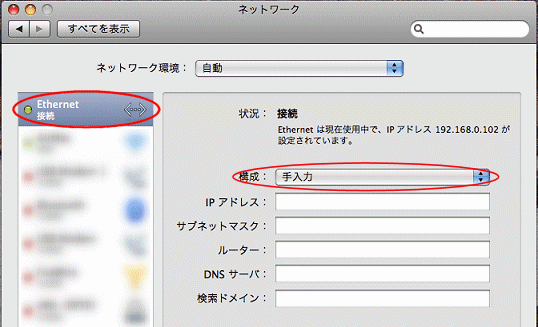

     4-1. [Ethernet]を選択して下さい。
     4-2. [構成]の中から[手入力]を選択して下さい。

     4-3. 以下の各設定を行って下さい。

    NetGenesisのLANポートIPアドレスを
    工場出荷値(192.168.0.1/24)で使用する場合
     ※「/24」は「255.255.255.0」に該当します。
      [IPアドレス]には「192.168.0.2〜192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      [サブネット マスク]には「255.255.255.0」を入力して下さい。
      [ルーター]にはNetGenesisのLANポートIPアドレス(192.168.0.1)を入力して下さい。
      [DNSサーバ]にはNetGenesisのLANポートIPアドレス(192.168.0.1)を入力して下さい。
     メ モ
    NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、[DNSサーバ]にNetGenesisのLANポートIPアドレスを設定して下さい。
    NetGenesisのLANポートIPアドレスを
    工場出荷値から変更する場合
      [IPアドレス]にはプロバイダやLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      [サブネット マスク]にはプロバイダやLAN管理者等から指定された値を入力して下さい。
      [ルーター]には変更したNetGenesisのLANポートIPアドレスを入力して下さい。
      [DNSサーバ]にはNetGenesisのLANポートIPアドレス、またはプロバイダやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して下さい。
     メ モ
    NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、[ドメインネームサーバ]にNetGenesisのLANポートIPアドレスを設定して下さい。
     4-4. 設定が完了しましたら、[適用]ボタンをクリックしてからウィンドウを閉じて下さい。

以上で設定は完了です。

2-6.ソフトウェアの設定 へ進んで下さい。
