2-4.Windows XP のTCP/IP設定

Windows XP のTCP/IP設定について説明します。
　
はじめに
　 Windows XPのTCP/IP設定画面は、Windows側のバージョンアップ等により変更となる場合があります。

TCP/IPプロトコルの設定は、NetGenesisのDHCPサーバーを使用する・使用しないにより異なります。

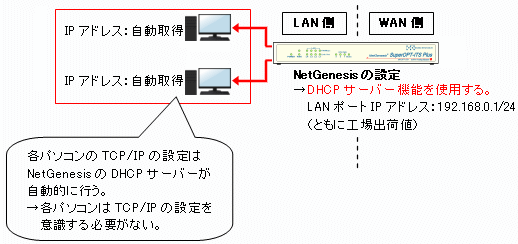

DHCPサーバーは、NetGenesisに接続されている各パソコン等へ自動的にTCP/IPの設定を行う機能です。

（工場出荷値では最大253台のパソコン等へネットワークの設定を行うことができます。）
初めてLANを構築する方は、NetGenesisのDHCPサーバーを使用することを推奨します。
NetGenesisは「DHCPサーバーを使用する」が工場出荷値です。
NetGenesisのLANポートIPアドレス「192.168.0.1/24」も特に問題無いようであれば、そのままご利用下さい。
　※「/24」は「255.255.255.0」に該当します。
NetGenesisのDHCPサーバーを使用する方は IPアドレスを自動取得する を参照してTCP/IP設定を行って下さい。


ただし、WWWサーバーやFTPサーバーを運用するパソコンは IPアドレスを指定する（個別に設定） を参照して設定を行って下さい。

以降、NetGenesisのDHCPサーバーを使用する（IPアドレス自動取得）・使用しない（IPアドレスを指定）に応じて、以下を参照して下さい。
　IPアドレスを自動取得する ・・・ DHCPサーバーを使用する（IPアドレス自動取得）
　IPアドレスを指定する（個別に設定） ・・・ DHCPサーバーを使用しない（IPアドレスを指定）

備　考
 ■ IPアドレスを指定するパソコンと、IPアドレスを（NetGenesisのDHCPサーバーから）自動取得するパソコンを混在させることも可能です。
  2-7 ネットワーク構成例 を参考にして下さい。
 ■ 既存のLANにNetGenesisを追加する場合は、LAN管理者と相談の上、設定を行って下さい。

NetGenesisのLANポートIPアドレスを変更する場合は、12-1.LANポートIPアドレスの設定 及び 13-1.DHCPサーバー設定 を変更して下さい。
 ■ LAN内にNetGenesis以外のDHCPサーバーがある場合、DHCPサーバーのマニュアルを参照して設定を行って下さい。必要な設定は以下の通りです。

（デフォルト）ゲートウェイ NetGenesisのLANポートIPアドレス
DNSサーバー NetGenesisのLANポートIPアドレス
  なお、NetGenesis以外のDHCPサーバーを使用する場合、NetGenesisのDHCPサーバー機能を無効にする事を推奨します。
  DHCPサーバーの設定については 13-1.DHCPサーバー設定 で説明します。
　
2.パソコンの設定 へ戻る
IPアドレスを自動取得する
　
 チェック！
設定を行う前に、必ずNetGenesisの電源をONにして下さい。


以下の手順で設定を行って下さい。
  1. Windows XPを起動して下さい。

     メ モ
    		Administrator（管理者）権限のあるユーザーアカウントでログオンして下さい。


  2. ［スタート］→［コントロールパネル］の順番にクリックして下さい。

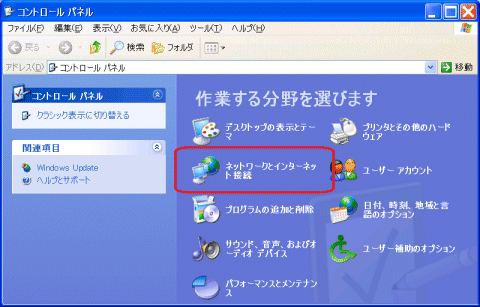

  3. ［ネットワークとインターネット接続］をクリックして下さい。

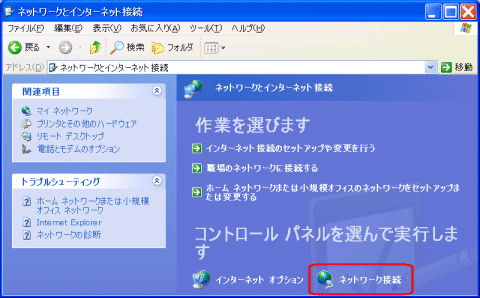

  4. ［ネットワーク接続］をクリックして下さい。

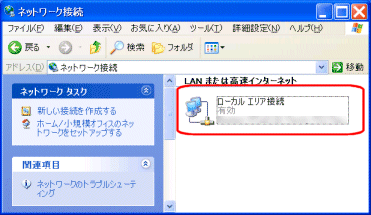

  5. ローカルエリア接続］をダブルクリックして下さい。




  6. ［プロパティ］ボタンをクリックして下さい。

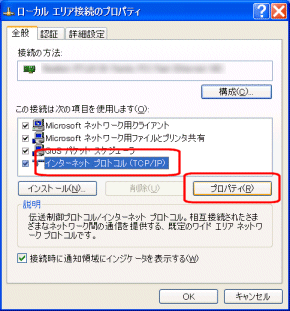

  7. ［インターネットプロトコル（TCP/IP）］を選択して、［プロパティ］ボタンをクリックして下さい。

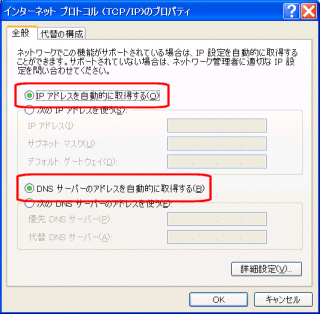

  8. ［IPアドレスを自動的に取得する］、及び［DNSサーバーのアドレスを自動的に取得する］を選択して、［OK］ボタンをクリックして下さい。

以上で設定は完了です。

各画面で［OK］ボタンをクリックして下さい。

2-6 ソフトウェアの設定 へ進んで下さい。
このページの先頭 へ戻る
2.パソコンの設定 へ戻る
IPアドレスを指定する（個別に設定）

パソコンにIPアドレスを指定する場合、以下のTCP/IP設定を行います。
　 IPアドレス
各パソコンやネットワーク機器で、それぞれ重複しないように設定します。
　 サブネットマスク
各パソコンのネットワークアドレスの範囲を設定します。
　 DNSサーバーのIPアドレス
NetGenesisのLANポートIPアドレス、またはプロバイダ等のDNSサーバーのIPアドレスを設定します。
　 ゲートウェイ
NetGenesisのLANポートIPアドレスを設定します。

IPアドレスを指定するパソコンと、IPアドレスを自動取得するパソコンを混在させる場合、設定内容によってはIPアドレスの衝突が発生する可能性があります。
指定するIPアドレスと、DHCPサーバーが付与するIPアドレスの範囲が競合しないように設定して下さい。

以下の手順で設定を行って下さい。
  1. Windows XPを起動して下さい。

     メ モ
    		Administrator（管理者）権限のあるユーザーアカウントでログオンして下さい。


  2. ［スタート］→［コントロールパネル］の順番にダブルクリックして下さい。


  3. ［ネットワークとインターネット接続］をクリックして下さい。




  4. ［ネットワーク接続］をクリックして下さい。




  5. ［ローカルエリア接続］をダブルクリックして下さい。




  6. ［プロパティ］ボタンをクリックして下さい。




  7. ［インターネットプロトコル（TCP/IP）］を選択して、［プロパティ］ボタンをクリックして下さい。

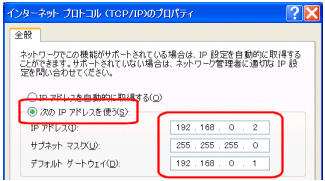

  8. ［次のIPアドレスを使う］を選択して下さい。
      NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1/24）で使用する場合
    　 　※「/24」は「255.255.255.0」に該当します。
    　
      ［IPアドレス］には「192.168.0.2〜192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      ［サブネット マスク］には「255.255.255.0」を入力して下さい。
      ［デフォルト ゲートウェイ］にはNetGenesisのLANポートIPアドレス（192.168.0.1）を入力して下さい。
    　
      NetGenesisのLANポートIPアドレスを工場出荷値から変更する場合
    　
      ［IPアドレス］にはプロバイダやLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
      ［サブネット マスク］にはプロバイダやLAN管理者等から指定された値を入力して下さい。
      ［デフォルト ゲートウェイ］には変更したNetGenesisのLANポートIPアドレスを入力して下さい。

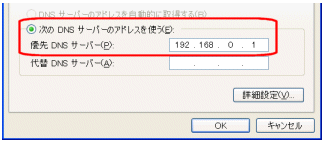

  9. ［次のDNSサーバーのアドレスを使う］を選択して下さい。

    ［優先DNSサーバー］にNetGenesisのLANポートIPアドレス、またはプロバイダやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して下さい。

    入力した後、［OK］ボタンをクリックして下さい。


     メ モ
    		NetGenesisのProxyDNS機能、EasyDNS機能を使用する場合、NetGenesisのLANポートIPアドレスを設定して下さい。
以上で設定は完了です。

各画面で［OK］ボタンをクリックして下さい。

2-6 ソフトウェアの設定 へ進んで下さい。
