11-1-1．設定例（IPマスカレードテーブル）

11-1-1.設定例（IPマスカレードテーブル）

IPマスカレードテーブルの設定例について説明します。

必要に応じて参照して下さい。

　WWWサーバーをインターネット側へ公開する例

　FTPサーバーをインターネット側へ公開する例

　WAN側からNetGenesisの設定を行う例

11-1.IPマスカレードテーブル設定へ戻る

WWWサーバーをインターネット側へ公開する例

契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。

（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）

NetGenesisのLAN内のWWWサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

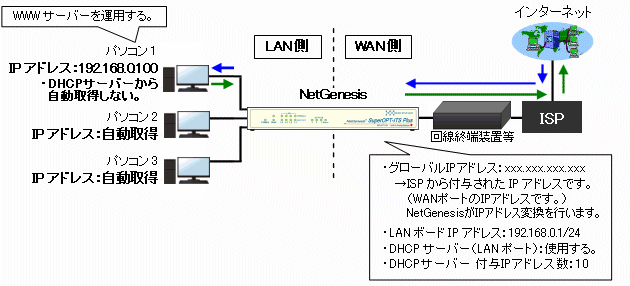

【構成例】

上記の構成例の場合、以下のように設定します。

登録するテーブル情報
プロトコル	TCP
開始ポート番号	www-http（ポート番号：80）
終了ポート番号	www-http（ポート番号：80）
変換IPアドレス（WWWサーバーを運用するパソコンのIPアドレス）	192.168.0.100

11-1-1.設定例（IPマスカレードテーブル）へ戻る

FTPサーバーをインターネット側へ公開する例

契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。

（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）

NetGenesisのLAN内のFTPサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

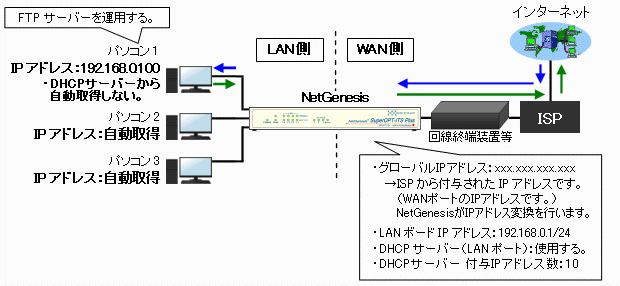

【構成例】

上記の構成例の場合、以下のように設定します。

登録するテーブル情報
プロトコル	TCP
開始ポート番号	ftp（ポート番号：21）
終了ポート番号	ftp（ポート番号：21）
変換IPアドレス（FTPサーバーを運用するパソコンのIPアドレス）	192.168.0.100

※	FTPデータセッション用のTCPポートは設定不要です。

11-1-1.設定例（IPマスカレードテーブル）へ戻る

WAN側からNetGenesisの設定を行う例

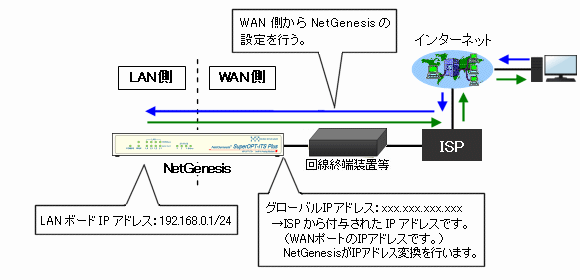

【構成例】

	インターネット側からNetGenesisの設定画面へログオンする場合、本設定の他にセキュリティ設定が必要です。
	セキュリティ設定については、 16-1.セキュリティ設定を参照して下さい。

WWWサーバーをインターネット側へ公開する設定と本設定を併用する場合は、NetGenesisの設定ポート番号をTCP80から変更して下さい。

NetGenesisの設定には、工場出荷値TCPポート番号80（www-http）を使用しますので、WWWサーバーの通信と競合してしまいます。
その場合は、NetGenesisの設定ポート番号を変更して回避して下さい。
設定ポート番号の変更方法については、16-1.セキュリティ設定を参照して下さい。
（複数のグローバルIPアドレスを使用して、NAT変換でWWWサーバーをインターネット側へ公開する場合は問題ありません。）

上記の構成例の場合、以下のように設定します。

登録するテーブル情報
プロトコル	TCP
開始ポート番号	www-http（ポート番号：80）（※）
終了ポート番号	www-http（ポート番号：80）（※）
変換IPアドレス（NetGenesisのLANポートIPアドレス）	192.168.0.1

※	16-1.セキュリティ設定でNetGenesisの設定ポート番号を変更した場合は、変更したポート番号を入力して下さい。
