1-3.各部の名称と各機器との接続
　
NetGenesisの前面（モニタランプ）と背面（コネクタ類）の名称と、各機器との接続方法について説明します。
　
　
以下を参照して下さい。
　
各部の名称
　
前面（モニタランプ）
　
　
POWER ： NetGenesis の電源がONのときに点灯します。
Link/Act ： 各ポートの通信状態を表します。
　 　
 ・点灯 ： リンク確立中。
 ・消灯 ： リンク未確立。
 ・点滅 ： データ通信中。
100Mbps ： 各ポートの通信速度を表します。
　 　
 ・点灯 ： 100Mbpsでリンク確立中。
 ・消灯 ： 10Mbpsでリンク確立中。
STATUS 1 ： WANポートの動作状態を表します。
　 　
《 動作モード：PPPoEクライアント（IPアドレス自動取得/固定/アンナンバード） 》
 ・点灯 ： PPPoE接続完了。
 ・点滅（500ms間隔） ： PPPoE未接続。
 ・点滅（200ms間隔 5秒間） ： Case1） IPマスカレード有効時、同時処理最大セッション数（8192）に達した。（※1）
Case2） NAT変換時、FTPプロトコルの同時処理最大セッション数（512）に達した。
　 　
《 動作モード：DHCPクライアント（IPアドレス自動取得） 》
 ・点灯 ： IPアドレス自動取得完了。
 ・点滅（500ms間隔） ： IPアドレス未取得。
 ・点滅（200ms間隔 5秒間） ： IPマスカレード有効時、同時処理最大セッション数（8192）に達した。
　 　
《 動作モード：IPアドレス固定（IPアドレス固定/アンナンバード/ローカルルータ） 》
 ・点滅（200ms間隔 5秒間） ： Case1） IPマスカレード有効時、同時処理最大セッション数（8192）に達した。
Case2） NAT変換時、FTPプロトコルの同時処理最大セッション数（512）に達した。
　 　
《 動作モード：WANポート未使用設定 》
 ・消灯
STATUS 2 ： 優先ルーティングの動作状態を表します。
　 　
 ・点灯 ： 優先ルーティング設定 有効。
 ・点滅（200ms間隔 5秒間） ： 高優先パケットが流れている。
STATUS 3 ： モデムポート/シリアルポートの動作状態を表します。
　 　
 ・点灯 ： 回線接続完了。
 ・消灯 ： 回線未接続。
 ・点滅（200ms間隔 5秒間） ： データ送受信中。
Modem ： 内蔵モデムのフック動作を表します。
　 　
 ・点灯 ： オフフック。
 ・消灯 ： オンフック。
　 　
参考：LEDの点滅間隔について
LEDの点滅間隔については、以下を参考にして下さい。

500ms間隔

200ms間隔
　
背面（各コネクタ、RESETスイッチ）
　
　
9VDC ： 電源アダプター用コネクタです。
付属の専用電源アダプターを接続します。
RESET ： NetGenesis の設定を工場出荷値に戻すためのボタンです。
→ 細い棒等でRESETボタンを押したまま、電源をONにすることにより、NetGenesis の設定が工場出荷値に戻ります。
　
　● 電源をONにした後、RESETボタンを10秒以上押し続けて下さい。
SERIAL ： シリアルポートです。
→ 専用シリアルケーブル（別売り）を使用して、アナログモデムやISDNターミナルアダプタと接続します。
接続方法については、シリアルポートとの接続 を参照して下さい。
　
　● 必ず専用シリアルケーブル（別売り）を使用して下さい。
モデムやISDNターミナルアダプタに添付されているMacintosh用ケーブルは使用できませんので注意して下さい。
　
　● 専用シリアルケーブルは、当社直販サイト にてご購入頂けます。
WAN ： WANポートです。
→ ツイストペアケーブルを使用して、回線終端装置と接続します。
L1〜L4 ： LANポート1〜4です。
→ ツイストペアケーブルを使用して、パソコンのイーサネットボードや他のHUB等と接続します。
MODEM ： 内蔵モデムポートです。
LINE ： アナログ回線と接続します。
PHONE ： 電話機を接続する場合はこの端子に接続します。
 チェック！
電源アダプターを接続する際は、しっかり奥まで差し込んで下さい。
接触不良のまま使用すると、動作不良や故障の原因となります。
　
 チェック！
内蔵モデムポートにISDN回線を直接接続しないで下さい。
内蔵モデムの故障の原因となります。
（ISNDターミナルアダプタのアナログポートと接続する場合は問題ありません。）
各機器との接続

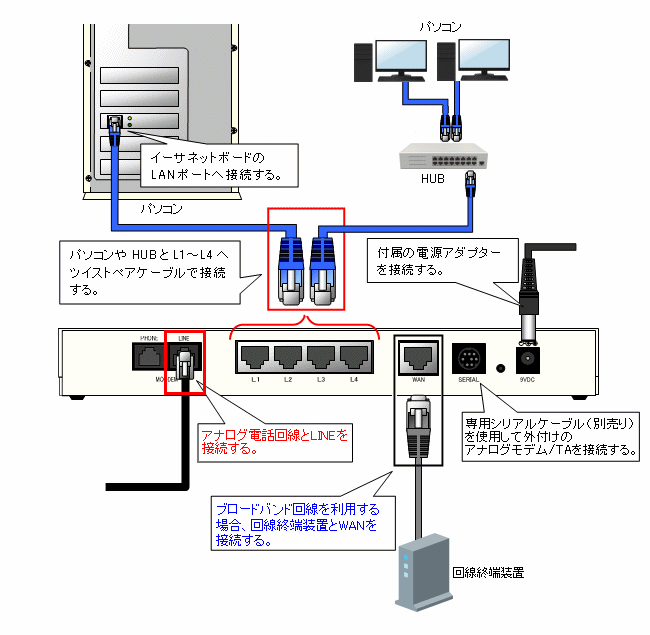

　 以下のように NetGenesis と 各機器を接続して下さい。


　

　
　 　
シリアルポートとの接続

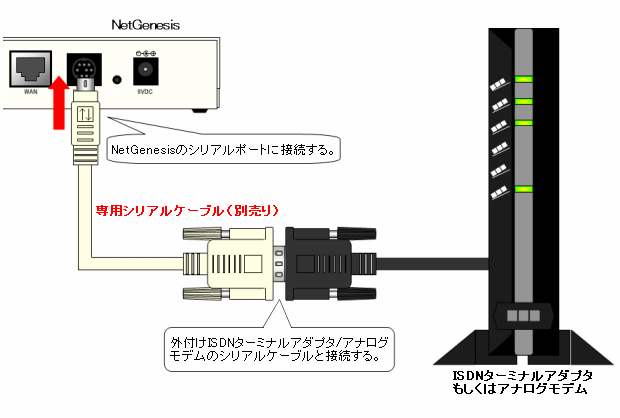

　 以下のように NetGenesisのシリアルポートと外付けISDNターミナルアダプタ/アナログモデムを接続して下さい。


　
　
ISDNターミナルアダプタ/アナログモデムを接続する際の注意
ISDNターミナルアダプタ/アナログモデムをシリアルポートに接続する際は、必ず専用シリアルケーブル（別売り）を使用して下さい。

専用シリアルケーブルは、当社直販サイト にてご購入頂けます。

ISDNターミナルアダプタやアナログモデムに付属されているMacintosh用ケーブルを使用しても正しく動作しませんので注意して下さい。
　
　
1.はじめに へ戻る
