1-2.設定を行う前に確認すること

NetGenesisの設定を行う前に確認が必要な内容について説明します。

  回線接続(開通)の確認
 対象: 全てのプロバイダ。
  MACアドレス記憶型のケーブルモデム
 対象: CATV(ケーブルテレビ)
  ルータ機能を搭載した回線終端装置と接続する際の注意
 対象: プロバイダから提供された回線終端装置にルータ機能が搭載されている場合。

1.はじめに へ戻る

回線接続(開通)の確認

NetGenesisとケーブルモデムやONU、ADSLモデム等(回線終端装置)を接続する前に、パソコンとモデム直結(NetGenesisを介さない接続)の状態でインターネット接続が可能か確認して下さい。

パソコンとモデム直結の状態でインターネット接続ができない場合、プロバイダへお問い合わせ下さい。

先頭へ戻る

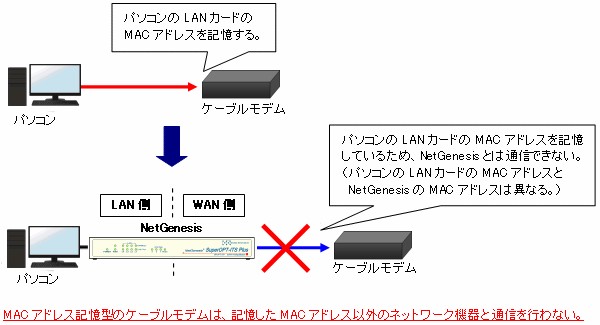

MACアドレス記憶型のケーブルモデム

ケーブルモデムの中には「接続されているネットワーク機器のMACアドレス(物理アドレス)を記憶する機種」があります。

この場合、ケーブルモデムがNetGenesisを導入する前に接続していたLANカード(パソコン側)のMACアドレスを記憶しているため、NetGenesisを接続しても通信を行うことができません。
(ケーブルモデムが記憶したMACアドレス以外とは通信を行わないため。)

ケーブルモデムがLANカード(パソコン側)のMACアドレスを記憶している場合、ケーブルモデムの電源をOFFにして30分程度放置して下さい。(ケーブルモデムが記憶しているMACアドレスが消去されるまで放置して下さい。)

再度電源をONにすると、接続されている機器(NetGenesis)のMACアドレスをケーブルモデムが自動的に取得します。


 チェック!
NetGenesisの設定が完了してもインターネットへ接続することができない場合、上記の作業を行って下さい。
 ※ NetGenesisのWANポートのMACアドレスを変更することでも対処可能です。
WANポートのMACアドレスの変更方法については 12-5.WANポートのMACアドレスの設定 を参照して下さい。

 メ モ
ケーブルモデムが記憶しているMACアドレスが消去されるまでの時間(電源をOFFにする時間)は、ケーブルモデムの機種によって異なります。

先頭へ戻る

ルータ機能を搭載した回線終端装置と接続する際の注意

ルータ機能を搭載した回線終端装置(以降ルータモデム)にNetGenesisを接続する場合、以下の2通りの接続方法があります。

   ルータモデムのルーター機能を無効にする、もしくはPPPoEブリッジ機能を有効にしてNetGenesisを接続する。
  この場合、ルータモデムのLAN側からNetGenesisがPPPoE接続を行なう事ができます。
ルーター機能を無効にする方法やPPPoEブリッジ機能の設定方法については、回線事業者にお問い合わせ下さい。

   ルータモデムのルーター機能を有効にしたまま、NetGenesisを接続する。
  この場合、NetGenesisはPPPoE接続ではなく、DHCPクライアント(IPアドレス自動取得)で接続します。
NetGenesisを接続する前に、必ずルータモデムのLAN側のプライベートネットワークアドレスを確認して下さい。
ルータモデムのLAN側プライベートネットワークアドレスによっては、NetGenesisのLANポートIPアドレス(あるいはルータモデムのLAN側ネットワークアドレス)の変更が必要となります。

NetGenesisの設定を行う前に、以下を参照して下さい。
 ルータモデムのLAN側プライベートネットワークアドレスが 192.168.0.x の場合
 ルータモデムのLAN側プライベートネットワークアドレスが 192.168.0.x以外 の場合

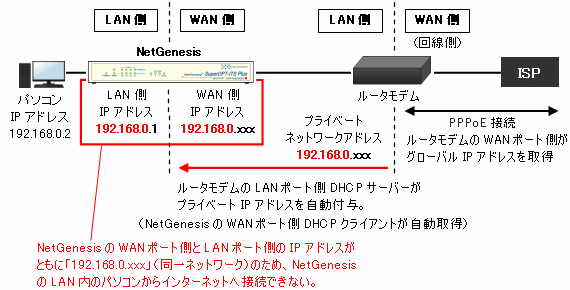

ルータモデムのLAN側プライベートネットワークアドレスが 192.168.0.x の場合

NetGenesisのLANポートIPアドレス(およびDHCPサーバー)の変更が必要です。

この場合、NetGenesisのLANポートIPアドレス(工場出荷値:192.168.0.1)とWANポート(DHCPクライアント機能)が自動取得するIPアドレスが同一ネットワークになってしまうため、インターネットへ接続することができません。

 例) NetGenesisのLANポートIPアドレス 192.168.0.1(工場出荷値)
  ルータモデムのLAN側プライベート
ネットワークアドレス
192.168.0.xxx
    → ルータモデムのLAN側DHCPサーバーからNetGenesisのWAN側DHCPクライアントが取得するIPアドレスは「192.168.0.x」となり、NetGenesisのLAN側とWAN側が同一ネットワークになってしまう。
  (NetGenesisのLAN内からWANポート側へ出ていくことができなくなる。)

上記環境はサブネットマスクが「255.255.255.0」(/24)の例です。


ルータモデムとNetGenesisを接続する前に、NetGenesisのLANポートIPアドレス(及びDHCPサーバー)の設定を変更して下さい。

2 パソコンの設定3.設定の開始と終了 の順番に読み進み、11-1 LANポートIPアドレスの設定 及び 12-1 DHCPサーバー設定 を行って下さい。


 チェック!
NetGenesisのWAN側/LAN側の両方のIPアドレスが同一ネットワークの場合、NetGenesisが正常動作しませんので注意して下さい。

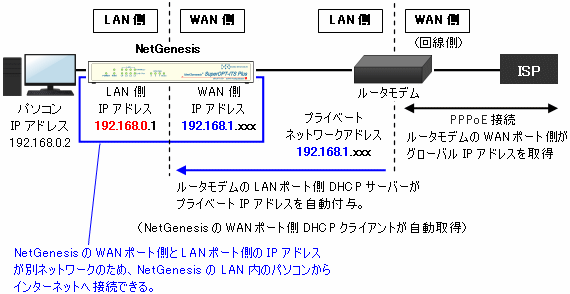

ルータモデムのLAN側プライベートネットワークアドレスが 192.168.0.x以外 の場合

NetGenesisのLANポートIPアドレスを変更する必要はありません。

 例) NetGenesisのLANポートIPアドレス 192.168.0.1(工場出荷値)
  ルータモデムのLAN側プライベート
ネットワークアドレス
192.168.1.xxx
    → NetGenesisのLANポートIPアドレスとルータモデムのLAN側プライベートネットワークアドレスが、それぞれ別々のネットワークのため、問題なくインターネットへ接続できます。

上記環境はサブネットマスクが「255.255.255.0」(/24)の例です。
