1-1.各機能の概要
NetGenesis の各機能の概要について説明します。
WANポートの機能
複数台のパソコンからインターネット同時接続・IPアドレス変換(IPマスカレード)機能
PPPoEクライアント機能
PPPoEマルチセッション機能
DHCPクライアント機能
複数固定IPアドレス変換(NAT/IPマスカレード)機能
アンナンバード(unnumbered)機能
ローカルルータ機能
MTU値変更機能(PPPoEクライアント機能使用時)
MACアドレス変更機能
PPTP変換機能/IPSecパススルー機能
リモート設定機能
LANポートの機能
UPnP(ユニバーサルプラグアンドプレイ)機能
IPv6ブリッジ機能
DHCPサーバー機能
SNTPサーバー・クライアント機能
パスワード機能
(管理者IDとユーザーID)
ProxyDNS機能
ファイアウォール(IPフィルタ)機能
SYSLOG機能
EasyDNS機能
WWWブラウザ設定
シリアルポート/モデムポートの機能
ダイヤルアップ(RASクライアント)IP接続機能
RASサーバーIP接続機能
LAN型ダイヤルアップIP接続機能
専用線IP接続機能
ルーティング機能
スタティックルーティング機能
ソースルーティング機能
RIP機能
(優先ルーティング機能については別項にて説明)
HUBポートの機能
QoS機能
速度制限機能
VLAN機能
ブロードキャストストーム保護機能
ミラーリング機能
帯域制御機能
WANポート帯域制限機能&優先ルーティング機能
シェーピング機能
サーバー公開を行うための機能
静的IPマスカレード(IPマスカレードテーブル)機能
DMZホスト機能
ハードウェアの機能
WAN側 10/100Mbps 自動認識&Auto MDI/MDI-X対応(1ポート)
LAN側 10/100Mbps 自動認識&Auto MDI/MDI-X対応スイッチングHUB(4ポート)
1.はじめに へ戻る
WANポートの機能
複数台のパソコンからインターネット同時接続・IPアドレス変換(IPマスカレード)機能
IPアドレス変換(IPマスカレード)機能により、LAN内に接続されている複数台のパソコンから、同時にインターネットへ接続することが可能です。
PPPoEクライアント機能
PPPoEクライアント機能により、PPPoE接続を必要とする「フレッツ光」や「フレッツ・ADSL」、「 auひかり」、「eo光」等へ接続することが可能です。
PPPoEマルチセッション機能
同時に4箇所へのPPPoE接続を行うことが可能です。
DHCPクライアント機能
DHCPクライアント機能により、ISPからIPアドレス等を自動取得することが可能です。
複数固定IPアドレス変換(NAT/IPマスカレード)機能
プロバイダから取得した複数の固定IPアドレスをNAT/IPマスカレード変換することにより、固定IPアドレスの個数以上のパソコンから、インターネットへ接続することが可能です。
(使用可能な固定IPアドレス数は1・2・4・8・16個です。)
アンナンバード(unnumbered)機能
WAN側をアンナンバード(unnumbered)とし、ISPから取得した複数の固定グローバルIPアドレスを、LAN内で使用することが可能です。
(使用可能な複数固定IPアドレス数は4・8・16個です。)
ローカルルータ機能
2つの異なるネットワークを接続する、ローカルルータとして使用することが可能です
PPPoE接続時の
MTU値変更機能
MTU値(1回の送信で送ることができる最大データサイズ)を
68〜1492の範囲で
変更することが可能です。
MACアドレス変更機能
NetGenesisのWANポート側のMACアドレスを変更することが可能です。
PPTP変換機能/IPSecパススルー機能
ルータを介したVPNネットワークを構築することが可能です。
リモート設定機能
WAN側からWWWブラウザ上で、設定作業を行うことが可能です。
設定待ち受けポート番号の変更や、設定を許可するネットワーク・IPアドレスの変更を行うことにより、設定画面に対するセキュリティを確保することも可能です。
先頭へ戻る
サーバー公開を行うための機能
静的IPマスカレード(IPマスカレードテーブル)機能
インターネット側から発信されたIPフレームを、プロトコルやポート番号に応じてLAN内の特定のIPアドレスへ転送することが可能です。
DMZホスト機能
インターネット側から発信された全てのIPフレームを、LAN内の特定のIPアドレスへ転送することが可能です。
先頭へ戻る
LANポートの機能
UPnP(ユニバーサルプラグアンドプレイ)機能
UPnP対応ソフトウェアや、NTTのIP電話用VoIPアダプタ等、UPnP対応機器を使用することが可能です。
(WANポート使用時のみ。)
IPv6ブリッジ機能
LAN−WAN間でIPv6パケットをブリッジすることが可能です。
(WANポート使用時のみ。)
DHCPサーバー機能
LAN内のパソコンは、IPアドレス等 ネットワーク構築に必要なTCP/IP設定を、NetGenesisから自動取得することが可能です。
SNTPサーバー・クライアント機能
SNTPサーバー
インターネット(またはLAN)上のSNTP/NTPサーバーからNetGenesisが取得した時刻情報を、LAN内のSNTPクライアントへ与えることが可能です。
SNTP/NTPクライアント
インターネット(またはLAN)上のSNTP/NTPサーバーを利用して、NetGenesisの時刻情報を調整することが可能です。
ProxyDNS機能
NetGenesisがDNS サーバーの代理応答を行うことが可能です。
また、この機能を使用することにより、EasyDNS機能を使用すること等が可能となります。
ファイアウォール(IPフィルタ)機能
IPパケットのフィルタリングにより、LAN内部のコンピューター資源を保護することが可能です。
SYSLOG機能
システムで発生したイベントや情報等を、システムのメッセージとして表示/記録することが可能です。
EasyDNS機能
頻繁に使用するホスト名(コンピュータ名)とIPアドレスをNetGenesisに登録することにより、NetGenesisを簡易DNSサーバーとして使用することが可能です。
パスワード機能
(管理者IDとユーザーID)
管理者IDとユーザーID、及びそれぞれのパスワードを設定することにより、NetGenesisの設定情報を保護することが可能です。
先頭へ戻る
モデムポート/シリアルポートの機能

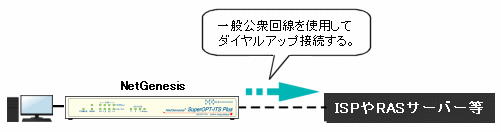

ダイヤルアップ(RASクライアント)IP接続機能
ISPやRASサーバー等へダイヤルアップ(RASクライアント)IP接続を行うことが可能です。
本機能とRASサーバーIP接続機能を併用することも可能です。
備考)
・
シリアルポートに接続するアナログモデム/ターミナルアダプタは、シリアルポート接続型で、かつATコマンドで制御可能な機器をご用意下さい。
・
シリアルポートを使用する場合、別売りの専用シリアルケーブルが必要です。

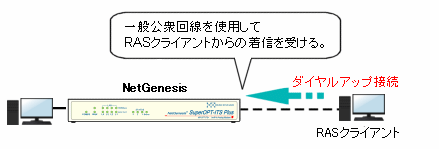

RASサーバーIP接続機能
RASサーバーとして、RASクライアントからのダイヤルアップIP接続に対応することができます。
一つのシリアル/モデムポートで、本機能とダイヤルアップ(RASクライアント)IP接続機能を併用することも可能です。
備考)
・
シリアルポートに接続するアナログモデム/ターミナルアダプタは、シリアルポート接続型で、かつATコマンドで制御可能な機器をご用意下さい。
・
シリアルポートを使用する場合、別売りの専用シリアルケーブルが必要です。

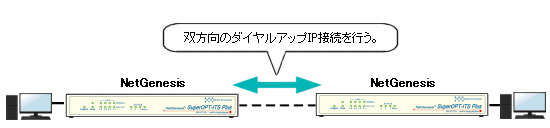

LAN型ダイヤルアップIP接続機能
一般公衆回線やINSネット64回線を使用して、2つのLAN(拠点)間でIPアドレス無変換の双方向ダイヤルアップIP接続を行うことが可能です。
備考)
・
LAN型ダイヤルアップIP接続は、当社NetGenesisシリーズ同士でのみ接続することができます。
・
シリアルポートに接続するアナログモデム/ターミナルアダプタは、シリアルポート接続型で、かつATコマンドで制御可能な機器をご用意下さい。
・
シリアルポートを使用する場合、別売りの専用シリアルケーブルが必要です。

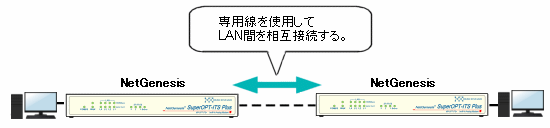

専用線IP接続機能
アナログ専用線やディジタル専用線を使用して、2つのLAN(拠点)間でIPアドレス無変換の専用線IP接続を行うことが可能です。
備考)
・
シリアルポートに接続するアナログモデム/ターミナルアダプタは、シリアルポート接続型で、かつATコマンドで制御可能な機器をご用意下さい。
・
シリアルポートを使用する場合、別売りの専用シリアルケーブルが必要です。
先頭へ戻る
ルーティング
機能
スタティックルーティング機能
送信先のIP(ネットワーク)アドレスによって、ルーティング先を設定することが可能です。
ソースルーティング機能
送信元のIP(ネットワーク)アドレスによって、ルーティング先を設定することが可能です。
RIP機能
RIP対応機器と通信経路情報を送受信することにより、ルーティング情報を自動設定することが可能です。
先頭へ戻る
帯域
制御機能
(WANポートのみ)
WANポート帯域制限機能&優先ルーティング機能
NetGenesisのWANポートと回線終端装置間の上り帯域を制限することや、特定の通信を優先してルーティングすることが可能です。
シェーピング機能
パケット(IPフレーム)がWANポートと回線終端装置間で制限した帯域幅を超えないように自動的にシェーピング(平滑化)することが可能です。
先頭へ戻る
HUBポートの機能
QoS機能
任意のポートからの通信を優先させることが可能です。
設定には以下の2種類があります。
ポートベース優先度
各ポート(L1〜L4、ルータ)毎に、通信の優先度(高・低)を設定します。
タグベース優先度
端末側から送信されるパケット中の "IEEE 802.1p QoSタグ" によって、通信の優先度(高・低)の判別を行います。
*
端末側のLANカード(アダプタ)が "IEEE 802.1p QoSタグ" に対応している必要があります。
速度制限機能
各LANポートの通信速度に制限を設けることが可能です。
(QoS設定と併用することにより、さらに細かな設定が可能となります。)
VLAN機能
LAN内を仮想的なグループ(VirtualLAN)に分割し、異なるグループとの通信を遮断することが可能です。
設定には以下の2種類があります。
ポートベースVLAN
各ポート(L1〜L4、ルータ)単位に、VLANグループを設定します。
タグベースVLAN
端末側から送信されるパケット中の "IEEE 802.1Q VLANタグ" によって、VLANグループを設定します。
*
端末側のLANカード(アダプタ)が "IEEE 802.1Q VLANタグ" に対応している必要があります。
ブロードキャストストーム保護機能
ブロードキャストストームによるネットワーク障害(通信エラーやパフォーマンス低下)から、ネットワークを保護することが可能です。
ミラーリング機能
任意のポートをミラーリング(データコピー)する
ことが可能です。
先頭へ戻る
ハードウェアの機能
WAN側 10/100Mbps 自動認識&Auto MDI/MDI-X対応(1ポート)
10/100Mbps自動認識(RJ-45)のWAN側接続用ポートを搭載しています。
イーサネットケーブルのストレート/クロスを自動的に判別・切り替えを行なうAuto MDI/MDI-Xに対応しています。
〔10/100Mbps、全二重/半二重、MDI/MDI-Xの固定設定も可能です。〕
LAN側 10/100Mbps 自動認識&Auto MDI/MDI-X対応 スイッチングHUB(4ポート)
10/100Mbps自動認識のスイッチングHUB(RJ-45)を搭載しています。
LAN側スイッチングHUBの全ポートがイーサネットケーブルのストレート/クロスを自動的に判別・切り替えを行なうAuto MDI/MDI-Xに対応しています。
〔10/100Mbps、全二重/半二重、MDI/MDI-Xの固定設定も可能です。〕
