9-3.システムログ
システムログ機能について説明します。
  　
システムログに表示される日時について
システムログに表示される日時は、本製品内部の時刻情報です。
時刻設定を行っていない場合、正確な日時は表示されませんのでご注意下さい。
時刻設定については、9-2.時刻情報・タイマー再起動設定 を参照して下さい。

以下の各項目を参照して下さい。
　
　 9-3-1.システムログ設定
　 システムログ設定画面について説明します。
　 9-3-2.システムログ表示例
　 システムログの表示例です。

9.マネージメント へ戻る
9-3-1.システムログ設定
システムログについて説明します。

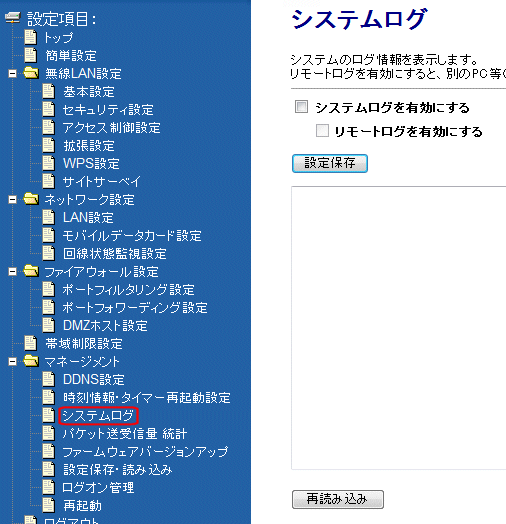

設定メニューの「マネージメント」より「システムログ」をクリックして下さい。

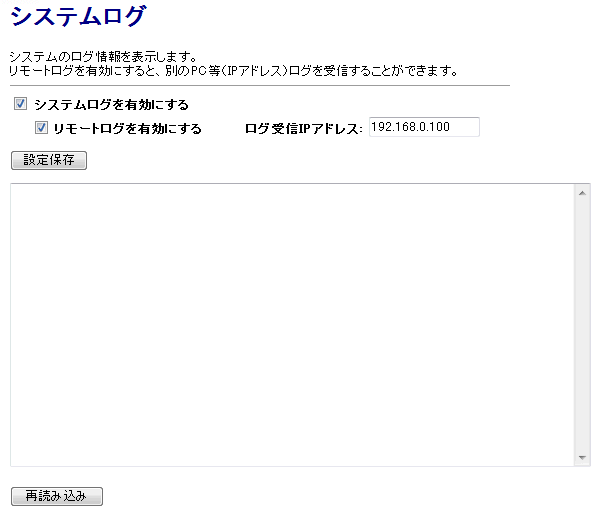

「システムログ」画面が開きます。


　

  システムログを有効にする
　 システムログ機能を使用する場合、チェックを入れて下さい。
チェックが入っていない場合、ログは表示されません。

  リモートログを有効にする
　 リモートログを受信する場合、チェックを入れて下さい。
　
 チェック！
リモートログをパソコンで受信するには、パソコンにSYSLOG受信ソフトをインストールする必要があります。

  ログ受信IPアドレス
　 リモートログを受信するパソコンのIPアドレスを入力して下さい。
　
 チェック！
リモートログを受信するIPアドレスを複数設定することはできません。（単一IPアドレスのみ設定可能）

  設定保存（ボタン）
　 システムログの有効/無効を切り替えた場合、押して下さい。
設定が反映されます。

  再読み込み（ボタン）
　 本画面で表示されているシステムログを最新の状態に更新します。

先頭へ戻る
9-3-2.システムログ表示例
　
  モバイルデータカード接続に関するシステムログ表示例
　
pppd[2152]: pppd 2.4.2b1 started by root, uid 0 　
pppd[2152]: Using interface ppp0 　
pppd[2152]: demand... 　
pppd[2152]: local IP address 10.64.64.64 ←ローカル仮IPアドレス
pppd[2152]: remote IP address 10.112.112.112 ←サーバー仮IPアドレス
pppd[2152]: Starting link ←回線接続開始
chat[2341]: timeout set to 3 seconds 　
chat[2341]: abort on (BUSY) 　
chat[2341]: send (rAT^M) 　
chat[2341]: expect (OK) 　
chat[2341]: AT^M^M 　
chat[2341]: OK 　
chat[2341]: -- got it 　
chat[2341]: send (ATZ^M) 　
chat[2341]: timeout set to 30 seconds 　
chat[2341]: expect (OK) 　
chat[2341]: ^M 　
chat[2341]: ATZ^M^M 　
chat[2341]: OK 　
chat[2341]: -- got it 　
chat[2341]: send (ATDT*99***1#^M) 　
chat[2341]: expect (CONNECT) 　
chat[2341]: ^M 　
chat[2341]: ATDT*99***1#^M^M 　
chat[2341]: CONNECT 　
chat[2341]: -- got it 　
chat[2341]: send (\d\d^M) 　
pppd[2152]: Serial connection established. 　
pppd[2152]: Connect: ppp0 <--> /dev/ttyUSB0 　
pppd[2152]: Local IP address changed to xxx.xxx.xxx.xxx
← プロバイダから取得したWAN側IPアドレス（回線接続完了）
pppd[2648]: Hangup (SIGHUP) ←回線切断開始
pppd[2648]: Connection terminated. 　
pppd[2648]: Connect time 4985350.9 minutes. ←回線接続時間
pppd[2648]: Sent 698 bytes, received 582 bytes. ←送受信バイト数
pppd[2648]: Terminating on signal 15. 　
pppd[2648]: Connect time 4985350.9 minutes. 　
pppd[2648]: Sent 698 bytes, received 582 bytes. 　
pppd[2648]: Exit. ←回線切断完了



pppd[2152]: モバイルデータカードのPPP接続に関するログです。
[ ]内はプロセス番号です。
接続、切断を行う度に、プロセス番号は変わります。
chat[2341]: 本製品とモバイルデータカードの通信に関するログです。
[ ]内はプロセス番号です。
接続、切断を行う度に、プロセス番号は変わります。
Starting link 回線接続が開始されると出るログです。
Exit. 回線を手動で切断した場合に出るログです。
Terminating connection due to lack of activity. 無通信自動切断機能により回線が切断された場合に出るログです。
LCP terminated by peer プロバイダ側から回線を切断された場合に出るログです。

  無線LAN接続に関するシステムログ表示例
　
wlan0: A wireless client is associated - 00:10:38:11:11:11
← MACアドレス「00:10:38:11:11:11」の無線LANクライアントがプライマリ無線LANへ接続開始
wlan0: WPA2-AES PSK authentication in progress... ←WPA2-AESで認証中
wlan0: Open and authenticated ←認証完了（接続完了）
wlan0-va0: A wireless client is associated - 00:10:38:22:22:22
← MACアドレス「00:10:38:22:22:22」の無線LANクライアントがセカンダリ無線LANへ接続開始
wlan0-va0: WPA-AES PSK authentication in progress... ←WPA-AESで認証中
wlan0-va0: Open and authenticated ←認証完了（接続完了）



wlan0: プライマリ無線LANに関するログです。
wlan0-va0: セカンダリ無線LANに関するログです。
Authentication failled! (4-2: MIC error) 無線LAN認証に失敗した場合に表示されます。
A STA is expired - xx:xx:xx:xx:xx:xx 無線LANクライアントが切断された場合に表示されます。
無線LANクライアントのMACアドレスは「xx:xx:xx:xx:xx:xx 」です。
A expired STA is resumed - xx:xx:xx:xx:xx:xx 切断された無線LANクライアントが再接続された場合に表示されます。
無線LANクライアントのMACアドレスは「xx:xx:xx:xx:xx:xx 」です。

  起動・再起動に関するシステムログ
　
Genemova v1.xx.xx Syslog Start. Genemova起動時に表示されます。
「v1.xxx.xx」はファームウェアバージョンを表します。
Reboot from GUI! 設定画面から再起動した場合に表示されます。
リモートログにのみ表示されます。
Router rebooted, USB Serial no response! モバイルデータカードから応答が無かったことにより、Genemovaが再起動した場合に表示されます。
再起動完了後に表示されます。
リモートログにのみ表示されます。
Router rebooted by pppdscriptfail! ダイヤルコマンドに対してモバイルデータカードから応答が無い、あるいはダイヤルコマンドに対して NO CARRIER を返す状態が5回連続し、Genemovaが再起動した場合に表示されます。
再起動完了後に表示されます。
リモートログにのみ表示されます。
Router rebooted by pppdscriptfail (IPCP timeout)! 回線接続後、5回連続してIPCPがtimeoutとなり、Genemovaが再起動した場合に表示されます。
再起動完了後に表示されます。
リモートログにのみ表示されます。

  NTPクライアント・タイマー再起動に関するシステムログ
　
NTP client success! 時刻同期が成功した場合に表示されます。
NTP client restart! 「時刻情報・タイマー再起動設定」画面で、「設定保存」ボタンをクリックしたことにより、NTPクライアントが再起動した場合に表示されます。
Router rebooted by timer! タイマーによる再起動が行われた場合に表示されます。
再起動完了後に表示されます。
リモートログにのみ表示されます。
Timer reboot module restart! タイマー再起動機能が開始された、あるいは再起動された場合に表示されます。
リモートログにのみ表示されます。
Timer reboot module disabled... タイマー再起動機能を無効にして「設定保存」ボタンをクリックした場合に表示されます。
NTP client fail,
Timer reboot module could not start, wait 30sec...		 時刻同期されていないため、タイマー再起動機能が開始できなかった場合に表示されます。

  UPnPに関するシステムログ
　
Load UPnP module... Genemova起動時（UPnPモジュール読み込み時）に表示されます。
Stop UPnP! UPnPが停止した時に表示されます。
Start UPnP! UPnPが起動した時に表示されます。

  その他システムログ
　
USB Device removed! モバイルデータカードを取り外すと表示されるログです。

  DDNS機能に関するシステムログ
　
DDNS update success! DDNS更新成功時に表示されます。
DDNS update fail! DDNS更新失敗時に表示されます。
　
