| 1.無線アンテナの取り付け |
「ANT」端子に付属の無線LANアンテナを取り付けて下さい。

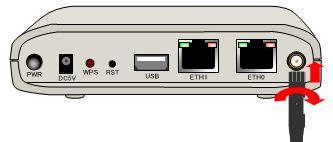

「ANT」端子に無線LANアンテナを差し込み、根元を持って右に回して下さい。
|
| 2.各機器との接続 |

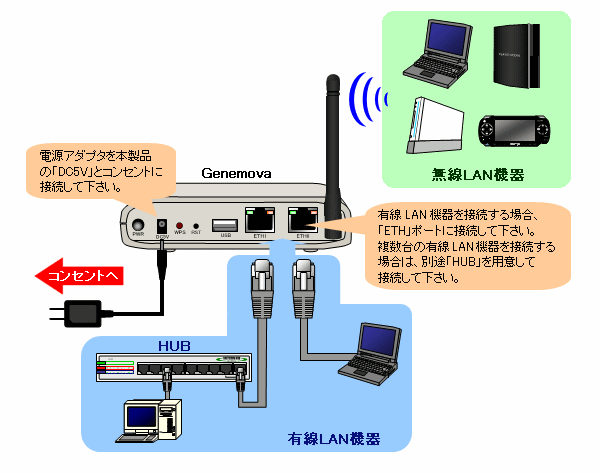

以下のように各機器と接続を行って下さい。
|
|
使用するUSBモバイルカードの外形・サイズによっては、ETH1ポートと物理的に干渉する場合があります。
その場合は、USB延長ケーブル等を利用して回避して下さい。 |
|
|
| 4.電源の投入 |

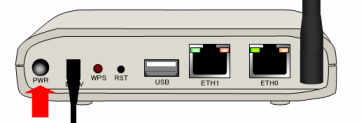

「PWR」スイッチを押して電源を投入して下さい。
|
| 5.LEDの確認 |
 |

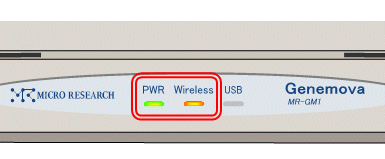

本体上面 |
| |
「PWR」ランプがグリーンで点灯、「Wireless」ランプがオレンジで点滅していることを確認して下さい。
 |
| |
背面（コネクタ部） |
| |
有線LAN接続をしている場合は、「ETH」ポートのLinkランプ（グリーンのランプ）が点灯/点滅している事を確認して下さい。
 |
|
| 6.モバイルデータカードの接続について |
モバイルデータカードは、本製品の 簡単設定 もしくは モバイルデータカード設定 が完了してから接続して下さい。
本製品は工場出荷時、モバイルデータカードの設定に以下の設定が施されています。
| 契約プラン |
ユーザー名 |
パスワード |
APN |
電話番号 |
接続モード |
| EMOBILE |
em |
em |
emb.ne.jp |
*99***1# |
常時接続 |
「EMOBILE」でご利用の場合、工場出荷状態でモバイルデータカードを接続すると、回線接続が開始されますのでご注意下さい。
|
|
モバイルデータカードを取り外す場合は、必ずインターネット回線を切断してから取り外して下さい。 |
|
|
|
モバイルデータカードを再接続する場合は、取り外しから1分以上待って再接続して下さい。
（取り外した後、すぐに再接続しないで下さい。） |
|
|
