15-3-1.ポートベースVLANの設定
NetGenesisの各ポートをグループ化するための設定について説明します。

 メ モ
VLANグループは、最大16グループまで作成可能です。
本設定を行うことにより、異なるグループとの通信を遮断することが可能になり、プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能になります。
　ポートベースVLAN 設定時の例）

　
　　　 異なるグループ間の通信を遮断。
　
  LAN1 LAN2 LAN3 LAN4
LAN1 − ○ × ×
LAN2 ○ − × ×
LAN3 × × − ○
LAN4 × × ○ −

LAN1とLAN2は同じグループなので通信可能。

↑
異なるグループなので通信不可能。
↓
LAN3とLAN4は同じグループなので通信可能。
　　　 プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能。
ポートベースVLANは

　・各ポートに登録するポートID （VLAN 基本設定）
　・グループID （VLAN グループ設定）

の関連付けによって、VLANを構築します。
　
以降、下記の例を元に、設定方法を説明します。

　(1) L1（LAN1）とL2（LAN2）をグループ1とする。
　(2) L3（LAN3）とL4（LAN4）をグループ2とする。
　(3) L5（LAN5）とL6（LAN6）をグループ3とする。
　(4) L7（LAN7）とL8（LAN8）をグループ4とする。
　(5) グループ1〜4からのインターネット接続を許可する。
　(6) グループ1〜4間の通信を禁止する。
　
【 VLAN 基本設定 】
  メニューの「HUBポートの設定」の中の［VLAN設定］をクリックして下さい。
「VLAN設定」画面が開きますので、［VLAN機能を使用する］にチェックを入れて下さい。
　
　
［ポートID］は、「そのポートで受信したフレームのVLAN ID」となります。

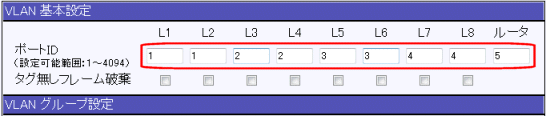

この例では、以下のように［ポートID］を設定します。
　 　L1：1　L2：1　L3：2　L4：2　L5：3　L6：3　L7：4　L8：4　ルータ：5
　
　
　　 L1〜L8 ： HUBのLAN1〜LAN8ポートです。
　　 ルータ ： NetGenesis内部のLANポートです。
　 　   各ポートの（NetGenesis内部の）位置関係は以下のようになっています。
　 　

　端末−
各ポートの位置関係（略図）
HUBポート
（L1〜L8）		 ルータポート
（LANポート）		 <ルータ処理> WANポート1
WANポート2

−インターネット
　 　   例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L8からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポート1、2へ出力されます。
　
　※ ポートベースVLANの場合、［タグ無しフレーム破棄］はチェック無しのまま、変更する必要はありません。
　
【 VLAN グループ設定 】
  ［ポートID］（受信したフレームのVLAN ID） と ［グループID］の関連付けを行います。

［ポートID］＝［グループID］となったフレームは、各ポートの選択欄に従って送信されます。
　 各ポートの選択欄の意味は以下の通りです。
　
　※ ポートベースVLANの場合、「L1」〜「L8」ポートは「M」か「−」を選択します。
「ルータ」ポートは「MU」か「−」を選択します。
　 （「ルータ」ポートは「M」「MT」を選択できません。詳細は 15-3-2.タグベースVLANの設定 を参照して下さい。）
　
　　 M ： （Member）
グループのメンバーにします。
　 　 ポートからフレームを送信する際、そのまま変更せずに送信します。
　　 MU ： （MemberUntagged）
グループのメンバーにします。
　 　 ポートからフレームを送信する際、VLANタグを削除して送信します。
　　 MT ： （MemberTagged）
グループのメンバーにします。
　 　 ポートからフレームを送信する際、フレームにVLANタグが無い場合は、フレームを受信したポートの「ポートID」をVLANタグとして付加して送信します。
　 　 （フレームにVLANタグが有る場合は、そのまま送信します。）
　 　

例） ・「L4」 ポートID：4
・「L4」ポートでVLANタグが無いフレームを受信し、「L3」ポートが送信する場合

<端末1>
→
VLANタグ 無し
→
「L4」ポート （受信ポート)
　・ポートID：4
↓
VLANタグ 無し
↓
「L3」ポート （送信ポート）
　・グループ設定：MT
　
　　　
<端末2>
←
VLANタグ 4
←
　　 − ： グループのメンバーにしません。
　 　
この例では、以下のようにグループ設定を行います。
　
　　 グループ1： ［ポートID：1］のフレームを送信するグループです。
　 　 「L1」「L2」ポートが受信したフレーム（端末→HUBポート）は、「L1」「L2」「ルータ」ポートへ送信されます。
　 　 「L1」「L2」ポートは「M」を、「L3」「L4」「L5」「L6」「L7」「L8」ポートは「−」を、「ルータ」ポートは「MU」を選択します。
　　 グループ2： ［ポートID：2］のフレーム（「L3」「L4」ポートが受信したフレーム）を送信するグループです。
　 　 「L3」「L4」ポートが受信したフレーム（端末→HUBポート）は、「L3」「L4」「ルータ」ポートへ送信されます。
　 　 「L1」「L2」「L5」「L6」「L7」「L8」ポートは「−」を、「L3」「L4」ポートは「M」を、「ルータ」ポートは「MU」を選択します。
　　 グループ3： ［ポートID：3］のフレーム（「L5」「L6」ポートが受信したフレーム）を送信するグループです。
　 　 「L5」「L6」ポートが受信したフレーム（端末→HUBポート）は、「L5」「L6」「ルータ」ポートへ送信されます。
　 　 「L1」「L2」「L3」「L4」「L7」「L8」ポートは「−」を、「L5」「L6」ポートは「M」を、「ルータ」ポートは「MU」を選択します。
　　 グループ4： ［ポートID：4］のフレーム（「L7」「L8」ポートが受信したフレーム）を送信するグループです。
　 　 「L7」「L8」ポートが受信したフレーム（端末→HUBポート）は、「L7」「L8」「ルータ」ポートへ送信されます。
　 　 「L1」「L2」「L3」「L4」「L5」「L6」ポートは「−」を、「L7」「L8」ポートは「M」を、「ルータ」ポートは「MU」を選択します。
　　 グループ5： ［ポートID：5］のフレーム（「ルータ」ポートが受信したフレーム）を送信するグループです。
　 　 「ルータ」ポートが受信したフレーム（インターネット→WANポート→ルータポート）は、「L1」〜「L8」「ルータ」ポートへ送信されます。
　 　 「L1」〜「L8」ポートは「M」を、「ルータ」ポートは「MU」を選択します。
　
　 　＊必ず、各グループの［有効］にチェックを入れて下さい。

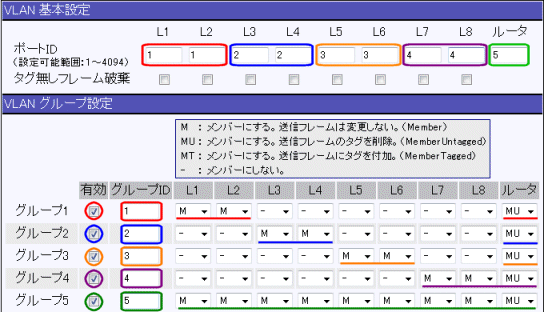

　 参考：ポートベースVLAN設定例
　
 チェック！
インターネット接続（及び設定画面へのログオン）を許可する場合、必ず「ルータ」ポートとの関連付けを行って下さい。
「ルータ」ポートと関連付けされたグループが一つも無い状態で、NetGenesisの「設定の更新」〜「再起動」を行った場合、再起動以降、インターネット接続や設定画面へのログオンができなくなりますので、注意して下さい。
このような状態になった場合、NetGenesisのリセットを行う以外、復旧方法はありません。
リセット方法については 全ての設定を工場出荷値に戻したい（付録・Q&A集） を参照して下さい。

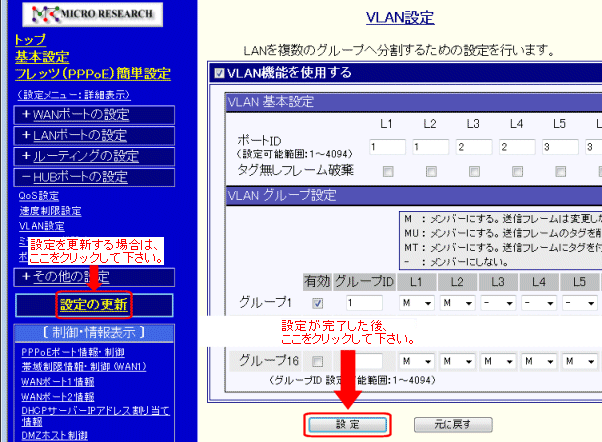

設定が完了した後、［設定］ボタンをクリックして下さい。
　
全ての設定が完了した場合は、
左のメニューの  設定の更新  をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
