15-3.VLAN設定
LAN内を仮想的なグループ（VirtualLAN）に分割するための設定について説明します。
本設定を行うことにより、異なるグループとの通信を遮断することが可能になり、プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能になります。
　VLAN 未設定時）

　

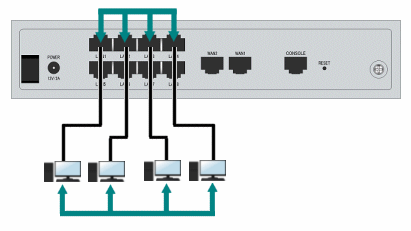

　　　 HUBポート（LAN1〜LAN4）の通信は特に制限無し。
　　　 プライバシー侵害やウィルス・ワーム等の2次感染の恐れ有り。
　ポートベースVLAN 設定時の例）

　
　　　 異なるグループ間の通信を遮断。
　
  LAN1 LAN2 LAN3 LAN4
LAN1 − ○ × ×
LAN2 ○ − × ×
LAN3 × × − ○
LAN4 × × ○ −

LAN1とLAN2は同じグループなので通信可能。

↑
異なるグループなので通信不可能。
↓
LAN3とLAN4は同じグループなので通信可能。
　　　 プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能。
　
VLAN設定には以下の3種類があります。
　15-3-1.ポートベースVLANの設定
 　  HUBの各ポート（LAN1〜LAN8）単位にVLANグループを設定します。
　15-3-2.タグベースVLANの設定
 　  端末側から送信されるフレーム中の "IEEE 802.1Q VLANタグ" によって、VLANグループを設定します。
　
　＊ 端末側のLANカード（アダプタ）が "IEEE 802.1Q VLANタグ" に対応している必要があります。
　15-3-3.マルチプルVLANの設定
 　  任意のポートを複数のVLANグループに属させように設定します。

15.HUBポートの設定 へ戻る
