10-1-1.設定例（IPマスカレードテーブル）

IPマスカレードテーブルの設定例について説明します。

必要に応じて参照して下さい。
　WWWサーバーをインターネット側へ公開する例
　FTPサーバーをインターネット側へ公開する例
　ネットワークカメラをインターネット側へ公開する例
　WAN側からNetGenesisの設定を行う例
　
10-1.IPマスカレードテーブル設定 へ戻る
WWWサーバーをインターネット側へ公開する例
　
契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のWWWサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

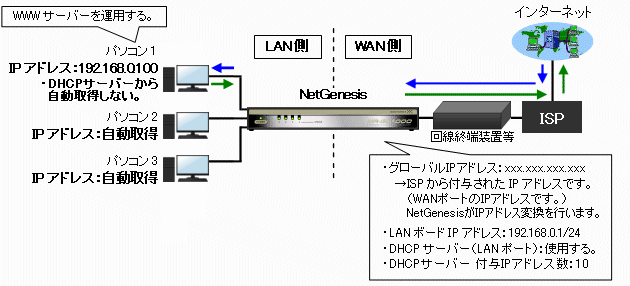

【 構成例 】


上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 80
（追加すると「www-http」（文字）に変換されます。）
終了ポート番号 80
（追加すると「www-http」（文字）に変換されます。）
変換IPアドレス
（WWWサーバーを運用するパソコンのIPアドレス）		 192.168.0.100

10-1-1.設定例（IPマスカレードテーブル） へ戻る
FTPサーバーをインターネット側へ公開する例
　
契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のFTPサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

【 構成例 】


上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 21
（追加すると「ftp」（文字）に変換されます。）
終了ポート番号 21
（追加すると「ftp」（文字）に変換されます。）
変換IPアドレス
（FTPサーバーを運用するパソコンのIPアドレス）		 192.168.0.100
　
　※ FTPデータセッション用のTCPポートは設定不要です。
　
10-1-1.設定例（IPマスカレードテーブル） へ戻る
ネットワークカメラをインターネット側へ公開する例
　
契約しているISPによっては、IPマスカレードテーブルを設定してもネットワークカメラを公開できない場合があります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のネットワークカメラを公開する場合、あらかじめ契約しているISPへ確認して下さい。

　
ネットワークカメラとIPマスカレードテーブル
  IPマスカレードテーブルの設定を行うにあたり、使用するネットワークカメラの以下の情報が必要となります。
　
使用するプロトコル TCPプロトコルかUDPプロトコルか等
ポート番号 プロトコルの使用するポート番号xxxx等
　 詳しくは、ネットワークカメラのマニュアル等を参照して下さい。
  ネットワークカメラを複数台公開する場合は、ネットワークカメラ側のポート番号を変更して下さい。
　 同じポート番号で複数台のネットワークカメラを公開する事はできません。
　 それぞれのネットワークカメラのポート番号を別々に設定して下さい。
　 ネットワークカメラのポート番号を変更する方法等については、ネットワークカメラのマニュアル等を参照して下さい。

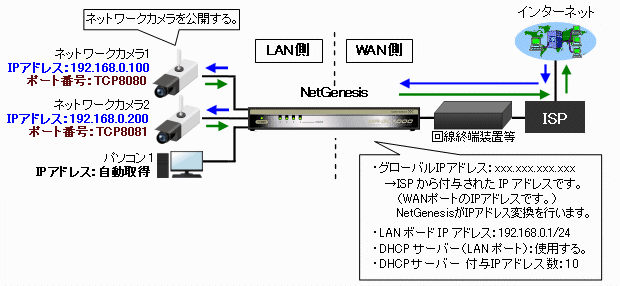

以下、ネットワークカメラ1（TCP8080を使用）、ネットワークカメラ2（TCP8081を使用）の公開を行なう際の構成例です。



上記の構成例の場合、以下のように設定します。




登録するテーブル情報1
プロトコル TCP
開始ポート番号 8080
変換IPアドレス
（ネットワークカメラ1のIPアドレス）		 192.168.0.100

登録するテーブル情報1
プロトコル TCP
開始ポート番号 8081
変換IPアドレス
（ネットワークカメラ2のIPアドレス）		 192.168.0.200

10-1-1.設定例（IPマスカレードテーブル） へ戻る
WAN側からNetGenesisの設定を行う例

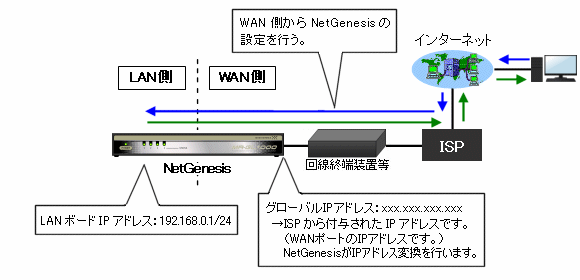

【 構成例 】

　
  インターネット側からNetGenesisの設定画面へログオンする場合、本設定の他にセキュリティ設定が必要です。
　 セキュリティ設定については、 15-1.セキュリティ設定 を参照して下さい。
  WWWサーバーをインターネット側へ公開する設定と本設定を併用する場合は、NetGenesisの設定ポート番号を80から変更して下さい。
　 NetGenesisの設定には工場出荷値状態でTCPポート番号80（www-http）が使用されますので、WWWサーバーの通信と競合してしまいます。
その場合は、NetGenesisの設定ポート番号を変更して回避して下さい。
設定ポート番号の変更方法については、15-1.セキュリティ設定 を参照して下さい。
（複数のグローバルIPアドレスを使用して、NAT変換でWWWサーバーをインターネット側へ公開している場合は問題ありません。）

上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 80 （※）
（追加すると「www-http」（文字）に変換されます。）
終了ポート番号 80 （※）
（追加すると「www-http」（文字）に変換されます。）
変換IPアドレス
（NetGenesisのLANポートIPアドレス）		 192.168.0.1
　
※ 15-1.セキュリティ設定 でNetGenesisの設定ポート番号を変更した場合は、変更したポート番号を入力して下さい。
　
10-1-1.設定例（IPマスカレードテーブル） へ戻る
