1-1.各機能の概要
NetGenesis の各機能の概要について説明します。
WANポートの機能
複数台のパソコンからインターネット同時接続・IPアドレス変換(IPマスカレード)機能
PPPoEクライアント機能
PPPoEマルチセッション機能
DHCPクライアント機能
複数固定IPアドレス変換(NAT/IPマスカレード)機能
アンナンバード(unnumbered)機能
ローカルルータ機能
MTU値変更機能(PPPoEクライアント機能使用時)
MACアドレス変更機能
PPTP変換機能/IPSecパススルー機能
ルーティング機能
スタティックルーティング機能
ソースルーティング機能
RIP機能
帯域制御機能
WANポート帯域制限機能&優先ルーティング機能
シェーピング機能
サーバー公開を行うための機能
静的IPマスカレード(IPマスカレードテーブル)機能
DMZホスト機能
LANポートの機能
UPnP(ユニバーサルプラグアンドプレイ)機能
IPv6ブリッジ機能
DHCPサーバー機能
SNTPサーバー・クライアント機能
ProxyDNS機能
ファイアウォール(IPフィルタ)機能
SYSLOG機能
EasyDNS機能
WWWブラウザ設定機能
パスワード機能(管理者IDとユーザーID)
HUBポートの機能
QoS機能
速度制限機能
VLAN機能
ミラーリング機能
ハードウェアの機能
ギガビットイーサネットに対応
Auto MDI/MDI-Xに対応(1000Base-T Master/Slave対応)
リンク速度の手動設定に対応
1.はじめに へ戻る
WANポートの機能
複数台のパソコンからインターネット同時接続・IPアドレス変換(IPマスカレード)機能
IPアドレス変換(IPマスカレード)機能により、LAN内に接続されている複数台のパソコンから、同時にインターネットへ接続することが可能です。
先頭へ戻る
PPPoEクライアント機能
PPPoEクライアント機能により、NTTフレッツシリーズやeo光等へ接続することが可能です。
先頭へ戻る
PPPoEマルチセッション機能
同時に4箇所へのPPPoE接続を行うことが可能です。
※PPPoEセッション2、3、4の動作モードは「IPアドレス自動取得」のみです。
2セッション同時接続の例)
先頭へ戻る
DHCPクライアント機能
DHCPクライアント機能により、ISPからIPアドレス等を自動取得することが可能です。
先頭へ戻る

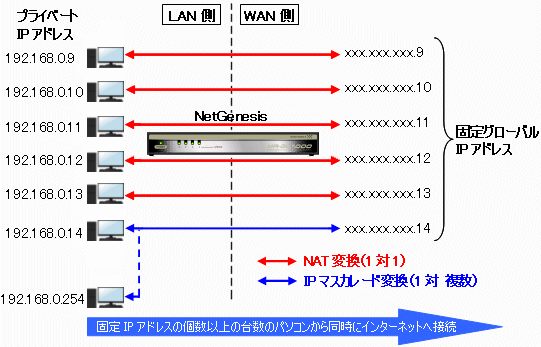

複数固定IPアドレス変換(NAT/IPマスカレード)機能
プロバイダから取得した複数の固定IPアドレスをNAT/IPマスカレード変換することにより、固定IPアドレスの個数以上のパソコンから、インターネットへ接続することが可能です。
※PPPoE接続の場合は、PPPoEセッション1のみ設定可能です。
※使用可能な固定IPアドレス数は1・2・4・8・16個です。
先頭へ戻る
アンナンバード(unnumbered)機能
WAN側をアンナンバード(unnumbered)とし、ISPから取得した複数の固定グローバルIPアドレスを、LAN内で使用することが可能です。
※PPPoE接続の場合は、PPPoEセッション1のみ設定可能です。
※使用可能な固定IPアドレス数は4・8・16個です。
先頭へ戻る
ローカルルータ機能
2つの異なるネットワークを接続する、ローカルルータとして使用することが可能です
先頭へ戻る
PPPoE接続時の
MTU値変更機能
MTU値(1回の送信で送ることができる最大データサイズ)を
68〜1492の範囲で
変更することが可能です。
*PPPoE接続時のMTU 工場出荷値:1454
先頭へ戻る
MACアドレス変更機能
NetGenesisのWANポート側のMACアドレスを変更することが可能です。
この機能により、MACアドレスの登録を必要とするCATV局や、MACアドレス記憶型のケーブルモデム等に柔軟に対応することが可能です。
先頭へ戻る
PPTP変換機能/IPSecパススルー機能
ルータを介したVPNネットワークを構築することが可能です。
先頭へ戻る
LANポートの機能
UPnP(ユニバーサルプラグアンドプレイ)機能
UPnP対応ソフトウェアや、UPnP対応機器を使用することが可能です。
※PPPoE接続の場合は、PPPoEセッション1のみ使用可能です。
先頭へ戻る
IPv6ブリッジ機能
LAN−WAN間でIPv6パケットをブリッジすることが可能です。
先頭へ戻る
DHCPサーバー機能
LAN内のパソコンは、IPアドレス等 ネットワーク構築に必要なTCP/IP設定を、NetGenesisから自動取得することが可能です。
また、MACアドレスにより特定のIPアドレスを割り当てることも可能です。
先頭へ戻る
SNTPサーバー・クライアント機能
SNTPサーバー
インターネット(またはLAN)上のSNTP/NTPサーバーからNetGenesisが取得した時刻情報を、LAN内のSNTPクライアント(パソコン等)へ与えることが可能です。
SNTP/NTPクライアント
インターネット(またはLAN)上のSNTP/NTPサーバーを利用して、NetGenesisの時刻情報を調整することが可能です。
先頭へ戻る
ProxyDNS機能
NetGenesisがDNS サーバーの代理応答を行うことが可能です。
先頭へ戻る
ファイアウォール(IPフィルタ)機能
IPパケットのフィルタリングにより、LAN内部のコンピューター資源を保護することが可能です。
先頭へ戻る
SYSLOG機能
システムで発生したイベントや情報等を、システムのメッセージとして表示/記録することが可能です。
例えば、PPPoEクライアント機能で接続できない場合の原因を調べたいとき等に役立ちます。
(ユーザー認証の確認等。)
先頭へ戻る
EasyDNS機能
頻繁に使用するホスト名(コンピュータ名)とIPアドレスをNetGenesisに登録することにより、NetGenesisを簡易DNSサーバーとして使用することが可能です。
先頭へ戻る
WWWブラウザ設定
機能
NetGenesisの全ての設定作業を、WWWブラウザ上で行うことが可能です。
先頭へ戻る
パスワード機能
(管理者IDとユーザーID)
管理者IDとユーザーID、及びそれぞれのパスワードを設定することにより、NetGenesisの設定情報を保護することが可能です。
先頭へ戻る
ルーティング
機能
スタティックルーティング機能
送信先のIP(ネットワーク)アドレスによって、ルーティング先を設定することが可能です。
先頭へ戻る
ソースルーティング機能
送信元のIP(ネットワーク)アドレスによって、ルーティング先を設定することが可能です。
先頭へ戻る
RIP機能
RIP対応機器と通信経路情報を送受信することにより、ルーティング情報を自動設定することが可能です。
先頭へ戻る
帯域
制御機能
WANポート帯域制限機能&優先ルーティング機能
NetGenesisのWANポートと回線終端装置間の上り帯域を制限することや、特定の通信を優先してルーティングすることが可能です。
先頭へ戻る
シェーピング機能
動画配信やTV会議システム等の場合、断続的に回線帯域幅を上回る送信速度でパケットが送信されることがあります。
帯域を超えたパケットは破棄され、動画の乱れや音声の途切れ等が発生してしまいます。
シェーピング機能とは、パケット(IPフレーム)がWANポートと回線終端装置間で制限した帯域幅を超えないように自動的にシェーピング(平滑化)する機能です。
なお、シェーピング機能は、WANポート帯域制限機能を使用することにより、自動的に有効になります。(明示的な設定項目はありません。)
先頭へ戻る
サーバー公開を行うための機能
静的IPマスカレード(IPマスカレードテーブル)機能
インターネット側から発信されたIPフレームを、プロトコルやポート番号に応じてLAN内の特定のIPアドレスへ転送することが可能です。
先頭へ戻る
DMZホスト機能
インターネット側から発信された全てのIPフレームを、LAN内の特定のIPアドレスへ転送することが可能です。
先頭へ戻る
HUBポートの機能
QoS機能
任意のポートからの通信を優先させることが可能です。
この機能により、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させることが可能となります。
設定には以下の2種類があります。
ポートベース優先度
各ポート(L1〜L4、ルータ)毎に、通信の優先度("高・中・通常・低" の4段階)を設定します。
タグベース優先度
端末側から送信されるフレーム中の "IEEE 802.1p QoSタグ" によって、通信の優先度("高・中・通常・低" の4段階)の判別を行います。
*
端末側のLANカード(アダプタ)が "IEEE 802.1p QoSタグ" に対応している必要があります。
先頭へ戻る
速度制限機能
各LANポートの通信速度に制限を設けることが可能です。
(QoS設定と併用することにより、さらに細かな設定が可能となります。)
先頭へ戻る
VLAN機能
LAN内を仮想的なグループ(VirtualLAN)に分割し、異なるグループとの通信を遮断することが可能です。
この機能により、プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能になります。
設定には以下の2種類があります。
ポートベースVLAN
各ポート(L1〜L4、ルータ)単位に、VLANグループを設定します。
タグベースVLAN
端末側から送信されるフレーム中の "IEEE 802.1Q VLANタグ" によって、VLANグループを設定します。
*
端末側のLANカード(アダプタ)が "IEEE 802.1Q VLANタグ" に対応している必要があります。
マルチプル
VLAN
任意のポートを複数のVLANに属させることが可能です。
これにより、異なるグループ間での共有機器アクセスが可能となります。
(L1ポートをVLANグループ1とVLANグループ2に属させる例)
先頭へ戻る

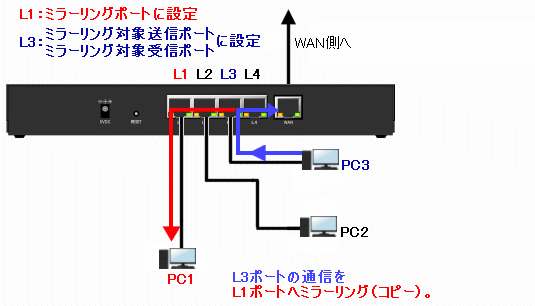

ミラーリング機能
任意のポートをミラーリング(データコピー)する
ことが可能です。
この機能により、設定したポートの通信のモニタリングを行うことが可能となります。
先頭へ戻る
ハードウェアの機能
ギガビットイーサネットに対応
10Mbps/100Mbps/1000Mbpsに対応したイーサネットポートをLAN側に4ポート、WAN側に1ポート備えています。
先頭へ戻る
Auto MDI/MDI-Xに対応(1000Base-T Master/Slave対応)
WANポート/LANポートともストレート/クロスケーブルの種別を意識することなく、配線を行うことが可能です。
(固定設定にも対応。)
先頭へ戻る
リンク速度の手動設定に対応
WANポート/LANポートのリンク速度(10/100Mbps 全二重
※
/半二重 および 1000Mbps 全二重
※
)を手動で 設定することも可能です。
(自動設定にも対応。)
※
接続相手がオートネゴシエーション(自動認識)に対応していない場合は半二重でリンクします。
先頭へ戻る
