6-2-3.PPPoEポート 動作モード設定

PPPoEポートの「動作モード設定」について説明します。

「PPPoEポート 動作モード設定」画面を開く手順は、2通りあります。
　
手順１） 設定画面のメニューの「WANポートの設定」の中の、［PPPoEポート 動作モード設定］をクリックして下さい。
画面内のチェックボックスと各ボタンの意味 を参照して下さい。
手順2） 設定画面のメニューの「WANポートの設定」の中の、［WANポート 動作モード・帯域制限設定］をクリックして下さい。

　 「PPPoEクライアント」枠の中の「IPアドレス自動取得 / IPアドレス固定．．．」を選択して、画面下の［詳細設定］ボタンをクリックして下さい。


 メ モ
「WANポート帯域制限の設定」については 16.帯域制御（シェーピング/優先制御） を参照して下さい。

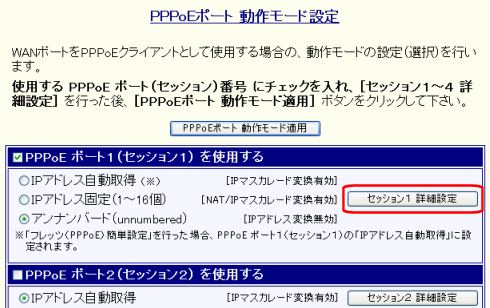

「PPPoEポート 動作モード設定」設定画面が表示されます。
次項の 画面内のチェックボックスと各ボタンの意味 を参照して下さい。
　
   画面内のチェックボックスと各ボタンの意味
説明を見たい箇所をクリックして下さい。

　
Ａ．
PPPoE ポート１（セッション１） を使用する 〔チェックボックス〕
　 PPPoE ポート１（セッション１） を使用する場合にチェックを入れます。
　
  画面内のチェックボックスと各ボタンの意味へ戻る
B．
IPアドレス自動取得
IPアドレス固定（1〜16個）
アンナンバード（unnumbered）		 〔ラジオボタン〕
　 PPPoE ポート１（セッション１）の動作モードを選択します。
　
  IPアドレス自動取得
　 プロバイダからIPアドレスを自動取得する場合に選択します。
　
　・ プロバイダから自動取得したIPアドレスを、複数のプライベートIPアドレスへ、IPマスカレード（1対複数）変換を行います。
　
  IPアドレス固定（1〜16個）
　 プロバイダから固定IPアドレスを取得し、かつその固定IPアドレスを複数のプライベートIPアドレスへ変換して使用する場合に選択します。
　
　・ プロバイダから取得した固定IPアドレスが「1個」の場合、IPマスカレード（1対複数）変換を行います。
　・ プロバイダから取得した固定IPアドレスが「2〜16個」の場合、NAT（1対1）/IPマスカレード（1対複数）変換を行います。
　
  アンナンバード（unnumbered） 《本項目ではこちらを選択して下さい。》
　 プロバイダから固定IPアドレスを取得し、かつその固定IPアドレスをLAN内に設定する場合に選択します。
　 （IPアドレス変換は行いません。）
　 画面内のチェックボックスと各ボタンの意味へ戻る
C．
セッション１ 詳細設定 〔ボタン〕
　 PPPoE ポート１（セッション１）の詳細設定を行う際にクリックします。
　 （B．で選択した動作モードの設定画面へ進みます。）
　
　 画面内のチェックボックスと各ボタンの意味へ戻る
D．
PPPoE ポート２〜４（セッション２〜４） を使用する 〔チェックボックス〕
　 PPPoE ポート２〜４（セッション２〜４）から を使用する（PPPoEマルチセッション機能を使用する）場合にチェックを入れます。
　
備　考
PPPoEマルチセッション機能を使用する場合は、6-1-2.PPPoE ポート１（セッション１） IPアドレス固定（1〜16個）設定 の設定を行った後、5.PPPoEマルチセッション機能を使う を参照して下さい。
　＊ PPPoE ポート１（セッション１）が正しく接続できることを確認した後、PPPoEマルチセッション機能の設定を行って下さい。
　
画面内のチェックボックスと各ボタンの意味へ戻る
Ｅ．
ＩＰアドレス自動取得 〔ラジオボタン〕
　 PPPoE ポート２〜４（セッション２〜４）の動作モードです。「IPアドレス自動取得」固定です。
　
  IPアドレス自動取得
　 プロバイダからIPアドレスを自動取得する場合に選択します。
　
　・ プロバイダから自動取得したIPアドレスを、複数のプライベートIPアドレスへ、IPマスカレード（1対複数）変換を行います。
　
　 画面内のチェックボックスと各ボタンの意味へ戻る
F．
セッション２〜４ 詳細設定 〔ボタン〕
　 PPPoE ポート２〜４（セッション２〜４）の詳細設定を行う際にクリックします。
　 「PPPoE ポート２〜４（セッション２〜４） IPアドレス自動取得設定」画面へ進みます。）
　 画面内のチェックボックスと各ボタンの意味へ戻る
G．
PPPoEポート 動作モード適用 〔ボタン〕
　 各PPPoEポートの詳細設定や、本画面（PPPoEポート 動作モード設定）の設定内容を保存（※）し、かつWANポートの動作モードが「PPPoEクライアント」に設定されます。
　
　※ NetGenesisの一時保存領域に設定を保存します。
　 PPPoEポートの詳細設定を行った場合は、本ボタンを必ずクリックして下さい。
　
　
 操作手順
［セッション１ 詳細設定］または［セッション２（〜４） 詳細設定］ボタンをクリックします。
《 以降、PPPoE ポート１（セッション１）の設定を行う場合の例です。 》
PPPoE ポート１（セッション１） の詳細設定画面へ進みます。
PPPoE ポート１（セッション１）の詳細設定を行います。
PPPoE ポート１（セッション１） の詳細設定が完了した後、
［設定］ボタン（画面下）をクリックします。
PPPoE ポート１（セッション１）の詳細設定画面の先頭へ戻りますので、
［PPPoEポート 動作モード設定］ へ戻るリンクをクリックします。
PPPoEポート 動作モード設定画面へ戻ります。
［PPPoEポート 動作モード適用］ボタンをクリックします。
　
以上の操作により、PPPoE ポート１（セッション１）の詳細設定と、
PPPoEポート 動作モード設定の設定内容が保存されます。

（WANポートの動作モードが「PPPoEクライアント」に設定されます。）
　
設定内容をNetGenesisの実動作へ反映させる場合は、
左のメニューの  設定の更新  をクリックして下さい。
　
画面内のチェックボックスと各ボタンの意味へ戻る
　
直前に表示したページへ戻る
6.Bフレッツやフレッツ・ADSLで固定IPアドレスを使う へ戻る
PPPoE ポート１（セッション１） アンナンバード（unnumbered）設定 へ進む手順

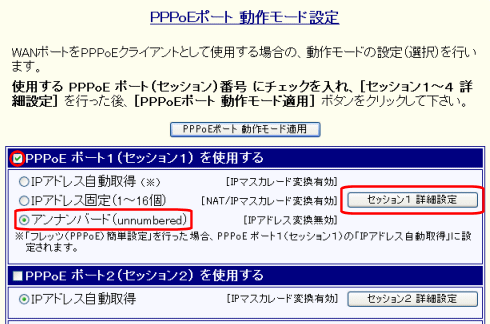

「PPPoE ポート１（セッション１） を使用する」にチェックを入れ、「アンナンバード（unnumbered）」を選択した後、［セッション１ 詳細設定］ボタンをクリックして下さい。

6-2-4.PPPoE ポート１（セッション１） アンナンバード（unnumbered）設定 へ進んで下さい。
　
