14-1.QoS設定
任意の通信を優先させるための設定について説明します。
本設定を行うことにより、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させること等が可能となります。
ポートベース優先度を設定した例）
＊
QoS設定は「通信速度が遅い回線」では、十分な効果が得られない場合があります。
【 設定画面と設定項目 】

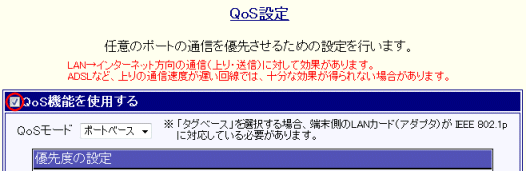

メニューの「HUBポートの設定」の中の［QoS設定］をクリックして下さい。
「QoS設定」画面が開きます。
以降、「外部公開用サーバー（L1ポート）の通信（データ送信）を "優先度：高" とし、WAN側へ優先して送信する例」を元に、各設定項目について説明します。
［QoS機能を使用する］
QoS機能を使用する場合、チェックを入れて下さい。
［QoSモード］
［▼］をクリックしてQoSモードを選択して下さい。
ポートベース
：
HUBの各ポート毎に優先度を割り当てます。
タグベース
：
端末側から送信される（L1〜L4ポートが受信した）パケット中の「IEEE 802.1p QoSタグ」によって、優先度を割り当てます。
「QoSタグが無いフレーム」の場合、「ポートベース」の優先度になります。
［優先度の設定］
［QoSモード］で「ポートベース」を選択した場合の優先度を設定します。
［▼］をクリックして "高" "中" "通常" "低" を選択して下さい。
L1〜L4
：
HUBの各ポートです。
ルータ
：
NetGenesis内部のLANポートです。
各ポートの（NetGenesis内部の）位置関係は以下のようになっています。
端末−
各ポートの位置関係（略図）
HUBポート
（L1〜L4）
ルータポート
（LANポート）
<ルータ処理>
WANポート
−インターネット
例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。
＊
QoSモードで［タグベース］を選択した場合、QoSタグのプライオリティ値によって、4段階の優先度となります。
「QoSタグが無いフレーム」の場合、上記の各ポートの優先度になります。
＊
ルータポートが受信したフレーム（インターネット→WAN）は "優先度：高" となります。
［送信スケジュールの設定］
［▼］をクリックして送信スケジュール（優先度："高" "中" "通常" "低" の送信比率）を選択して下さい。
一定比率
：
"高：中：通常：低" を 8：4：2：1 の比率で送信します。
高 優先
：
"高" のフレームを先に送信します。（"中 通常 低" は送信されません。）
"高" のフレームが無い場合、"中：通常：低" を 4：2：1 の比率で送信します。
高 中 優先
：
"高" のフレームを先に送信し、"高" のフレームが無い場合は "中" のフレームを送信します。（"通常 低" は送信されません。）
"高" と "中" のフレームが無い場合、"通常：低" を 2：1 の比率で送信します。
常に優先
：
常に優先度の高いフレームを先に送信します。
優先度の高いフレームを送信している間、優先度の低いフレームは送信されません。
設定が完了した後、［設定］ボタンをクリックして下さい。
全ての設定が完了した場合は、
左のメニューの
設定の更新
をクリックして下さい。
"設定の更新" と "NetGenesisの再起動" を行って下さい。
詳しくは
3-4.設定の終了（更新・再起動）
を参照して下さい。
（NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。）
引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
