− NetGenesis SuperOPTシリーズ 設定ガイド −
PPPoEクライアント・アンナンバード(unnumbered)設定
PPPoEクライアント・アンナンバード(unnumbered)設定は、「IPアドレス変換機能を無効にし、LAN内にグローバルIPアドレスを割り当てる」ための設定です。
以下の環境を例に、設定方法を説明します。
◆回線事業者:NTT東日本/NTT西日本 Bフレッツ
◆プロバイダから指定されたグローバルIPアドレス
:
xxx.xxx.xxx.200/29(8個)
(xxx.xxx.xxx.200〜xxx.xxx.xxx.207)
◆プロバイダから指定されたネームサーバー(DNS)
:
yyy.yyy.yyy.yyy
zzz.zzz.zzz.zzz
(プライマリDNS)
(セカンダリDNS)
◆

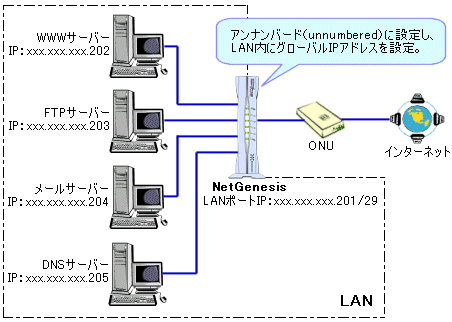

LAN内にWWWサーバー、FTPサーバー、メールサーバー、DNSサーバーを設置し、インターネット側へ公開する。
各サーバーに以下のグローバルIPアドレスを割り当てます。
(各サーバーにIPアドレスを設定し、NetGenesisのDHCPサーバーは使用しません。)
・
WWWサーバー
:
xxx.xxx.xxx.202
・
WWWサーバー
:
xxx.xxx.xxx.203
・
メールサーバー
:
xxx.xxx.xxx.204
・
DNSサーバー
:
xxx.xxx.xxx.205
⇒
上記環境の場合、NetGenesis側に最低限必要な設定は以下の通りです。
◇
基本設定(LANポートIPアドレスを変更する)
◇
PPPoEクライアント・アンナンバード(unnumbered)設定
◇
DHCPサーバー設定(無効にする)
(1)
基本設定(LANポートIPアドレスを変更する)
プロバイダから指定されたグローバルIPアドレスの中の1つを、NetGenesisのLANポートに割り当てます。
(2)
PPPoEクライアント・アンナンバード(unnumbered)設定
(※)
プロバイダから指定されたユーザー名とパスワードの設定、ネームサーバー(DNS)の設定を行います。
※
この設定をにより、IPアドレス変換機能が無効になります。
(3)
DHCPサーバー設定(無効にする)
各サーバーにIPアドレスを設定するため、NetGenesisのDHCPサーバーを無効に設定します。
DHCPサーバー設定が完了した後、
「設定の更新」(再起動)
を行います。
・・・
「基本設定」(LANポートIPアドレスの設定)と「PPPoEクライアント・アンナンバード(unnumbered)設定」、「DHCPサーバー設定」の設定内容をNetGenesisに書き込み、再起動を行います。
(補足)
LAN内の各サーバーのTCP/IP設定
LAN内の各サーバーのTCP/IP設定を確認します。
(参考)
クライアントPCを増設したい場合
アンナンバード(unnumbered)設定時にクライアントPCを増設したい場合の例を説明します。
(1)
基本設定(LANポートIPアドレスを変更する)
メモ)
プロバイダから提供された設定資料を用意して下さい。
プロバイダから取得したグローバルIPアドレスの中の1つを、NetGenesisのLANポートに割り当てます(設定します)。
1)
WWWブラウザを起動し、アドレス入力欄(Internet Explorerの場合「アドレス」欄、Netscapeの場合「場所」欄)に、
192.168.0.1
を入力して、Enter(Return)キーを押して下さい。
2)
ユーザー認証画面が表示されますので、
「ユーザー名」
に
admin
(半角英小文字)と入力して
「OK」
ボタンをクリックして下さい。
(パスワードは空欄。)
ヒント:設定画面にログオンできないときの確認
3)

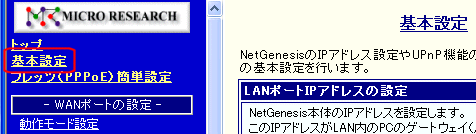

左のメニューの
「基本設定」
をクリックして下さい。
4)
「LANポートIPアドレスの設定」
欄の中の
「IPアドレス/サブネット」

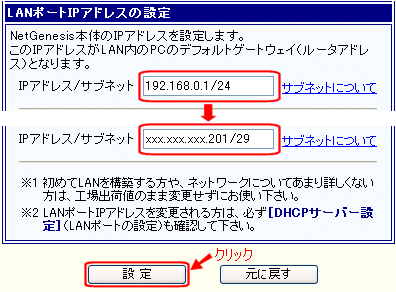

欄に、NetGenesisのLANポートに設定するグローバルIPアドレス(/サブネット)を入力して下さい。
入力後、画面下の
「設定」
ボタン(※)をクリックして下さい。
【 LANポートIPアドレスを変更する際の注意 】
グローバルIPアドレスの先頭(ネットワークアドレス・この例の場合
xxx.xxx.xxx.200
)と
最後(ブロードキャストアドレス・この例の場合
xxx.xxx.xxx.207
)を入力しないで下さい。
インターネット接続ができなくなります。
*1:
グローバルIPアドレスのうち、ネットワークアドレスとブロードキャストアドレスは
(NetGenesisを含む)LAN内の各機器に設定することができません。
*2:
誤った値を入力し、設定更新を行った場合、本体背面の「RESET」ボタンを使用
して設定を工場出荷値に戻した後、再度設定を行って下さい。
※
「設定」ボタンをクリックしても画面は変わりません。
(画面の再読込が行われるのみです。)
(2)PPPoEクライアント・アンナンバード(unnumbered)設定
へ進んで下さい。
このページの先頭へ戻る
(2)
PPPoEクライアント・アンナンバード(unnumbered)設定
プロバイダから与えられたユーザー名とパスワードの設定、ネームサーバー(DNS)の設定を行います。
*
この設定をにより、IPアドレス変換機能が無効になります。
1)

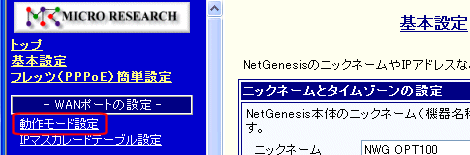

左のメニューの「WANポートの設定」の
「動作モード設定」
をクリックして下さい。
2)

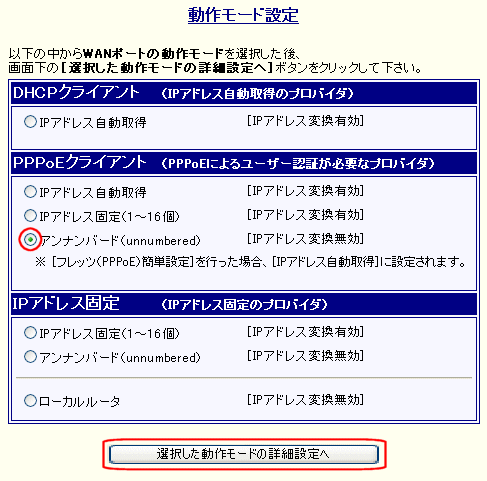

「動作モード選択」
画面で
「PPPoEクライアント」
の中の
「アンナンバード(unnumbered)」
を選択して、
「選択した動作モードの詳細設定へ」
ボタンをクリックして下さい。
3)
「PPPoEクライアント設定」
画面が開きます。

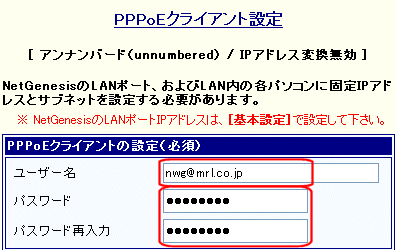

「ユーザー名」と「パスワード」「パスワード再入力」
欄に、それぞれ
プロバイダから指定されたユーザー名(ログインID、接続IDなど)とパスワード
を入力して下さい。
【 ユーザー名とパスワードを入力する際の注意 】
◆
"ユーザー名@ドメイン名" の形式で入力して下さい。
例)xxxxx@mrl.co.jp
◆
半角大文字・小文字・数字を間違えないように注意して下さい。
4)

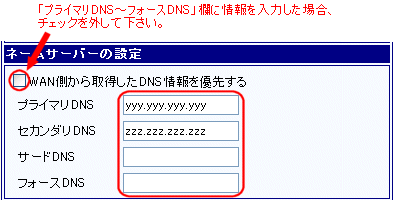

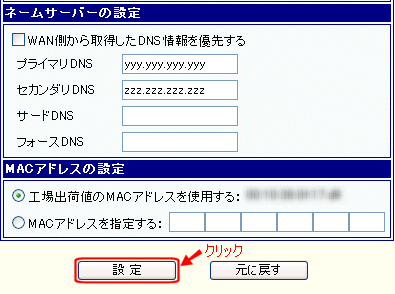

プロバイダから提供された設定資料に載っているネームサーバー(DNS)情報を、それぞれ
「プライマリDNS」〜「フォースDNS」
※1・※2・※3
欄に入力して下さい。
※1:
「プライマリDNS」〜「フォースDNS」欄の全てを入力する必要はありません。
プロバイダから指定されたネームサーバー(DNS)情報のみを入力して下さい。
また、「プライマリDNS」〜「フォースDNS」欄を入力した場合、「WAN側から取得したDNS情報を優先する」のチェックを外して下さい。
※2:
プロバイダから提供された設定資料にネームサーバー(DNS)情報が記載されていない場合、「WAN側から取得したDNS情報を優先する」にチェックを入れて下さい。
※3:
ファームウェア Ver4.405.00 以降をお使いの方は、ここにLAN内に設置したDNSサーバーのIPアドレスを入力しないで下さい。
詳しくは
こちら
を参照して下さい。
5)
以上で
「PPPoEクライアント・アンナンバード(unnumbered)設定」
は完了です。
画面下の
「設定」
ボタン(※)をクリックして下さい。
※
「設定」ボタンをクリックしても画面は変わりません。
(画面の再読込が行われるのみです。)
(3)DHCPサーバー設定(無効にする)
へ進んで下さい。
このページの先頭へ戻る
(3)
DHCPサーバー設定(無効にする)
各サーバーにIPアドレスを設定するため、NetGenesisのDHCPサーバーを無効に設定します。
DHCPサーバー設定が完了した後、
「設定の更新」(再起動)
を行います。
・・・
「基本設定」(LANポートIPアドレスの設定)と「PPPoEクライアント・アンナンバード(unnumbered)設定」、「DHCPサーバー設定」の設定内容をNetGenesisに書き込み、再起動を行います。
1)
左のメニューの「LANポートの設定」の
「DHCPサーバー設定」
をクリックして下さい。
2)

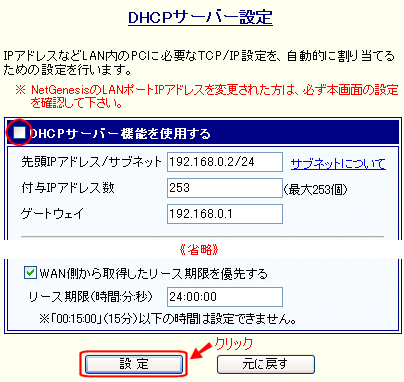

「DHCPサーバー機能を使用する」
のチェックを外して下さい。
画面下の
「設定」
ボタン(※)をクリックして下さい。
※
「設定」ボタンをクリックしても画面は変わりません。
(画面の再読込が行われるのみです。)
参考:アンナンバード(unnumbered)設定時にDHCPサーバーを使用する場合
3)
NetGenesis側に最低限必要な設定は以上で完了です。

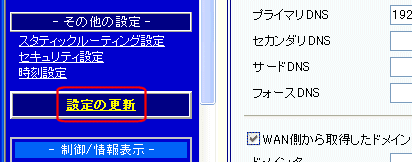

左のメニューの
「設定の更新」
(黄色文字)をクリックして下さい。
4)

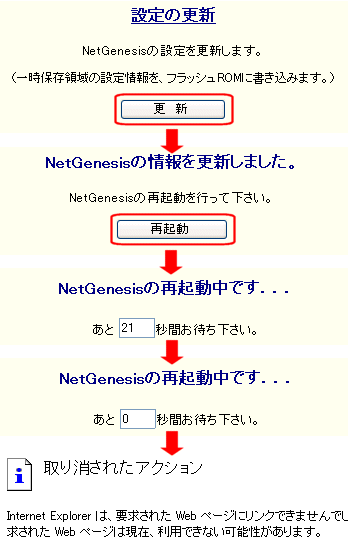

「更新」ボタン→「再起動」ボタン
の順番にクリックして下さい。
【 LANポートIPアドレスを変更した際 】
再起動完了のメッセージ("NetGenesisの再起動が完了しました。")は表示されません。
(WWWブラウザでエラーメッセージが表示されます。)
*
WWWブラウザは "192.168.0.1"(LANポートIPアドレス・工場出荷値)へアクセスして
いますが、再起動完了の時点でLANポートIPアドレスが "xxx.xxx.xxx.201"(別の
IPアドレス)へ変わったため。
←
「0」秒となった時点で止まります。
←
「取り消されたアクション」や「ページが表示されません」等のエラーメッセージが表示されます。
以上で設定完了です。
パソコンのTCP/IP設定を以下のように変更し、WWWブラウザからインターネットへ接続できるか確認して下さい。
◆
IPアドレス
:xxx.xxx.xxx.202〜206の中の1つ (他の機器と衝突しないこと。)
◆
サブネットマスク
:255.255.255.248
◆
ゲートウェイ
:xxx.xxx.xxx.201 (NetGenesisのLANポートIPアドレス)
◆
ネームサーバー
(DNS)
:xxx.xxx.xxx.201 (NetGenesisのLANポートIPアドレス)
・
弊社インターネットホームページへ接続した例
ヒント:PPPoE接続できないときの確認(SYSLOG)
参考:LANポートIPアドレス変更後に設定画面へログオンする方法
このページの先頭へ戻る
(補足)
LAN内の各サーバーのTCP/IP設定
この環境例の場合、LAN内の各サーバーのTCP/IP設定は以下のように設定して下さい。
−LAN内の各サーバーのTCP/IP設定−
用 途
IPアドレス
サブネットマスク
ゲートウェイ
ネームサーバー
(DNS)
備 考
WWWサーバー
xxx.xxx.xxx.202
255.255.255.248
xxx.xxx.xxx.201
*
NetGenesisのLANポートIPアドレス
xxx.xxx.xxx.205
FTPサーバー
xxx.xxx.xxx.203
255.255.255.248
xxx.xxx.xxx.205
メールサーバー
xxx.xxx.xxx.204
255.255.255.248
xxx.xxx.xxx.205
DNSサーバー
xxx.xxx.xxx.205
255.255.255.248
xxx.xxx.xxx.205
xxx.xxx.xxx.201
(※)
※
プロバイダからネームサーバー(DNS)を指定されている場合、「xxx.xxx.xxx.201」をプロバイダのネームサーバーへ変更して下さい。
このページの先頭へ戻る
