プロトコルフリーなレイヤー2VPN装置 拠点間HUB

UnifiedGate404

MR-UG404d

離れていても社内のように自由に通信

VPN機器(レイヤ2) UnifiedGateシリーズ オープンプライス

プロトコルフリーなレイヤー2VPN装置 拠点間HUB

UnifiedGate404

MR-UG404d

離れていても社内のように自由に通信

独自VPN通信技術により、離れた拠点間でも同一ネットワーク環境を構築し、社外にいても社内のように通信が可能です。
社内のように自由に通信することができるため、通信の管理および運用の簡素化を図ることもできます。

拠点間のHUBを担う通信機器です

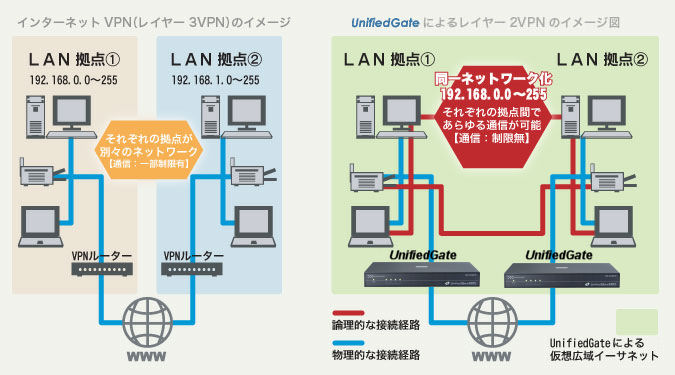

UnifiedGate404とは各拠点で安全な通信環境を保持し、つなぎ合う拠点間HUB機器です。
複数の拠点間をUnifiedGateで接続することにより、一つの拠点のように自由な通信が可能になります。

主な利用用途

支社から本社のプリンターや
サーバーへ自由にアクセス

本社、支社をUnifiedGateで接続して同一ネットワーク化することにより、プリンターやサーバーへ自由にアクセスできます。

監視カメラや入退室監視システムを
簡単・安全に導入

既存のインフラを利用して、隔離されたネットワークを構築することにより、監視カメラや入退出監視といったセキュリティが求められるシステムの導入が簡単かつ安全に行えます。

高帯域かつ切れづらい
サーバーを設置

UnifiedGateのリンクダウン転送機能と、リンク・アグリゲーション対応のスイッチングHUBを組み合わせたリモート・リンク・アグリゲーションにより、回線帯域の拡張と回線冗長化が行え、BCP/DRに適したサーバーを設置できます。

テレワーク環境を
簡単・安全に導入

UnifiedGateソフトウェアクライアントを使用することにより、必要なときに自宅から会社に接続して同一ネットワークとして作業が可能です。
これらは高度な暗号化通信により安全に行うことができます。

機能面の特長

あらゆるイーサネットフレームを拠点間で利用可能

レイヤー2VPNにより、拠点間でのIPブロードキャスト通信やIPマルチキャスト通信、IEEE802.1Qのタグ情報によるタグVLAN環境の構築などが可能です。レイヤー3VPN装置では行えなかったIP以外のプロトコル通信(ARP、NetBIOS、Netware、DEC-Net、SNA、FNAなど)も可能です。

さまざまな回線に対応

WAN側ポートはDHCPクライアント接続、PPPoEクライアント接続、IPアドレス固定接続、IPv6接続に対応していますので
さまざまな回線でご利用いただけます。

拠点接続トポロジーの柔軟性


スター型接続/メッシュ型接続のネットワークトポロジーに対応していますので、柔軟なネットワーク構築が可能です。

DDNSサーバー/クライアント機能


DDNS機能を搭載していますので、固定IPアドレスの契約はDDNSサーバー拠点の1箇所のみ行い、DDNSクライアント側は動的IPアドレス契約で接続することが可能です。多拠点接続において、月々のランニングコストを削減することが可能です。

多彩な設定、管理機能

HTTP(WWWブラウザ)によるGUI設定、TelnetによるCLI設定、およびSNMPエージェント機能に対応しています。
ローカル側からはもちろん、遠隔地からメンテナンスを行うことが可能です。
また、GUI画面を一新し、よりわかりやすく、より簡単に設定が可能になりました。

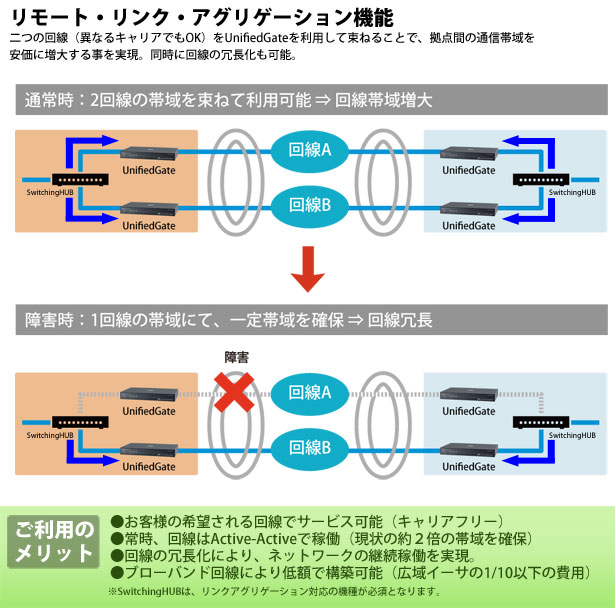

リモート・リンク・アグリゲーション機能(リンクダウン転送機能)


二つ以上の回線(異なるキャリアでも可)を束ねて利用することにより、拠点間の通信帯域の拡張と回線冗長化を安価に実現することが可能です。
※別途、リンク・アグリゲーション機能に対応したL2スイッチが必要です。

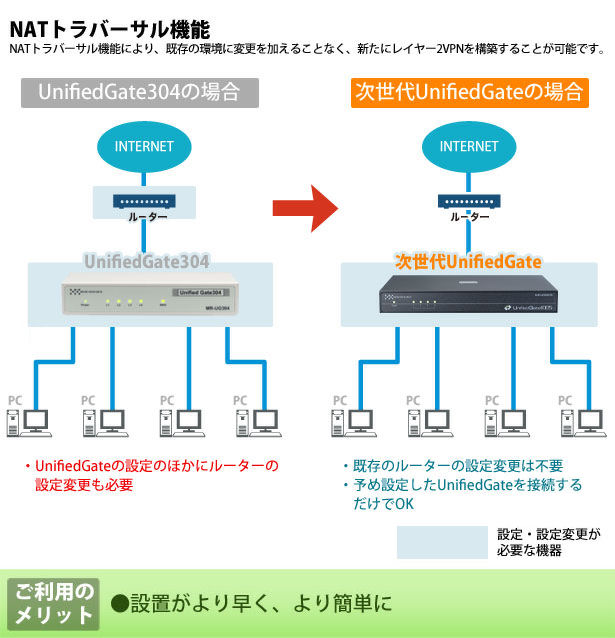

IPsecNATトラバーサル機能

ESPパケットをUDPパケットでカプセル化するNATトラバーサル機能に対応しています。NAT/NAPT変換を行うルーターに接続した場合でも、既存の環境に変更を加えることなく設置することが可能です。

WAN/LAN IPv6対応

IPv4ネットワークを介したレイヤー2VPNだけでなく、IPv6ネットワークを介したレイヤー2VPNの構築が可能です。
(IPv6の設定は固定、もしくはRAでの取得が可能です。)

用語解説

DDNS
●機能

DDNSサーバー/クライアントとして動作しますので動的IPアドレスの環境でも利用することができます。

SNMPエージェント
●機能

SNMPマネージャソフトを使用して機器の監視ができます。

リンク・アグリゲーション
●機能

複数の回線を束ねて1つの論理回線として扱うことができます。回線障害時の回線冗長として使用することも可能です。

IPv6対応
●機能

IPv6ネットワークを介したレイヤー2VPNの構築が可能です。

レイヤー2VPN
●用語

離れた複数のネットワークを一つのネットワークとしてVPN接続します。

IPsec
●用語

暗号技術を用いて安全性や機密性を実現する仕組みです。

EtherIP
●用語

イーサネットフレームをIPネットワーク上のトンネルを経由して転送する仕組みです。

NATトラバーサル
●用語

IPsec通信をUDPパケットでカプセル化する技術です。NATルーター経由でも簡単に接続することができます。

導入事例 UnifiedGate404の導入事例を紹介しています

ランニングコストを見直しで年間約1,000万円(当社試算)のコスト削減に成功

茨城県桜川市役所様の通信環境を見直し。UnifiedGateで仮想広域イーサネット網を構築することにより、年間通信コストを約1,000万円以上(当社試算)削減した事例です。

続きを読む

ディザスタリカバリーに備えiDC事業者へのサーバー移管

地方自治体や企業がiDCへサーバー移管
・iDCでサーバーを安全に運用(災害対策)
・既存クライアントの環境を変えずに運用可能

続きを読む

SOLUTION ソリューション

シリーズ仕様比較 UnifiedGateシリーズの
スペック比較

MR-UGT61

MR-UG404d

MR-UG304d

WAN/LANポートリンク速度
L2トンネルモード
NATトラバーサル
リモート・リンク・アグリゲーション
IPv6
SmartBitsによるスループット実測値
10/100/1000Mbps
Ether over IP
IPsec(IKE)
L2TPv3
Ether over IP:約700Mbps
IPsec:約170Mbps
10/100Mbps
Ether over IP
IPsec(IKE)
Ether over IP:約90Mbps
IPsec:約8Mbps
10/100Mbps
Ether over IP
UDPカプセル
IPsec(暗号化のみ)
Ether over IP:約90Mbps
UDPカプセル:約90Mbps
IPSec:約8Mbps

製品スペック UnifiedGate404の
スペック紹介

ソフトウェア仕様

WAN
インタフェース

接続方式

固定IP(IPv4/IPv6)
DHCPクライアント(IPv4)
RA(IPv6)
PPPoE(動的IP / 静的IP)

LAN
インタフェース

接続方式

固定IP(IPv4/IPv6)
IPアドレス無しの設定も可能

サポート
プロトコル

アドレス解決

DDNSサーバー / クライアント
DNSサーバー / クライアント
IKE ID(IPsec)

L2トンネル

Ether over IP
IPsec(NATトラバーサル)

IPsec暗号

AES / 3DES / DES / NULL

IPsec認証

SHA-1 / MD5 / NULL

IPsecキー

IKE

ブリッジ

MACアドレス学習
MACアドレステーブル数:4096

リンク制御

リモート・リンク・アグリゲーション

セキュリティ

トンネリング
パケットフィルタ

MACブロードキャスト(ARPを除く)
MACマルチキャスト
MACアドレスフィルタ

アクセスフィルタ

IPアドレスフィルタ(WAN / LAN)

管理機能

リモート設定

Telnet(CLI) / HTTP(GUI)
パスワード認証方式

ローカル設定

Telnet(CLI) / HTTP(GUI)
パスワード認証方式

SNMPエージェント

Trap / MIB2 Get

ICMP

Echo リクエスト / リプライ

ログ

Syslog

インタフェース切り替え

WAN / LAN インタフェース切り替え可能

日時取得

NTP

トンネル接続形態

トポロジー

メッシュ型接続
スター型接続

ハードウェア仕様

WANポート
(グローバル・ポート)

ポート数

1ポート
オートネゴシエーション
10BASE-T/100BASE-TX
AUTO MDI/MDI-X対応

規格

IEEE802.3
IEEE802.3u
IEEE802.3x
CSMA/CD

LANポート
(ローカル・ポート)

ポート数

4ポート
オートネゴシエーション
10BASE-T/100BASE-TX
AUTO MDI/MDI-X対応

規格

IEEE802.3
IEEE802.3u
IEEE802.3x
CSMA/CD

ユーザインタフェース

スイッチ

プッシュスイッチ(設定初期化)

LED

本体前面
電源&ステータス ×1
WAN-Link/Act ×1
LAN-Link/Act ×4

電源

外部電源

入力:100VAC 50/60Hz
出力:9VDC 2A

消費電力

約10W以下

筐体

外形寸法

160(W) × 110(D) × 30(H) mm
(金属筐体・本体のみ・突起部除く)

重量

約480g (本体のみ)

環境条件

動作時温度

0~40℃

動作時湿度

25~85%(結露しないこと)

RoHS指令

準拠

保証期間

1年間

ご注意

UnifiedGateはブロードバンドルーターではありません。
本製品のご使用にあたって、お客様がご利用になるインターネットサービスプロバイダとの契約関係について、弊社は一切関知いたしません。

弊社では環境に配慮した取り組みの一環として製品マニュアルのCD-ROMでの提供を廃止し、ダウンロードによる提供に変更させていただくこととなりました。
本製品のマニュアルは、オンラインマニュアルのリンクよりダウンロードしてご利用くださいますようお願い申し上げます。
